在設計模型過程中，模型文字時經常運用到的，而且在Revit項目中是無法對模型文字直接進行控制的。本文將會講解如何在Revit族中控制模型文字。

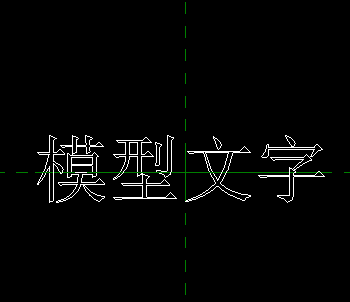

1、創建一個基于面的常規模型，繪制參照線。

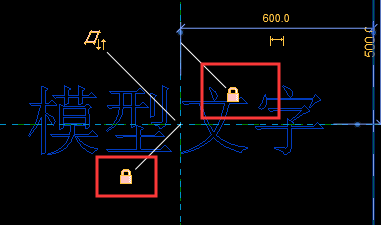

2、放置模型文字，并將模型文字與參照線鎖定，水平方向與垂直方向都鎖 定，如圖所示。
3、將文字添加參數，選擇模型文字，在屬性欄文字后方選擇關聯族參數，在彈出的對話框中點擊參加參數，輸入文字內容，如圖所示。
4、將文字大小添加參數，如圖所示。
5、創建新的常規模型族文件，拉伸一個矩形。
6、將剛創建的模型文字族載入到新建的族文件中去，選擇放置在面中，并鎖定參照平面和模型文字族文件中的參照線，用來控制模型文字。

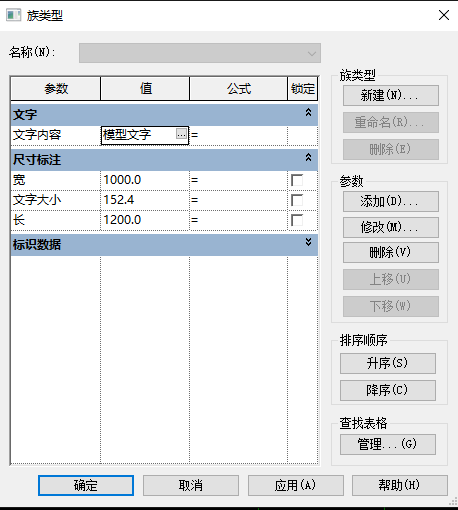

7、將模型文字族文件中的文字內容和文字大小參數關聯到族文件中。
8、文字大小，可以輸入公式，隨著長寬的改變，文字大小可以改變。

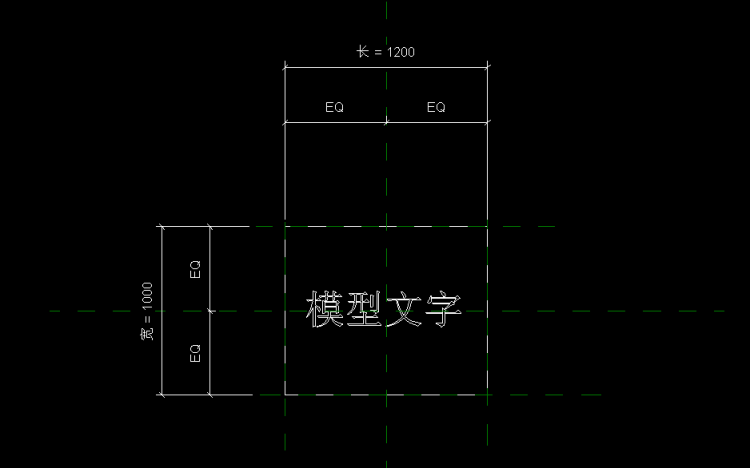

9、改變族的長寬尺寸，模型文字居中顯示。
