在Revit中，將機電模型繪制完成后，往往需要多人同時對一棟樓的模型進行優化，在無法使用中心文件時，需要將機電模型拆分為多個單層項目，這時可以按標高快速拆分機電模型。1.首先復 制一個需要拆分的機電模型，根據需求修改命名為B1機電模型，如圖所示。

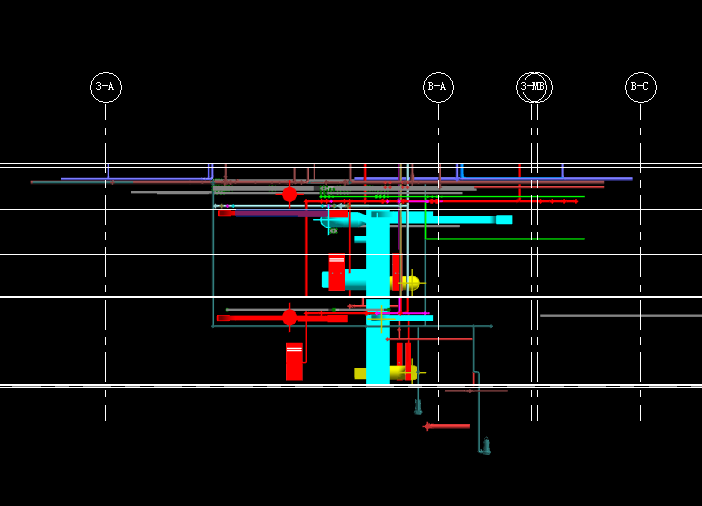

2.打開復 制的項目文件，進入立面視圖，如圖所示。
3.使用由左上至右下的框選方法，框選B1F標高以下的模型點擊刪 除，如圖所示。

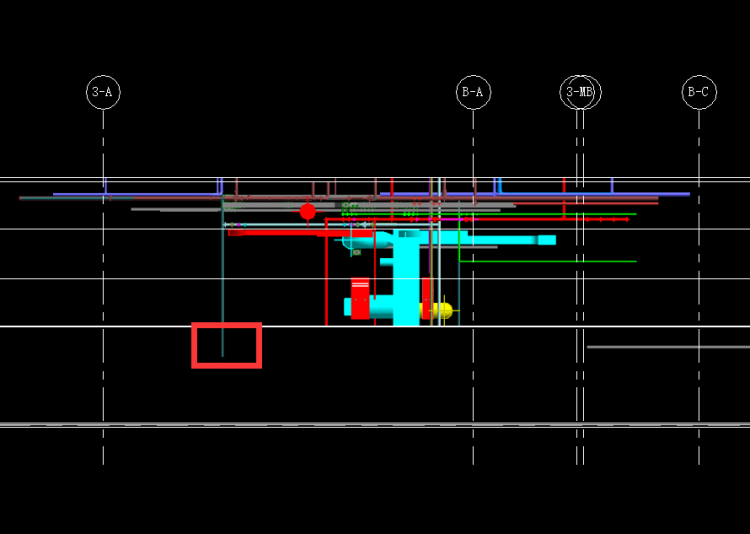

4.此時發現會有部分立管未能按要求刪 除，點擊修改面板中的“修剪/延伸多個圖元”對多余的立管進行修改，如圖所示。

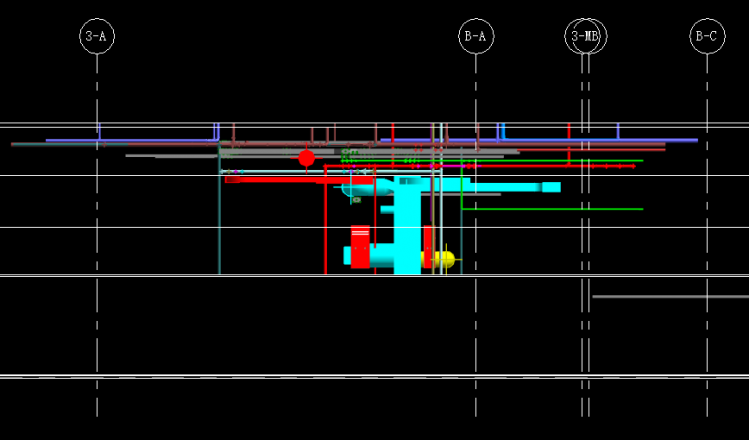

5.點擊B1F標高，再次框選B1F標高下的立管，完成后如圖，保存模型，即完成B1F模型的拆分。
按標高快速拆分機電模型的意義：在完成機電的建模后，往往根據時間的安排，需要多人同時進行一棟樓的模型優化，將機電模型按標高快速拆分為多個單層項目，可以大大提高工作效率，縮短項目周期。
