莫比烏斯環是一種拓撲學結構，它只有一個面和一個邊界，是一個比較神奇的存在。那怎么在Revit軟件中創建莫比烏斯環呢？下面進行講解。

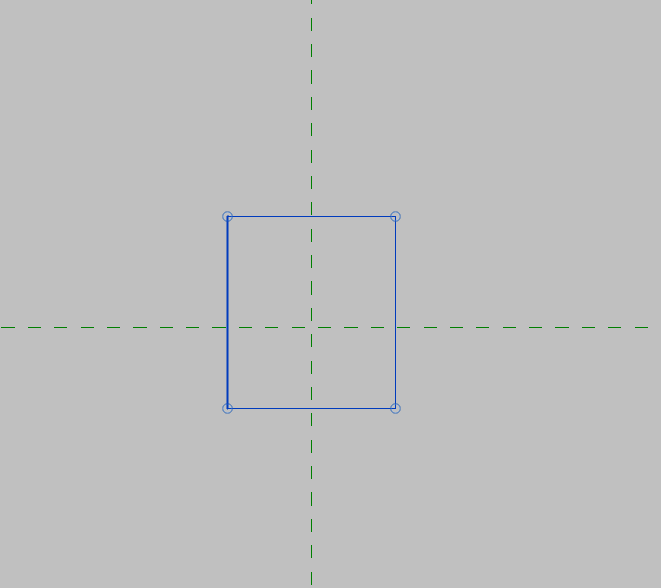

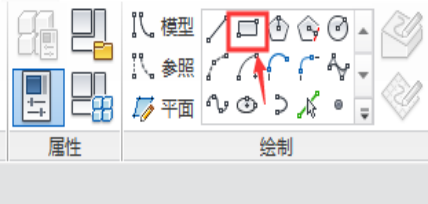

1、建立一個“自適應公制常規模型”族，選擇“矩形”繪制一個矩形，如圖所示。

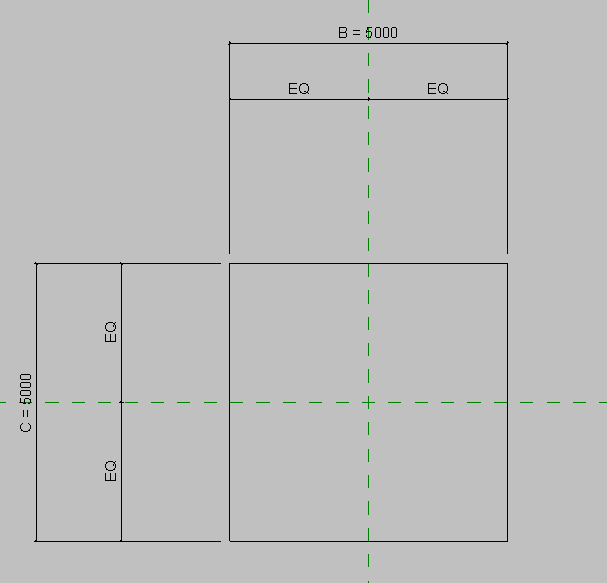

2、對其進行標注和均分，并分別賦予B和C的參數(B、C分別都改為5000)，如圖所示。

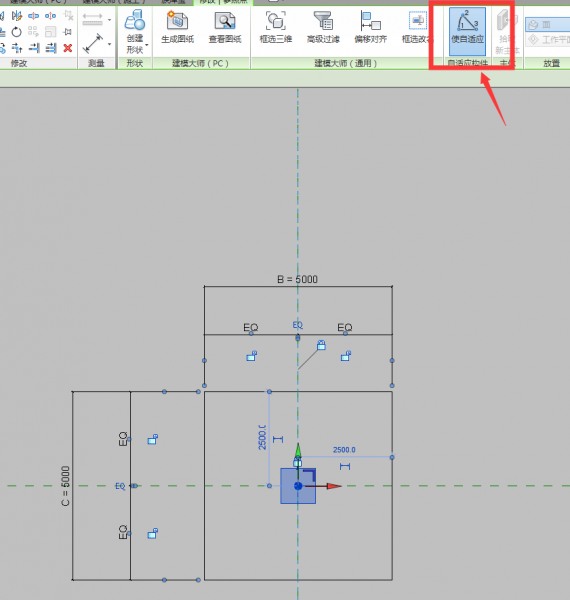

3、放置一個”點圖元”在中心，并使其自適應，并把“自適應點”鎖定在中心上，如圖所示。

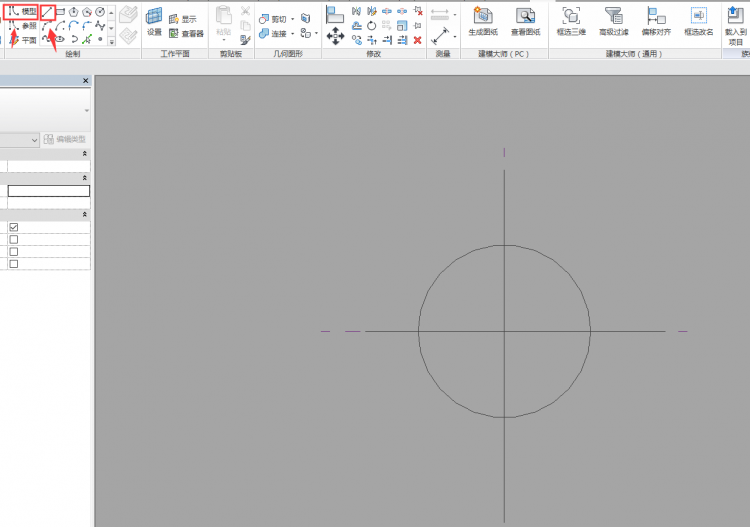

4、新建一個“公制體量”族，任意繪制一個圓，如圖所示。
5、利用模型線的直線分別把圓的直徑繪制出來，如圖所示。

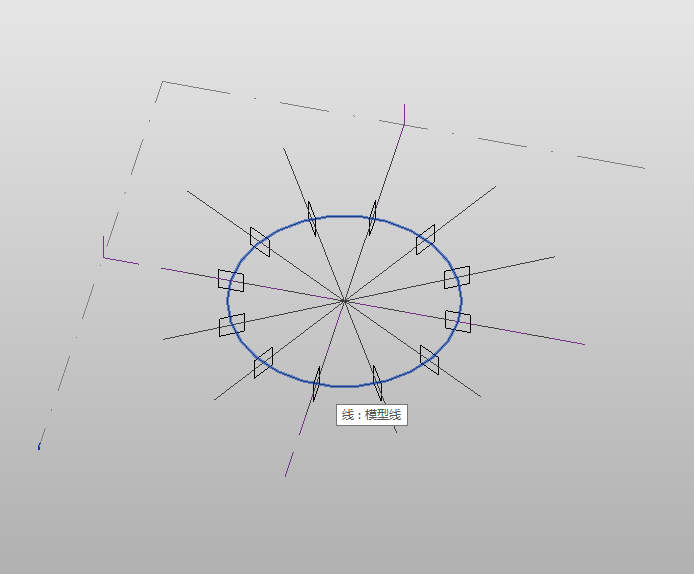

6、選中直徑使其不斷的旋轉30°,直到如下圖為止。

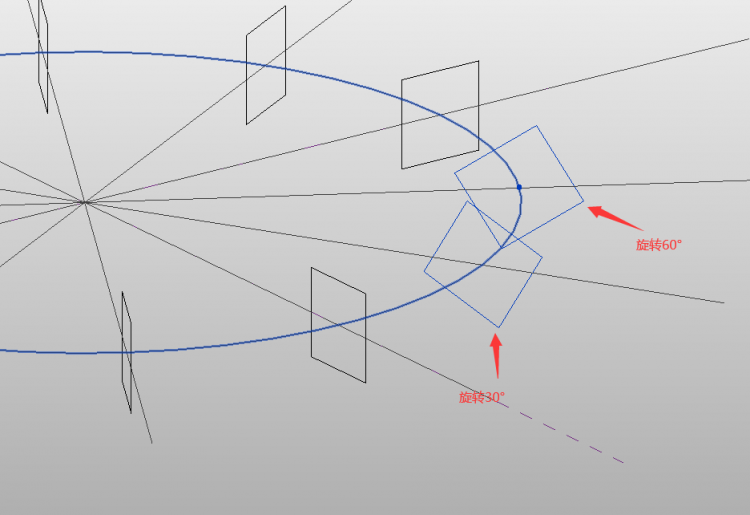

7、載入之前做的自適應族，將其放置在圓與直徑所有交點處，放置好后還需要將一部分旋轉30°和60°，如圖所示。

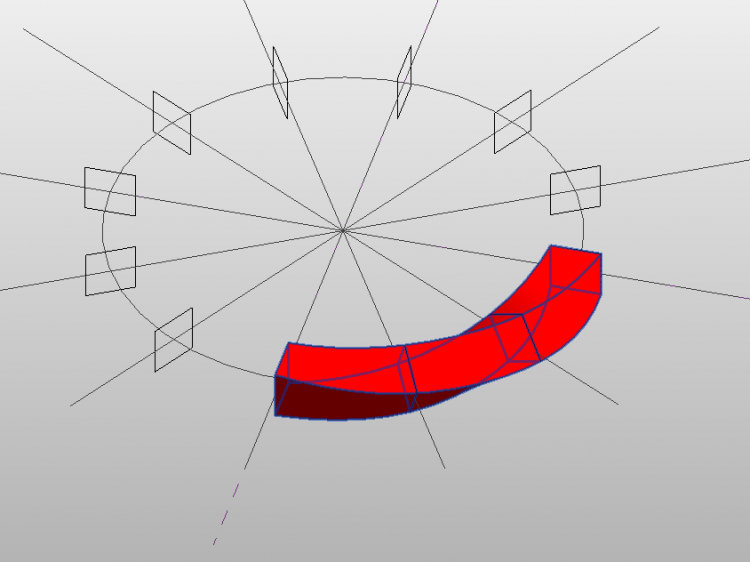

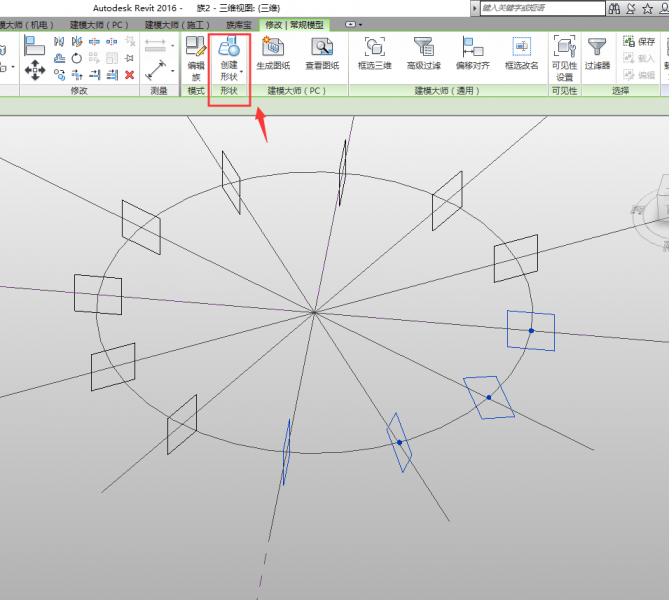

8、選中這四個圖元，選擇“創建形狀”，即可生成1/4的莫比烏斯環，將其設置為紅色，如圖所示。

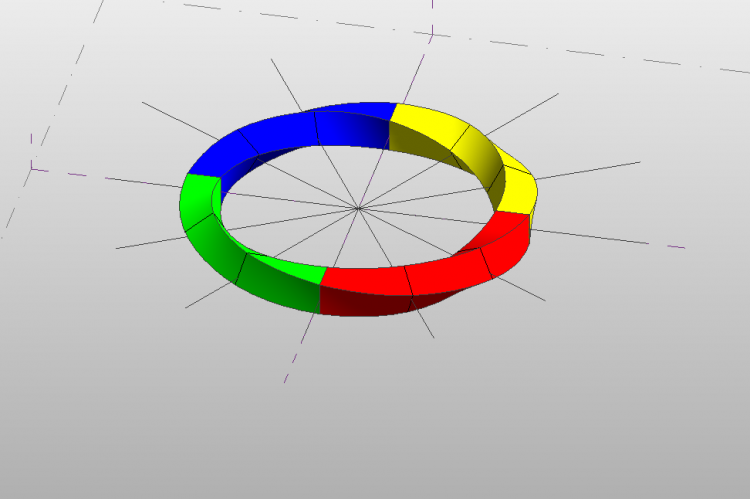

9、依照上述步驟，生成莫比烏斯環其余部分，并分別設置黃、藍、綠色，一個完整的莫比烏斯環便完成了，如圖所示。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
