在進行管綜調整時，有時會發現一種顏色的管道分別為兩個系統，后期更改非常麻煩。接下來講解一下如何快速的解決這一問題。
01

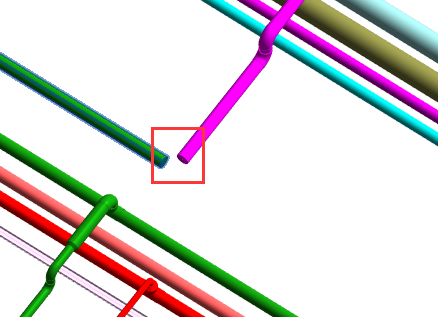

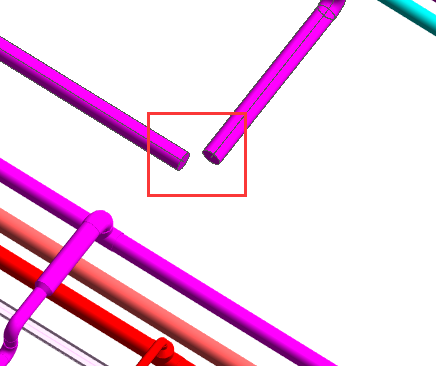

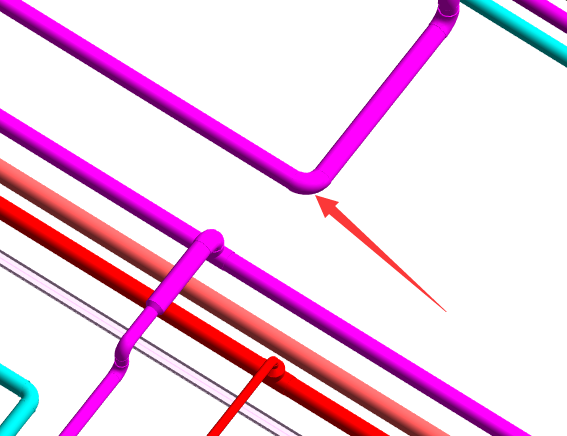

在需要改變管道系統的地方，找到一根管道，在合適的位置使用打斷命令，或者刪 除一個彎頭（三通），如圖所示。
02

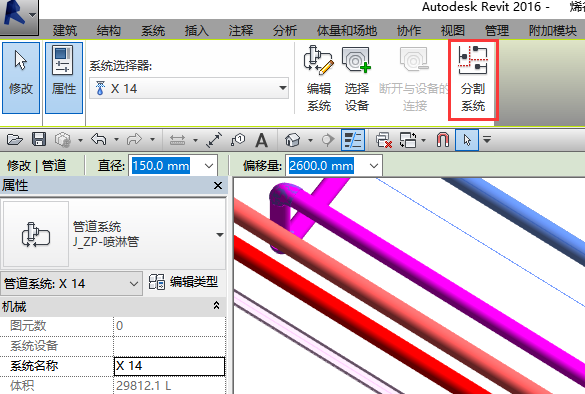

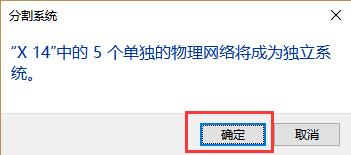

選擇需要改變管道系統的管道，點擊“管道系統”，再點擊“分割系統”，在彈出的對話框中選擇“確定”，如圖所示。
03

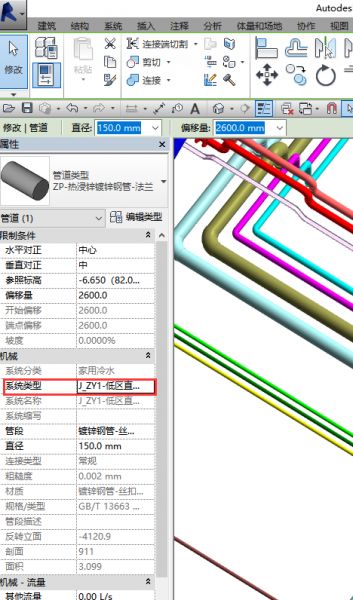

接著選中需要更改管道系統的管道，在屬性欄中選擇正確的系統類型，如圖所示。
注意：
這個方法不但能更改系統，還能夠檢測管道是否有未連接的地方，只需對照一下使用這個功能后彈出的信息里需要分割成幾個單獨的物理系統和分支數目對不對應即可。
意義：
在建模時產生的系統錯誤，往往在后期才能發現。可以在發現系統錯誤的時候快速地更正，避免時間的浪費，為后面的工作預留更多的時間，提高工作效率。
