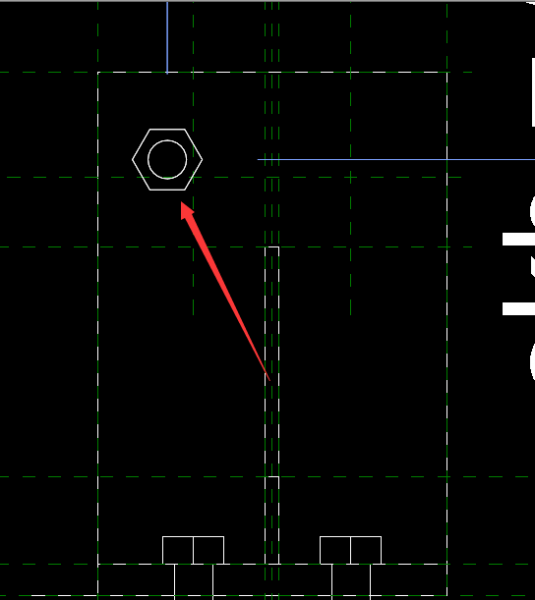

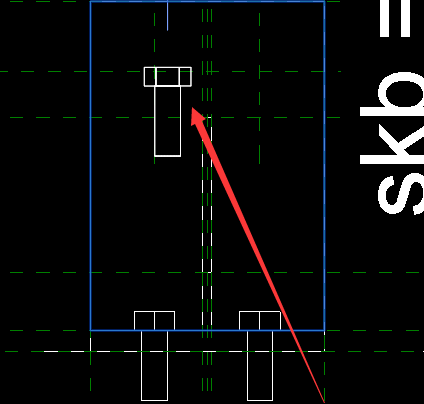

在Revit用創建族時經常要用套嵌族，但載入總是垂直于參照標高，轉到立面依然垂直標高，不能平行參照標高上，如圖所示。

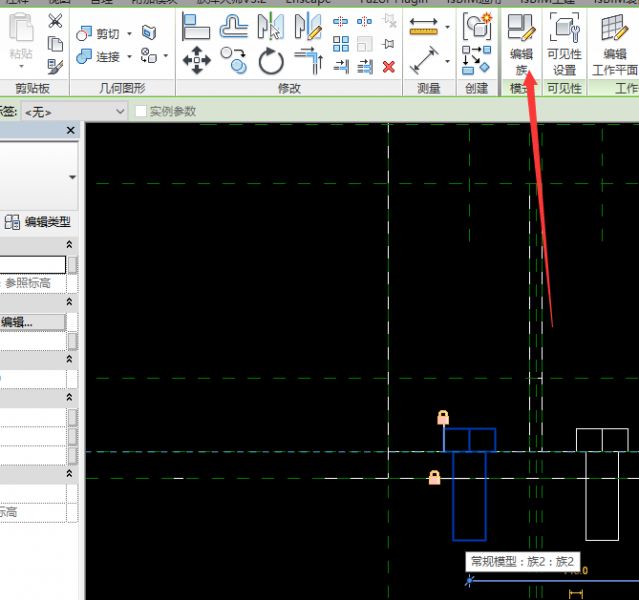

01、選中一放置的族，在修改菜單中找到編輯族，如圖所示。

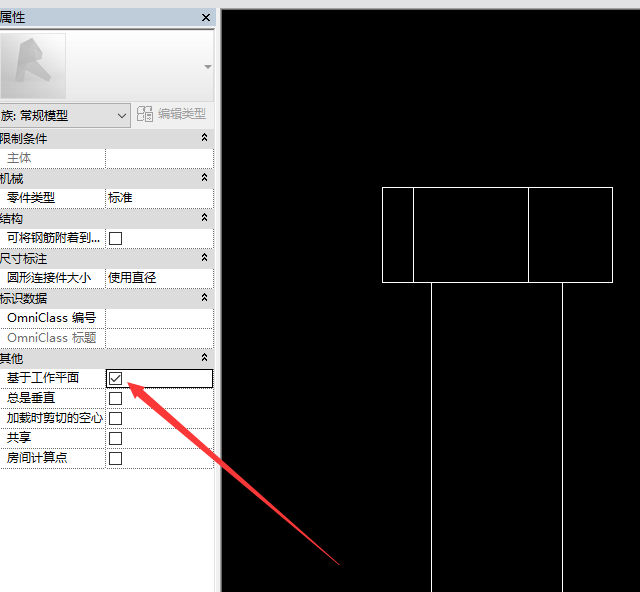

02、在創建族時，屬性菜單中取消勾選“總是垂直”，勾選“基于工作平面”,然后重新載入到項目中，如圖所示。
03、可以通過重新拾取工作平面的方法確定新的工作平面，最終平行參照標高效果 ，如圖所示。
意義：構件的放置，工作平面的選擇尤為重要。遇到無法放置到合適的工作平面的情況，可以通過上述方法，回答族中重新編輯，并配合工作平面的拾取，完成構件的放置。
