Revit中打開IFC模型時板厚不正確？估計很多朋友還不會處理此問題，下面小編就講解關于Revit中打開IFC模型時板厚不正確的處理操作內容，希望對你們有所幫助哦。

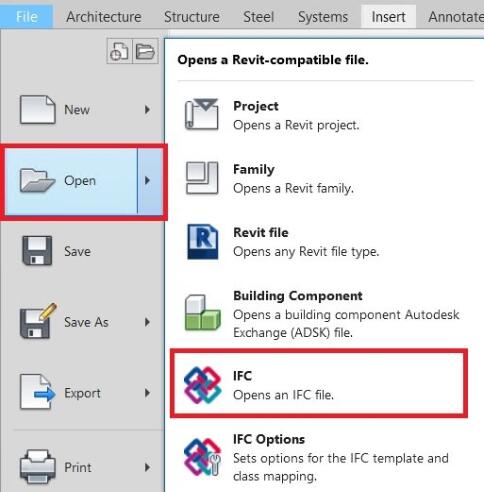

在Revit中使用“打開IFC文件”選項打開IFC模型時，如圖所示，模型中板厚度不正確。
處理方法如下：
處理方法1:

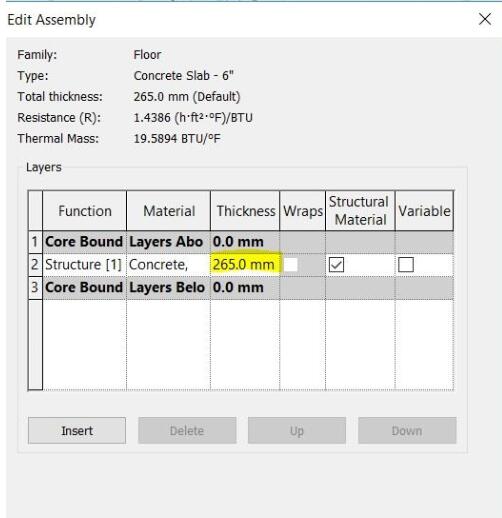

刪除IFC源文件中的“0 mm”厚層，然后重新導出。IFC文件中的樓層具有與其關聯的材質圖層集，該圖層指定樓板的構成。它們還包含一個厚度為“0 mm”的層。在Revit中打開新導出的IFC文件。
處理方法2：

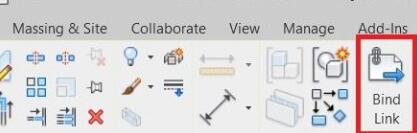

打開新的Revit項目。在Revit中鏈接所需的IFC文件。選擇鏈接的IFC文件。選擇綁定鏈接選項，如圖所示：
鏈接的IFC文件應在Revit項目中顯示為一個組。將模型解組以選擇應顯示正確板厚度的圖元。
處理方法3:
手動更改板厚：
在Revit中打開IFC文件。選擇樓板。轉到類型屬性。修改樓板的厚度。
快來學習學習Revit中打開IFC模型時板厚不正確的處理教程吧，一定會幫到大家的。
