    3D:雨篷

    創建目標

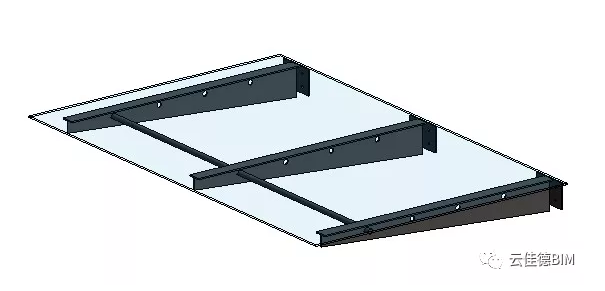

    下圖可見雨篷的最終創建效果，它由一塊玻璃面板和一根護頂結構和兩個嵌套族（梁和預埋件）組合而成。

    創建流程

    明確了創建目標，族的創建流程梳理如下：

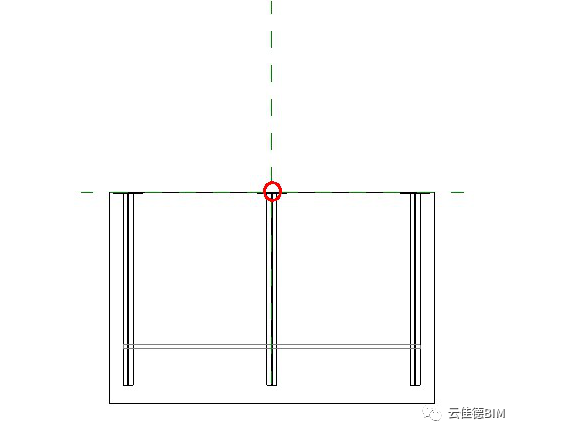

    1.選擇族樣板并定義原點。插入點位置，見下圖。平面上，應位于雨篷靠墻一側的中心。立面上，設置“安裝高度”，應位于底平面中心。

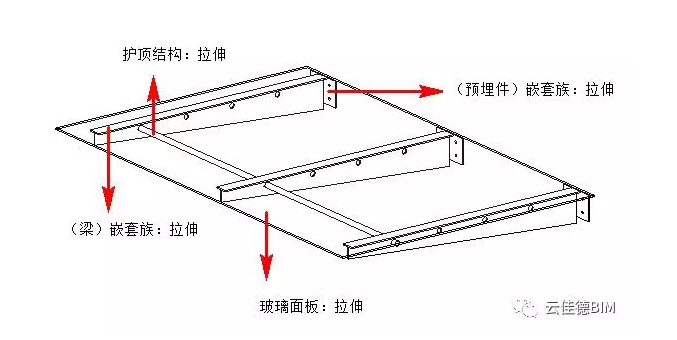

    2.三維建模。分別在主體族中使用“拉伸”的方式創建玻璃面板和護頂結構，然后單獨分別創建梁和預埋件作為嵌套族載入主體族，每個組成部分的建模方式見下圖。

    3.參數的設置和關聯。

    設置“長度”“材質”類型的相關參數并與模型或參照平面關聯。

    4.定制平、立、剖面表達

    通過自定義二維圖紙表達，簡化平、立、面的三維模型表達。雨篷的所有幾何模型均不在平面上顯示，而用二維圖元“遮罩區域”代替。

    創建步驟

    1、選擇族樣板并定義原點

    單擊AutodeskRevit2014界面左上角的“應用程序”按鈕→“新建”→“族”，選擇“公制常規模型,rft”族樣板。單擊繪圖區域中的系統默認的兩個參照平面，在“屬性”對話框的“其他”列表中，保證“定義原點”被勾選，這兩個參照平面的交點就會作為族的插入點/原點。

    2、繪制相關參照平面并標注尺寸

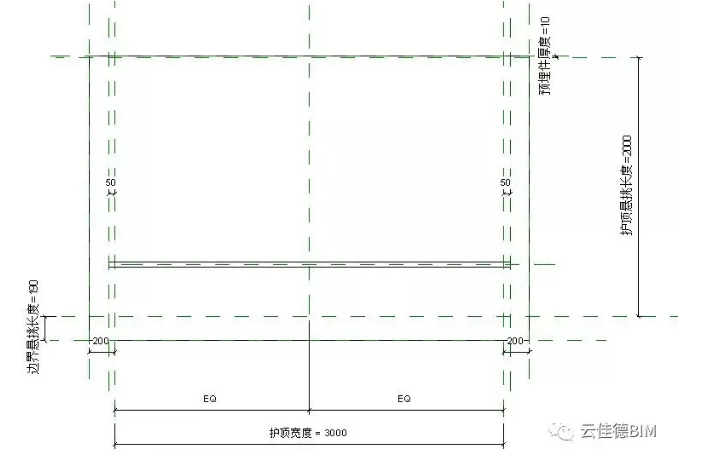

    在“參照標高”平面視圖中，單擊功能區中“創建”→“基準”→“參照平面”，在繪圖區域中添加新的參照平面。然后，單擊“注釋”→“尺寸標注”→“對齊尺寸標注”，選取兩側參照平面，進行尺寸標注，見下圖。

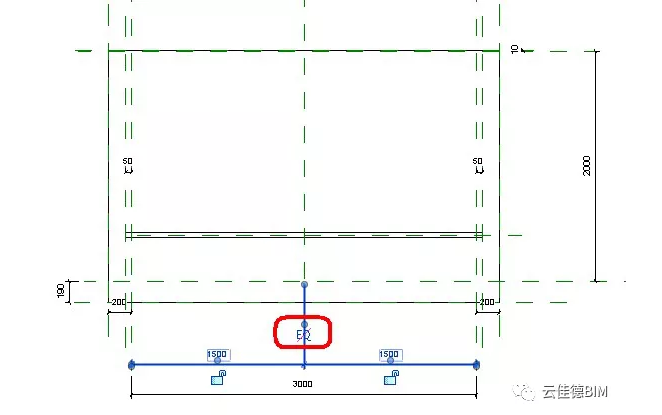

    繼續使用“對齊尺寸標注”，依次選擇長度3000左側參照平面→參照平面“中心（左/右）”→長度3000右側參照平面，并單擊標注上出現的“EQ”字樣，見下圖。

    【提示】EQ符號表示應用于尺寸標注參照的相等限制條件，參照之間會保持相等的距離。如果一側參照移動，則另一側參照也將隨之移動一段固定的距離。

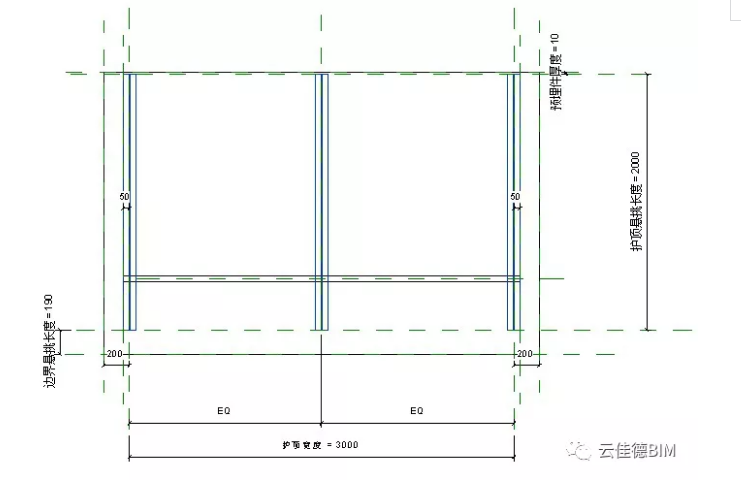

    切換至“視圖”→“立面（立面1）”→“右”視圖，，繼續添加新的參考平面并添加標注，具體尺寸見下圖。

    3、創建玻璃面板幾何形體

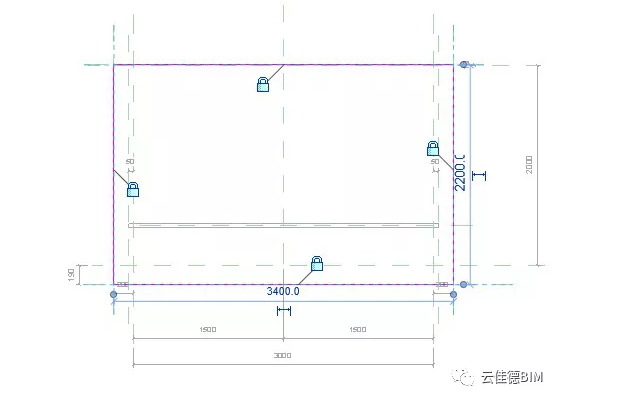

    單擊功能區中的“創建”→“形狀”→“拉伸”，在“修改I創建拉伸”選項卡上單擊“繪制”→“矩形”按鈕，以相應的參照平面為邊界繪制一個長3400寬2000的矩形輪廓，將矩形邊界與參照平面對齊并鎖定，見下圖。單擊“模式”面板上的按鈕“完成編輯模式”。

    切換至“視圖”→“立面”→“右”視圖，將其頂面上下邊界與參照平面對齊并鎖定，見下圖。

    4、創建護頂結構幾何形體

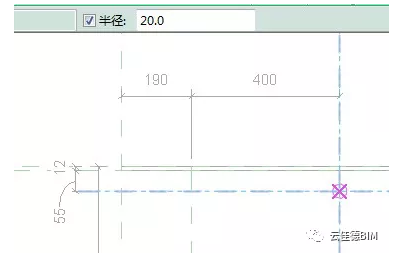

    在“右視圖”中，同樣使用“拉伸”功能，單擊“繪制”面板上的“（圓形）”按鈕，在選項欄的選中“半徑”并設置（半徑）值為20，然后以在繪圖區中繪制一個圓形，見下圖。

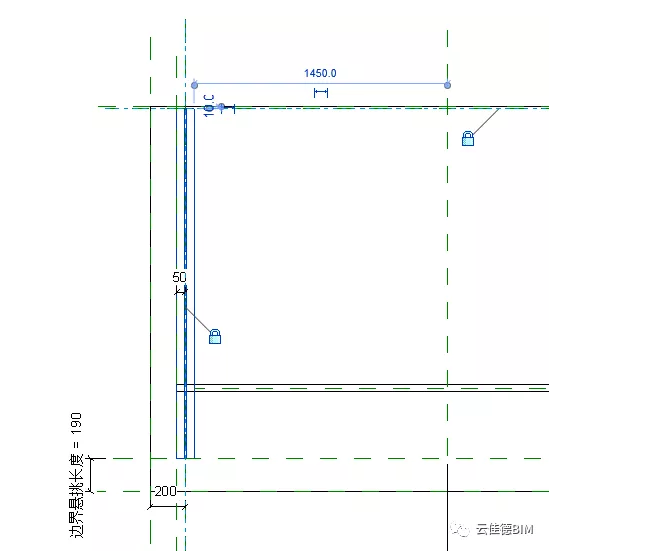

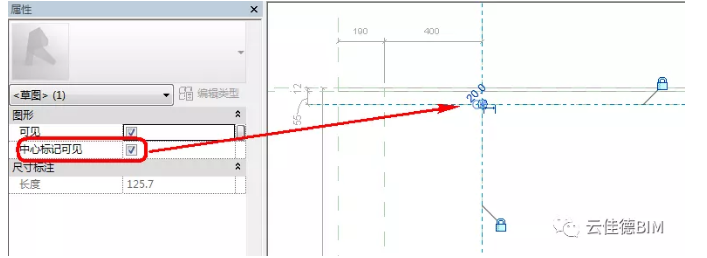

    選中繪制的圓形，勾選“屬性”→“中心標記可見”，再將顯示出來的中心標記即圓心與參照平面對齊并鎖定，見下圖。單擊“模式”面板上的按鈕“完成編輯模式”。

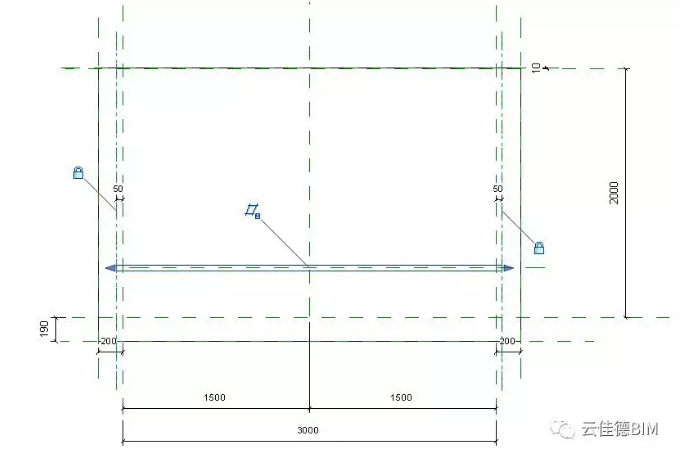

    切換至“視圖”→“立面”→“右”視圖，將其左右邊界與相應參照平面對齊并鎖定，見圖。

    5、新建族類型和設置基本族參數。

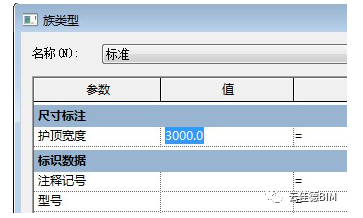

    單擊功能區中“創建”→“屬性”→“族類型”，打開族類型對話框。單擊右側“族類型”中的“新建”按鈕，在“名稱”對話框中輸入“標準”，作為族類型的名稱，單擊“確定”，見下圖。

    同樣在“族類型”對話框，單擊右側的“參數”中的“添加”按鈕，打開“參數類型”對話框。見圖，在“參數數據”中將名稱設為“護頂寬度”并確認其參數類型是“長度”，參數類型為“類型”，單擊“確定”。

    然后在其參數“值”中輸入3000，見圖。

    繼續創建一個材質參數。參數名稱為“護頂板材質”并設置其參數類型為“材質”，同時為“類型”參數。然后設置材質的屬性值，單擊“<按類型>”右側打開“材質瀏覽器”，選擇“玻璃”作為護頂板的材質，見下圖。

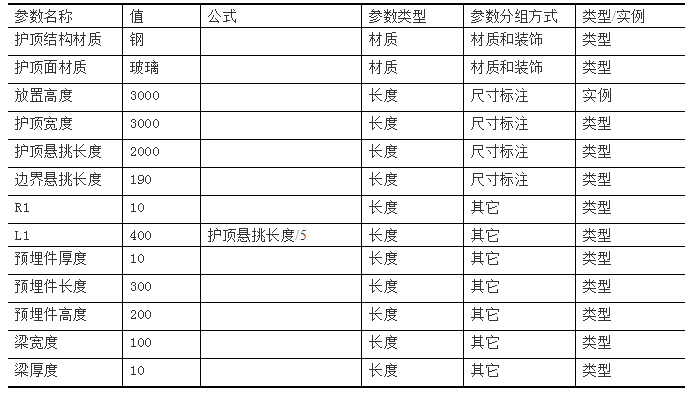

    按以上方法創建如下族參數，見表。

    6、關聯參數

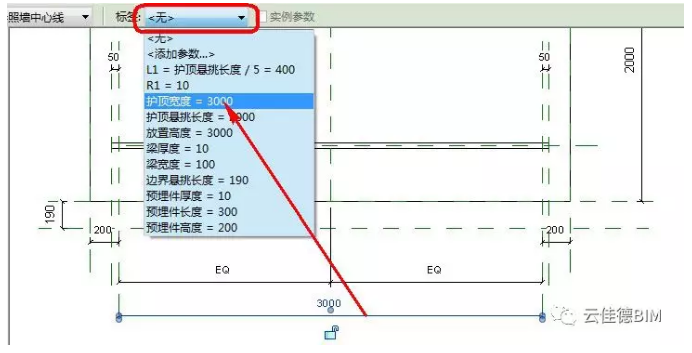

    尺寸關聯。在“參照標高”平面視圖中，選取尺寸標注3000，在激活的選項卡“標簽”欄中選取“護頂寬度”參數，見圖。

    按此方法“雨篷.rfa”將參數與尺寸都關聯起來，見下圖。

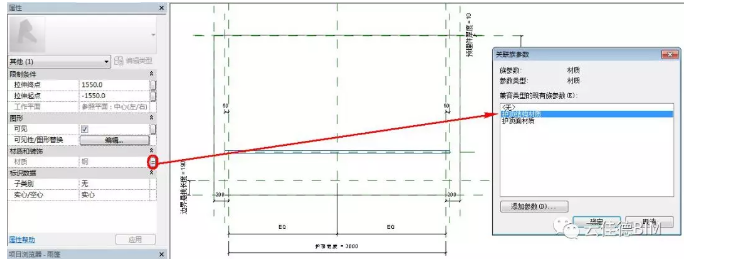

    材質關聯。在“參照標高”平面視圖中，選中雨篷的護頂結構，在“屬性”對話框中單擊“材質和裝飾”→“材質”右側的“關聯族參數”按鈕，見圖，在“關聯族參數”對話框中選擇“護頂結構材質”，單擊“確定”。同樣的方法，為雨篷的玻璃頂板附材質。

    7、創建嵌套族：梁。

    選擇族樣板并定義原點。此步驟具體操作類似玻璃面板，同樣選擇“公制常規模型.rft”，原點設置見下圖。

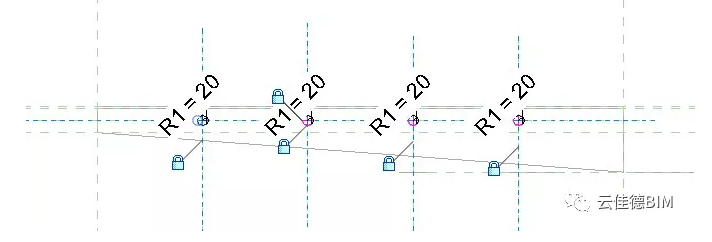

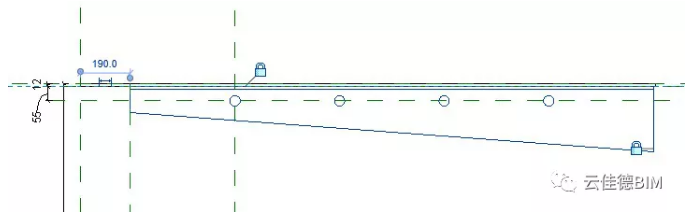

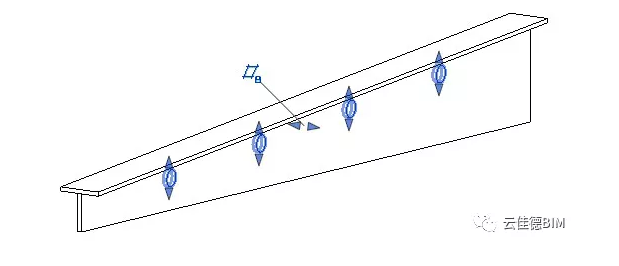

    “梁“的幾何形體的創建同樣使用“實體”拉伸功能，在此不再詳述。以下簡單介紹梁的四個空心圓孔的繪制。打開“右“立面視圖，單擊功能區中的“創建”→“空心形狀”→“空心拉伸”，在“修改I創建拉伸”選項卡上單擊“繪制”→“圓形”按鈕，在相應位置連續繪制四個半徑為20的圓形輪廓并與相關參照平面鎖定，見下圖。

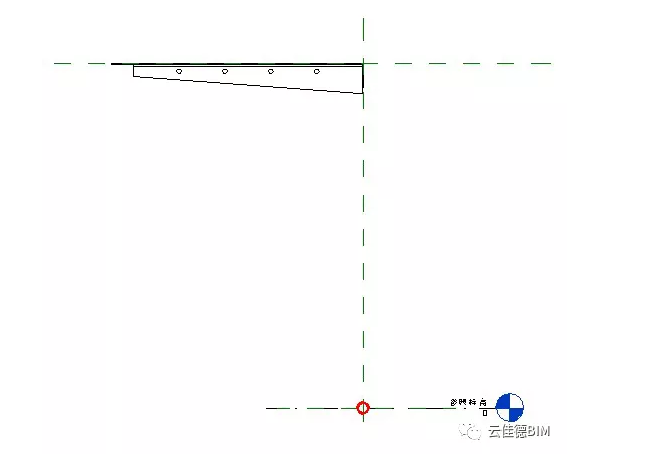

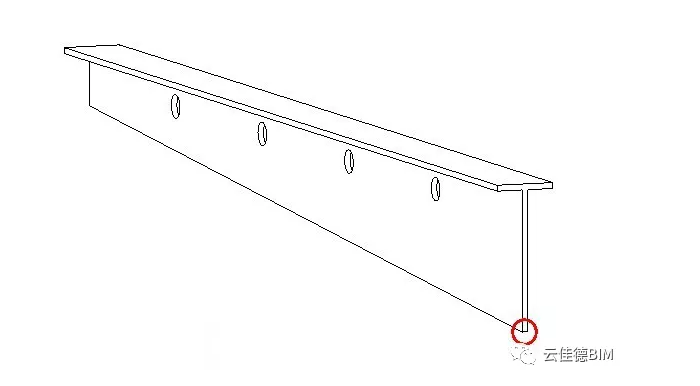

    單擊“”完成創建。下圖可見梁被自動剪切。

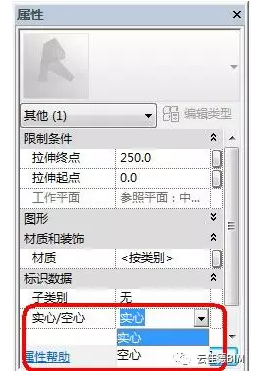

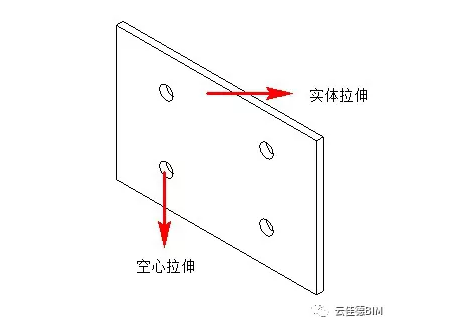

    【提示】以上介紹的方法可以直接創建空心模型并實現自動剪切。除此之外，也可以通過先創建實體模型再轉成空心的方式，實現實體和空心的相互轉換。選中實體，在“屬性”對話框中將“實心”轉為“空心”，見圖。

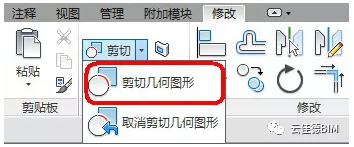

    但用此方法創建的空心模型并不能自動剪切實體模型，這時可以單擊“修改”→“剪切”→“剪切幾何圖形”，先選中被剪切的實體再選中空心，就可以實現剪切了。

    8、創建嵌套族：預埋件

    創建預埋件同樣用實體拉伸的空心拉伸結合的方式，見下圖，其原點位于模型的幾何中心，在此不贅述預埋件的創建過程

    9、將嵌套族載入到主體族中。

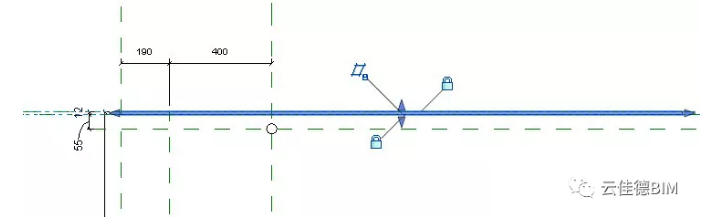

    在創建完成的“梁”的族編輯界面中，單擊“修改”→“載入到項目中”將其載入“雨篷”主體族中。將其拖入打開雨篷的參照平面視圖的繪圖區域中并放置在相應位置，鎖定其中心線及邊界與相應的參照平面，見下圖。

    切換至“右”立面視圖，并將其上邊界與玻璃面板底部參照平面對齊并鎖定，見下圖。

    重新切換回“參照平面”視圖，選中該梁，單擊“修改l常規模型”選項卡中的“鏡像—拾取軸”按鈕，單擊參照平面“中心(左/右)”做鏡像復制。再次選中該梁，單擊“復制”按鈕，復制一個梁并將其幾何中心位于“中心(左/右)”參照平面上。同樣鎖定這三個梁的中心線及邊界和相關參照平面，見下圖。

    10、嵌套族與主體族關聯

    單擊項目瀏覽器“族”→“常規模型”→“梁”，雙擊類型“梁”，打開“類型屬性”對話框，單擊“其他”列表下“梁寬度”右側按鈕，打開“關聯族參數”對話框，與參數“梁寬度”關鍵，見圖。

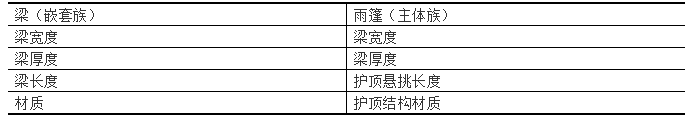

    同理，按照下表分別將“梁”的相關參數與“雨篷”的相關參數關聯在一起。

    接下來，參照步驟9，10將嵌套族預埋件載入到雨篷中并進行參數關聯，

    11、雨篷的平面表達設置

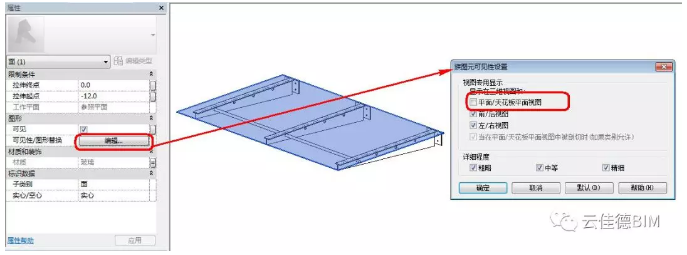

    打開“默認三維”視圖，選中玻璃面板，單擊其“屬性”對話框中“圖形”下，“可見性/圖形替換”的“編輯”，打開“族圖元可見性設置”，取消勾選“平面/天花板平面視圖”，見圖。同理，按此方法將其它三維幾何模型都不在平面上顯示。

    切換至“參照平面”視圖，單擊“注釋”→“詳圖”→“遮罩區域”，選擇“矩形”工具，并設置子類別為“2D（投影）”，在繪圖區域中繪制遮罩區域，并將其邊界線與相關參照平面進行鎖定，見圖。

    12、子類別設置

    單擊功能區“管理”→“設置”→“對象樣式”，打開“對象樣式”對話框，單擊“修改子類別”下“新建按鈕”，新建一個名稱為“面”的子類別在“常規模型”下，見下圖。同樣的方法新建另一個子類別“結構”。

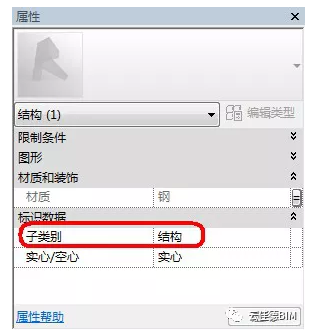

    然后，在繪圖區域中選中“護頂結構”，在其“屬性”對話框中的“標識數據”下將“子類別”設為“結構”。同理，選中“玻璃面板”將其“子類別”改為“面”。注意，對于嵌套族（梁、預埋件）的子類別，需要在嵌套族中新建子類別并做設置，這樣加載到主體族中，主體族會自動繼承嵌套族的子類別設置。

    13、保存

    為便于根據縮略圖快速搜索族，保存前切換至三維“上-前-后”視圖，“1:20”顯示比例，“著色”顯示模式，“中等”精細程度。然后，單擊“應用程序菜單”→“保存為”→“族”，保存族文件，命名為“雨篷.rfa”，單擊“確定”。雨篷族的創建就完成了。

    【提示】為了減小族的文件量，保存前可以單擊功能區中“管理”→“設置”→“清除未使用項”，選取需要清除的項目，單擊確定。

    14、項目中的應用

    打開1F平面視圖，在“項目瀏覽器”中選中“常規模型—雨篷”，直接拖到繪圖區域樓層平面上的相應位置，最終添加效果見下圖。
