相信剛入門的朋友在使用Revit時,還不會做出可開啟關閉的門族,為此,這里小編就專門為大伙分享了Revit制作可開啟關閉的門族的詳細步驟,希望對你們有所幫助哦。

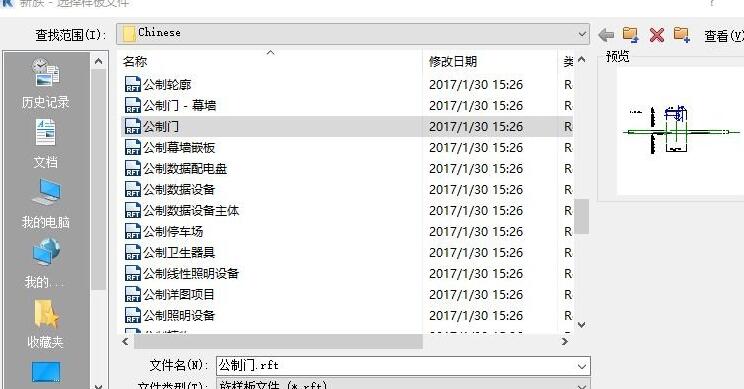

1.選擇公制門族

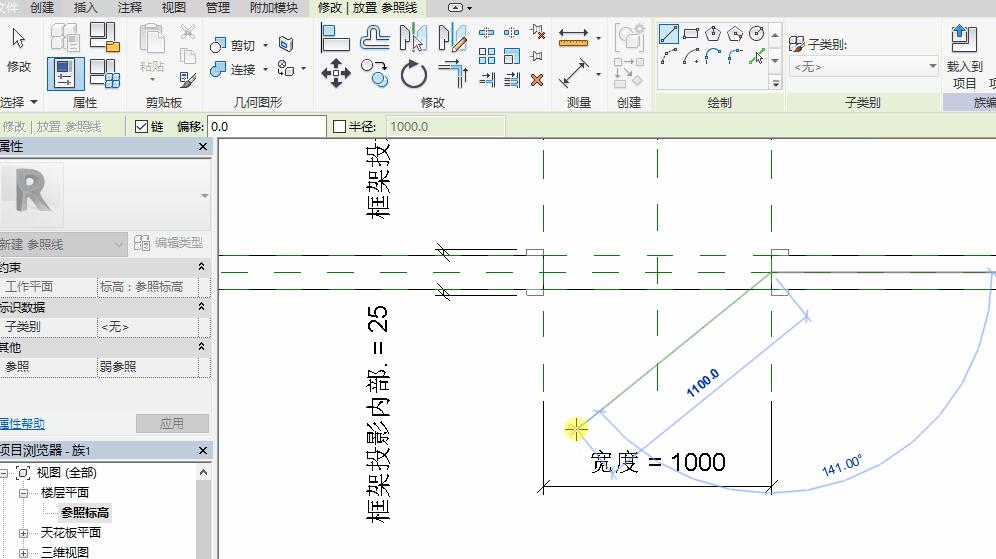

2.創建一條參考線,用來控制門的開啟角度,并將參考線的頂端鎖定在門框處的參照平面交點處。給參考線和水平平面之間給角度,設為開啟角度。

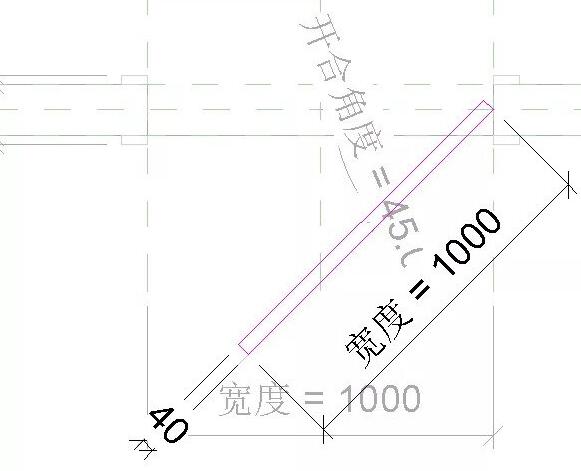

3.繪制門扇,這里要繪制一個門扇,將門扇和參考線進行平行約束。即可達到參照線驅動門扇的目的。門扇繪制用拉伸命令即可完成。將一側和參考線平行約束。

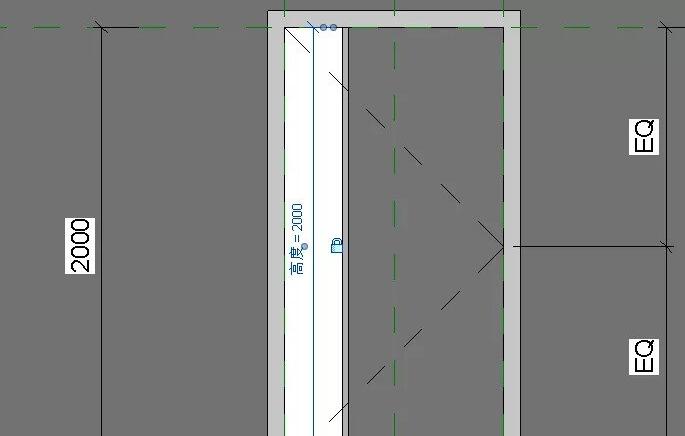

并在立面給高度參數

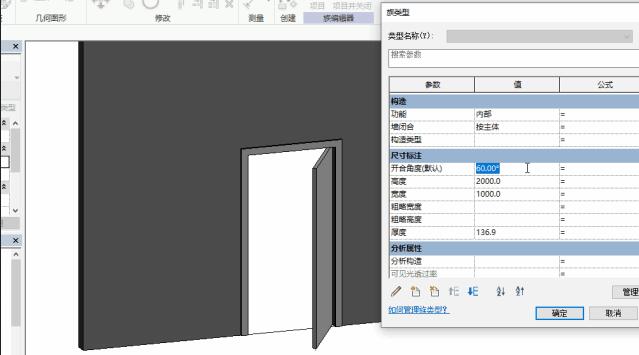

效果圖如下所示。

上文就講解了Revit制作可開啟關閉的門族的詳細步驟,希望有需要的朋友都來學習哦。
