    創建形狀可以研究包含拉伸、掃描和放樣的建筑概念，使用“創建形狀”工具能夠從各種幾何形狀創建實心和空心拉伸。

    創建放樣形狀

    從線和垂直于線繪制的二維輪廓創建放樣形狀。

    放樣中的線定義了放樣二維輪廓來創建三維形態的路徑。輪廓由線處理組成，線處理垂直于用于定義路徑的一條或多條線而繪制。

    如果輪廓是基于閉合環生成的，可以使用多分段的路徑來創建放樣。如果輪廓不是閉合的，則不會沿多分段路徑進行放樣。如果路徑是一條線構成的段，則使用開放的輪廓創建掃描。

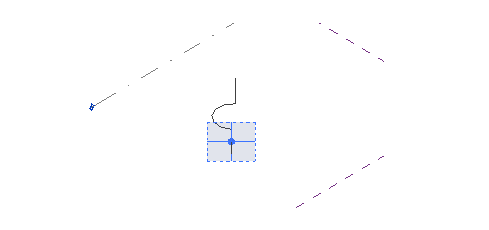

    1.繪制一系列連在一起的線來構成路徑。

    2.單擊“創建”選項卡→“繪制”面板→（點圖元），然后沿路徑單擊以放置參照點。

    3.選擇參照點。工作平面將顯示出來。

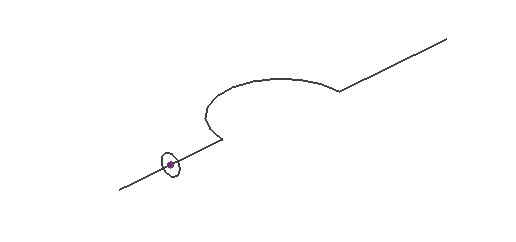

    4.在工作平面上繪制一個閉合輪廓。

    5.選擇線和輪廓。

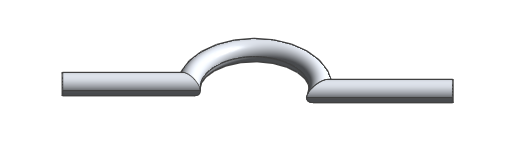

    6.單擊“修改|線”選項卡→“形狀”面板→（創建形狀）。

    創建放樣融合形狀

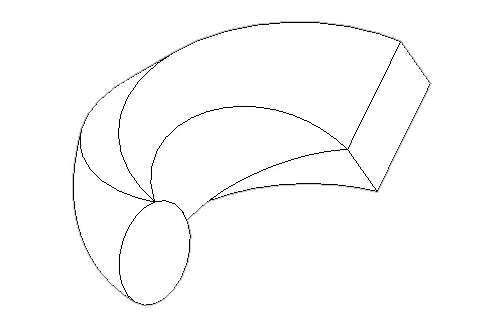

    從垂直于線繪制的線和兩個或多個二維輪廓創建放樣融合形狀。

    放樣融合中的線定義了放樣并融合二維輪廓來創建三維形狀的路徑。輪廓由線處理組成，線處理垂直于用于定義路徑的一條或多條線而繪制。

    與放樣形狀不同，放樣融合無法沿著多段路徑創建。但是，輪廓可以打開、閉合或是兩者的組合。

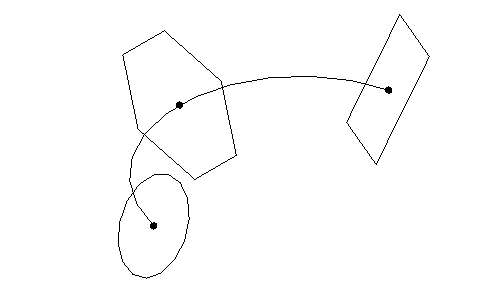

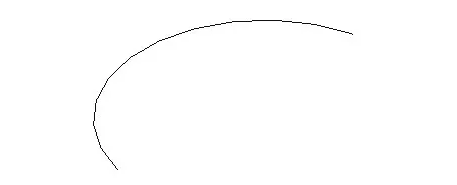

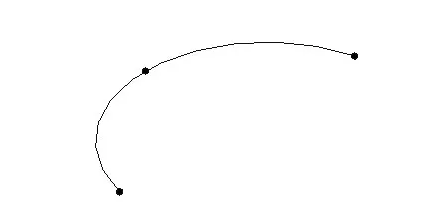

    1.繪制線以形成路徑。

    2.單擊“創建”選項卡→“繪制”面板→（點圖元），然后沿路徑放置放樣融合輪廓的參照點。

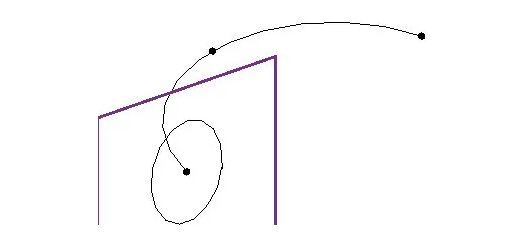

    3.選擇一個參照點并在其工作平面上繪制一個閉合輪廓。

    4.繪制其余參照點的輪廓。

    5.選擇路徑和輪廓。

    6.單擊“修改|線”選項卡→“形狀”面板→（創建形狀）。

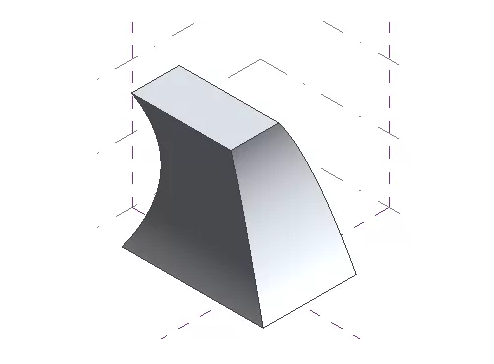

    多個二維輪廓創建放樣形狀

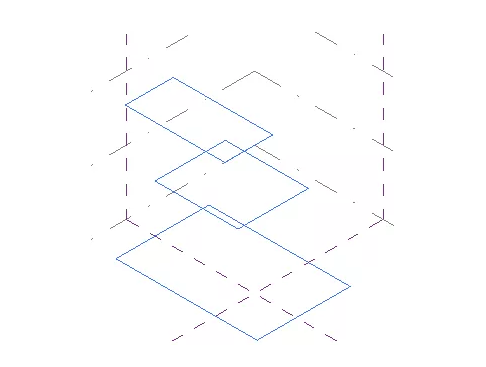

    通過單獨工作平面上繪制的兩個或多個二維輪廓來創建放樣形狀。

    生成放樣幾何圖形時，輪廓可以是開放的，也可以是閉合的。

    1.在某個工作平面上繪制一個閉合輪廓。

    2.選擇其他工作平面。

    3.繪制新的閉合輪廓。

    4.在保持每個輪廓都在唯一工作平面的同時，重復步驟2到步驟3。

    5.選擇所有輪廓。

    6.單擊“修改|線”選項卡→“形狀”面板→（創建形狀）。

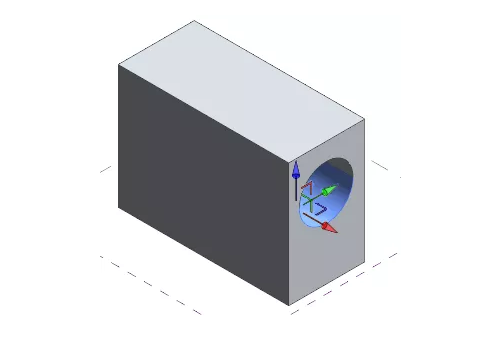

    創建空心形狀

    使用“創建空心形狀”工具來創建負幾何圖形（空心）以剪切實心幾何圖形。

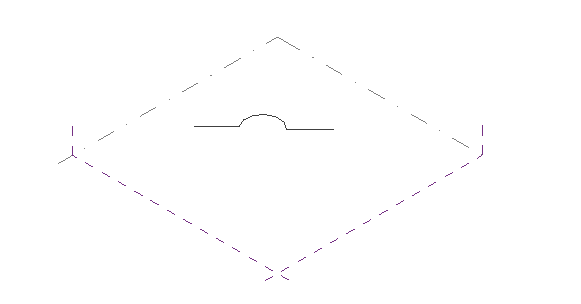

    1.在“創建”選項卡→“繪制”面板，選擇一個繪圖工具。

    2.單擊繪圖區域，然后繪制一個相交實心幾何圖形的閉合環。

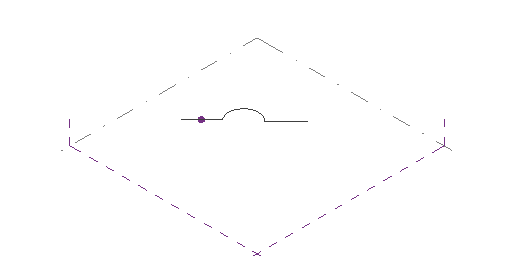

    3.選擇閉環。

    4.單擊“修改|線”選項卡→“形狀”面板→“創建形狀”下拉菜單→（空心形狀）。將創建一個空心形狀拉伸。

    5.（可選）單擊“修改|形狀圖元”選項卡→“形狀”面板→（實心形狀），以將該形狀轉換為實心形狀。
