想必許多新手伙伴還不了解Revit繪制電纜橋架的操作，而下面小編就分享了Revit繪制電纜橋架的操作教程，希望有需要的朋友都來共同學習哦。
打開要放置電纜橋架的視圖。單擊“系統”選項卡“電氣”面板“電纜橋架”。在“類型選擇器”中，選擇電纜橋架類型(帶配件或不帶配件)。
在選項欄上，指定寬度、高度、偏移量或彎曲半徑。

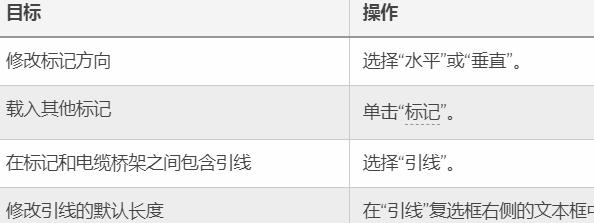

在功能區上，確認已選中“在放置時進行標記”，以自動標記電纜橋架。 在選項欄上指定下列標記選項：

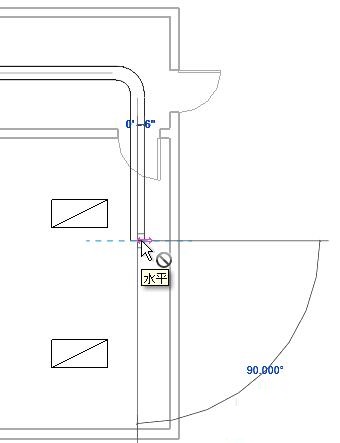

在功能區上，選擇放置選項。在繪圖區域中，單擊指定電纜橋架管路的起點，移動光標，并單擊指定管路上的點。
需要時，彎頭會自動添加到管段中。注： 繪制帶管件的電纜橋架時，管件的連接線會顯示出來。
要繪制垂直電纜橋架，請在選項欄上指定偏移值，然后繼續繪制管路。
注： 繪制不帶管件的電纜橋架時，如果繪制的電纜橋架與同一高程的現有電纜橋架交叉，則要么新電纜橋架會斷開(如果二者尺寸相同)，要么兩個電纜橋架管路中較小的一個會斷開。
要完成電纜橋架管路，請單擊“修改”。
以上這里為各位分享了Revit繪制電纜橋架的操作教程。有需要的朋友趕快來看看本篇文章吧。
