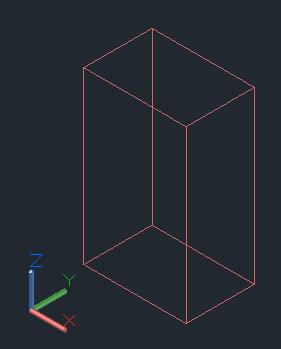

在Revit中，經常需要展示模型的三維效果，但如果直接將Revit模型三維視圖導出DWG文件，打開DWG文件顯示為三維圖形，且為線框樣式十分不美觀，其實通過創建圖紙解決這一問題。

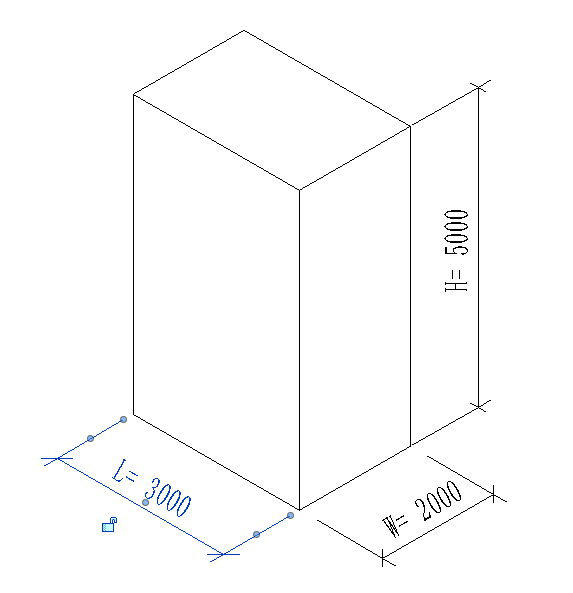

1.使用“公制常規模型”為樣板文件新建族文件，創建L=3000mm，W=2000，H=5000長方體，如圖所示。

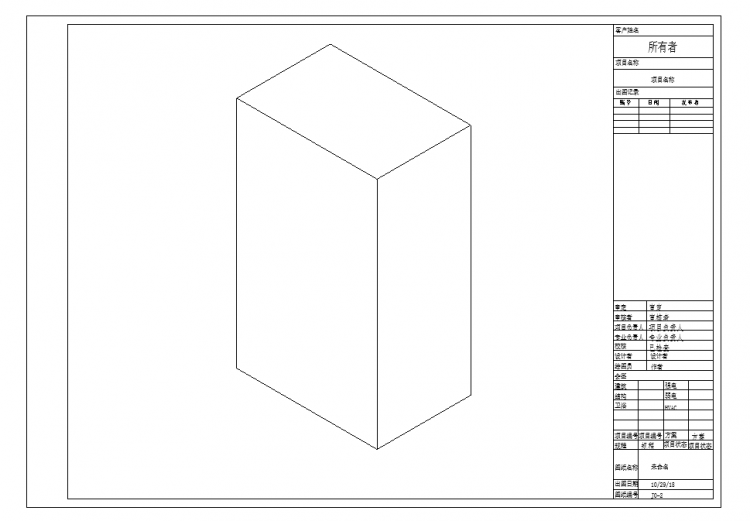

2.點擊“視圖”選項卡“圖紙組合”面板中“圖紙”命令，新建A3圖紙，并將長方體三維視圖拖至圖紙中，且三維視圖設置為隱藏線模式，如圖所示。

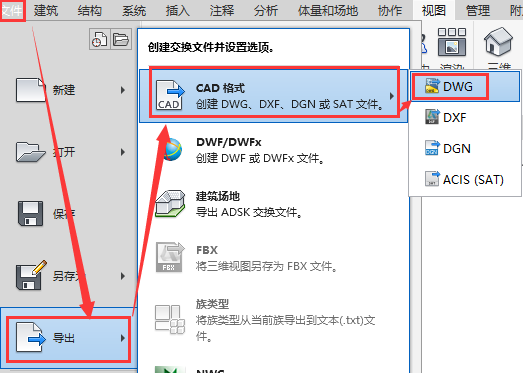

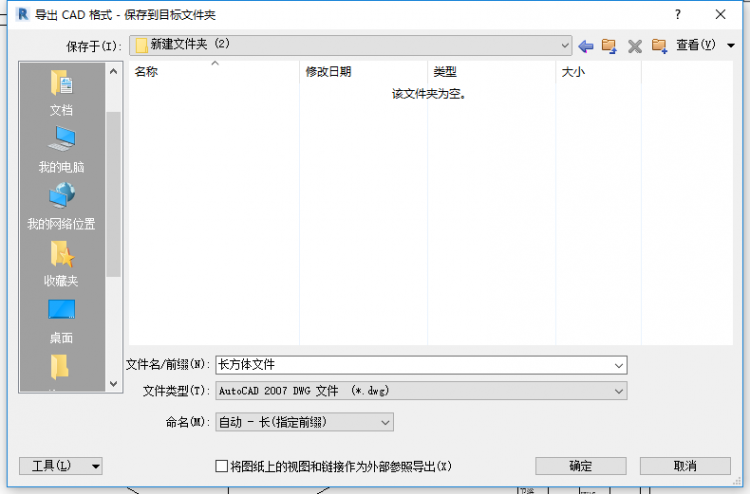

3.將圖紙視圖導出DWG文件，如圖所示。

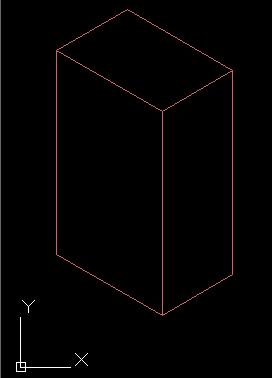

4.打開DWG文件，查看導出DWG已經以隱藏線模式顯示，如圖所示。
Revit模型三維視圖導出DWG為二維圖形的意義：通過學習上述文章，可以了解到，有些時候需要出軸測效果圖，如果在三維圖中直接導出，會顯示為線框模式，但如果放置在圖紙中，并將其視覺樣式設置為隱藏線模式，這時導出圖紙，會以隱藏線模式顯示，用來出軸測圖更為合適，合理運用。
