在創建項目的過程中，完成裝飾部分時需要放置人物或者景觀樹，那么這樣的族應該怎樣制作呢?下面以人物創建進行講解。

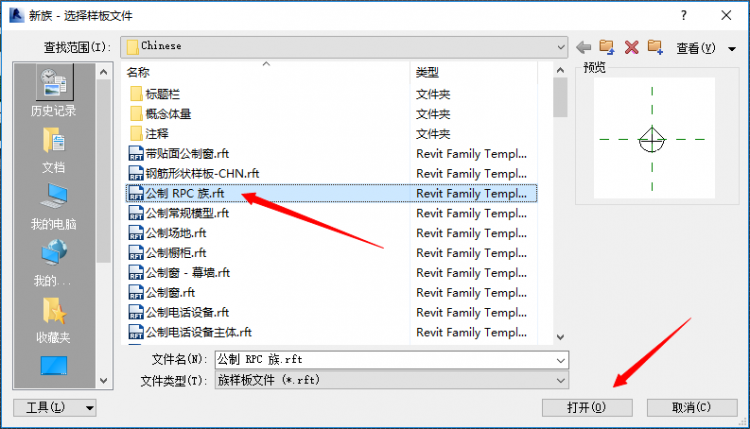

　　1、打開樣板文件，點擊“新族-選擇樣板文件”，選擇“公制PRC族.rft”并點擊“打開”，如圖所示。

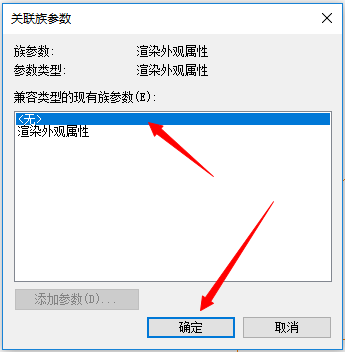

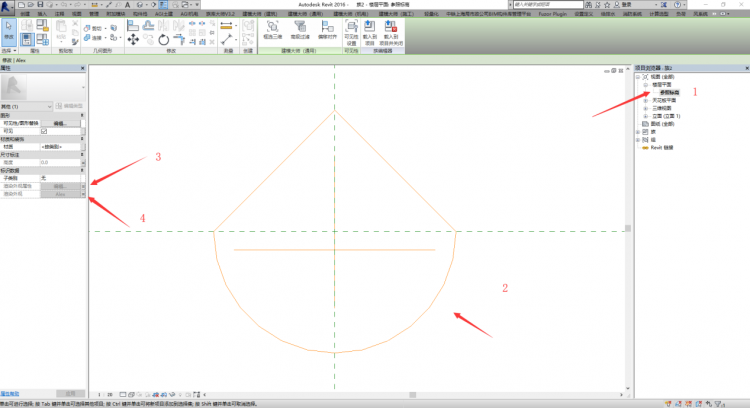

　　2、在參照標高平面視圖上單擊此族，單擊“屬性”面板中“標識數據”欄，“渲染外觀屬性”后面的“關聯族參數”，選擇“無”，點擊“確定”，如圖所示。

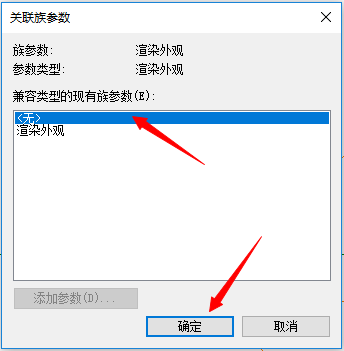

　　再單擊“渲染外觀”后的“關聯族參數”，選擇“無”，點擊“確定”，如圖所示。

　　3、單擊“屬性”面板上的“渲染外觀”后的“Alex”，彈出“渲染外觀庫”對話框，選中一個人物“Dwayne”，并點擊“確定”，如圖所示。

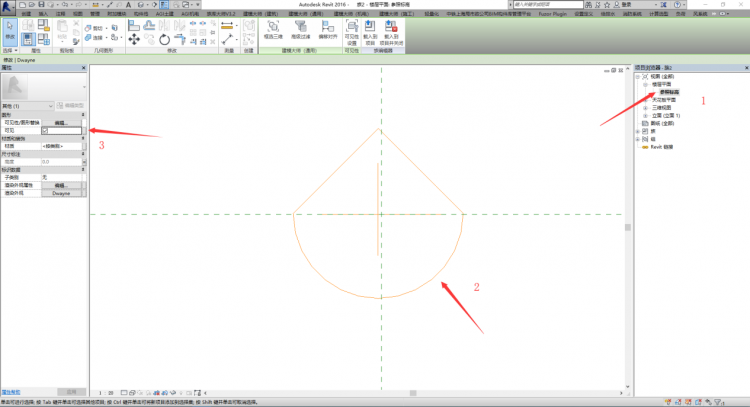

　　4、轉到參照標高平面視圖上，單擊PRC族，在“屬性”面板中“圖形”欄，勾選“可見”復選框，如下圖所示。

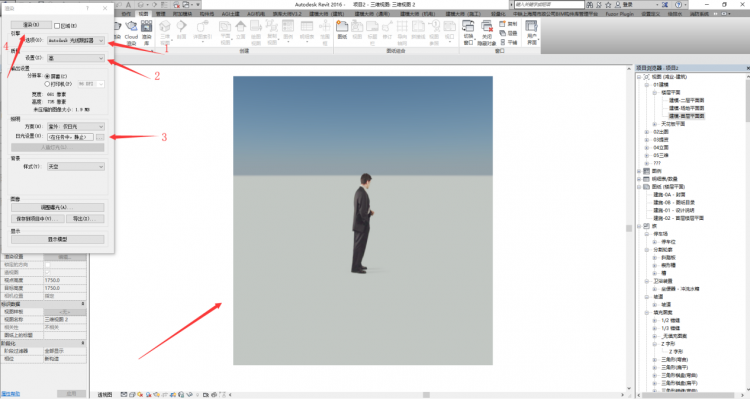

　　5、新建一個樣板文件，并把此族載入到項目中測試、渲染。

　　Revit創建PRC人物族的意義：通過學習上述文章，可以了解到利用“公制PRC族.rft”族樣板可以創建祈禱裝飾效果的人或者樹，方便建模。

　　Revit相關問題解答

　　1.臨時隱藏

　　熟練使用隱藏和顯示圖元所需要使用的快捷鍵：臨時隱藏圖元HH;臨時隔離圖元HI;重置臨時隱藏/隔離圖元HR。如果將臨時隱藏的圖元應用到視圖中后，快捷鍵HR將不能恢復被隱藏起來的圖元，此時點擊繪圖窗口左下角右數第四個小燈泡的圖標顯示隱藏圖元選中被隱藏起來的圖元點擊右上角取消隱藏圖元或者右鍵已選中的圖元選擇取消在視圖中隱藏按圖元，恢復視圖中被隱藏的圖元。

　　2.CAD在視圖中找不到

　　在Revit使用過程中，常遇到導入了的CAD圖紙在視圖中找不到的問題，此時我們可以雙擊鼠標滾輪迅速進入視圖中心，找到圖紙在進行解鎖、 移動的操作。

　　3.畫的柱視圖中不顯示

　　在進行柱的創建的時候默認放置方式為深度，表示柱是由放置高度平面向下布置，在建筑樣板創建的項目當中默認的視圖范圍只能看到當前平面向上的圖元，也就導致了所創建的柱顯示不出來。所以一般在創建柱的時候將放置方式深度改為高度。

　　4.創建的標高沒有對應的視圖

　　通過復制創建的標高不會在樓層平面自動生成樓層平面視圖，需要通過視圖選項卡創建面板中的平面視圖下拉列表中的樓層平面選項新建新的樓層平面視圖。

　　5.視圖范圍

　　視圖范圍中的頂和底指的是當前平面的主要范圍，剖切面和視圖深度決定在當前平面能看到的圖元的范圍，也就是說在剖切面到視圖深度范圍內可以看到，在剖切面到頂的范圍內的圖元除了窗、櫥柜和常規模型外是看不到的。也就是如果這三種圖元位于剖切面到頂的范圍的話是可以顯示在視圖中的。

　　6.創建圖元在樓層平面不可見

　　導致創建的圖元在視圖中不顯示的原因有很多，首先檢查視圖范圍，檢查創建的圖元是否在當前視圖范圍內;第二檢查視圖控制欄中的顯示隱藏圖元選項，檢查該圖元是否能夠顯示;第三檢查屬性框內圖形選項中的規程是否為協調;第四檢查屬性框內范圍選項中的截剪裁是否打開了剪裁視圖;第五通過快捷鍵VV進入可見性圖形替換窗口檢查該圖元是否未勾選可見性以及是否有過濾器。

　　7.屬性，項目瀏覽器關閉

　　在Revit使用過程中如果將屬性或者項目瀏覽器關閉后，如何再次調出?可以在視圖選項卡窗口面板中的用戶界面下拉列表里進行勾選來調出被關閉的屬性和項目瀏覽器。

　　8.CAD部分不可見

　　現在的多數圖紙在用CAD打開后可能出現部分不可見的現象，不可見的部分是用天正畫的，可以將圖紙用天正打開后另存為t3格式然后再導入到Revit中就能夠顯示出來之前不可見的部分。如果顯示的圖形有錯誤，可以RE然后空格重生成圖形并刷新當前視口就可以了。

　　9.如何合并被拆分的圖元

　　選擇拆分后的任意的一部分圖元，點擊其操作夾點，使其分離然后在拖動到原來的位置松手，被拆分的圖元就又重新合并。

　　10.文件升級

　　如果打開早期版本的Revit模型，該模型可能需要升級到當前版本。新對話框會指示文件版本以及需要升級的版本。如果選擇升級模型，模型會升級到最近安裝的軟件版本，然后軟件中打開。保存升級的模型避免重復升級過程。保存升級的模型后，無法再通過早期版本使用改模型;如果選擇取消升級模型，模型將不會被升級或打開，最近安裝的軟件版本不會啟動。若要打開模型但不進行升級，首先啟動該模型相應版本的Revit，然后找到并打開該模型。

　　11.標高偏移與Z軸偏移的區別

　　在創建結構梁過程中，可以通過起點、終點的標高偏移和Z軸偏移兩個參數來調整梁的高度，。在結構梁并未旋轉的情況下，這兩種偏移的結果是相同的。但如果梁需要

　　旋轉一個角度，兩種方式創建的梁就會產生出別。

　　因為標高的偏移無論是否有角度，都會將構件垂直升高或降低。而結構梁的Z軸偏移在設定的角度后，將會沿著旋轉后的Z軸方向進行偏移。從而得到上圖中的區別。另外用起點終點偏移的方式可以創建斜梁。

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
