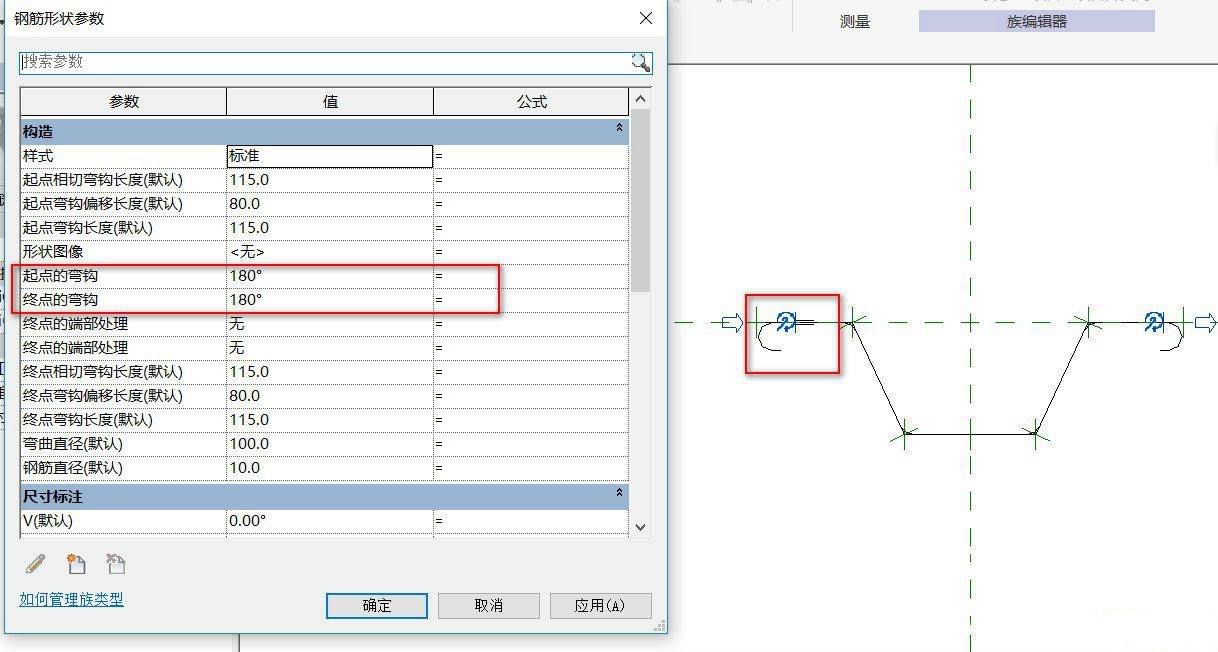

新建族樣板選擇鋼筋形狀樣板-CHN進行繪制，切換到平面狀態下進行繪制，打開族類型將樣式設置為標準。繪制出吊筋的形狀，打開族類型，將起點的彎鉤和終點的彎鉤修改為180度并且點擊切換彎鉤方向，將彎鉤的方向修改正確。

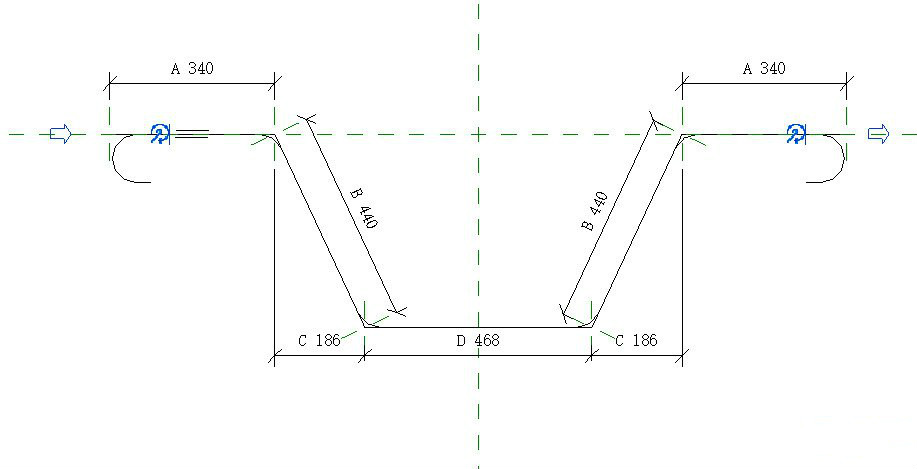

給吊筋添加標準并設置標簽。打開族類型參數關聯，將所賦予的標簽修改數值。

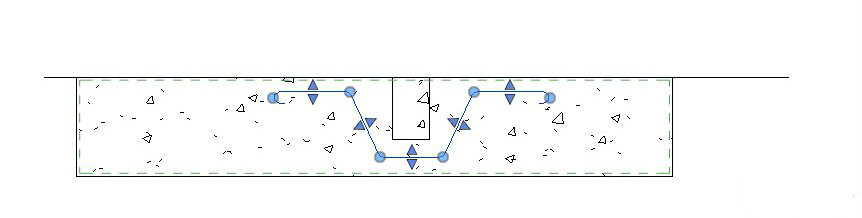

將吊筋載入到項目中，吊筋一般是放置在主梁與次梁的連接處，我們?cè)诖颂幪砑右粋€(gè)剖面，將我們載入的吊筋進行放置。通過吊筋上面的控件，我們可以任意的拖動改變吊筋的形狀。
