在Revit軟件中,創建構件圖例視圖時，可以為圖例構件屬性面板上定義此圖形的視圖方向，例如墻可以顯示樓層平面和剖面，一些載入的構件可以選擇顯示立面：前(前視圖)、立面：后(后視圖)、立面：左(左視圖)、立面：右(右視圖)、樓層平面(俯視圖)等五種方向。下面來講解如何在圖里中顯示構件的三視圖。

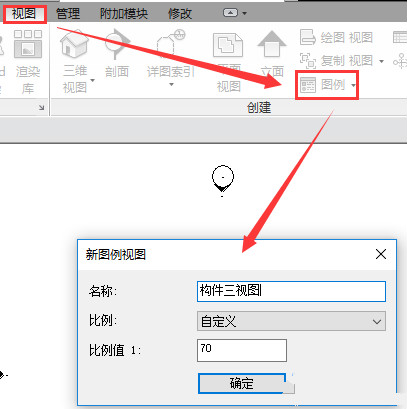

1.在項目中載入兩個族：水泵和螺桿式冷水機族。單擊功能區“視圖”-“圖例”-選擇“圖例”，打開“新圖例視圖”對話框，設置圖例視圖名稱和比例，如圖所示。

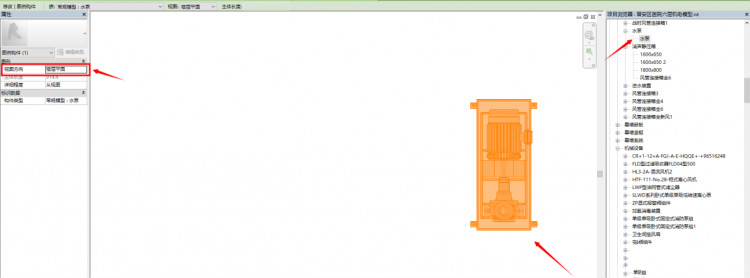

2.在項目瀏覽器里的機電設備族中，直接拖動第一個水泵族并單擊，此屬性面板上的視圖方向顯示為樓層平面，也就是俯視圖，如圖所示。

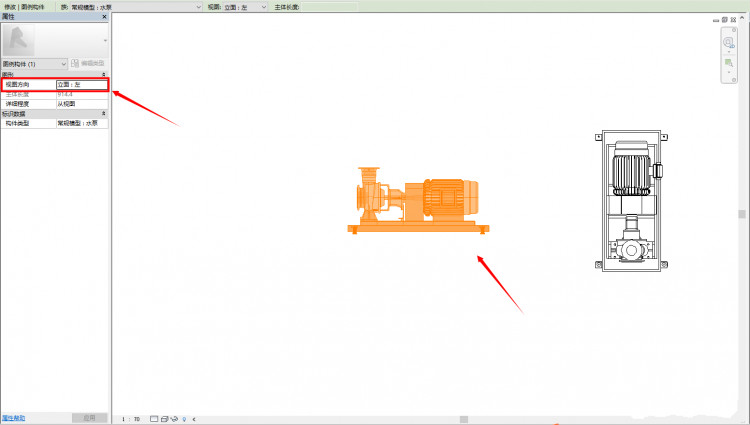

3.選擇水泵族并單擊“修改”選項卡的“**”工具**一樣的水泵族，并在屬性面板的視圖方向上選擇“立面：左”，也就是左視圖，如圖所示。

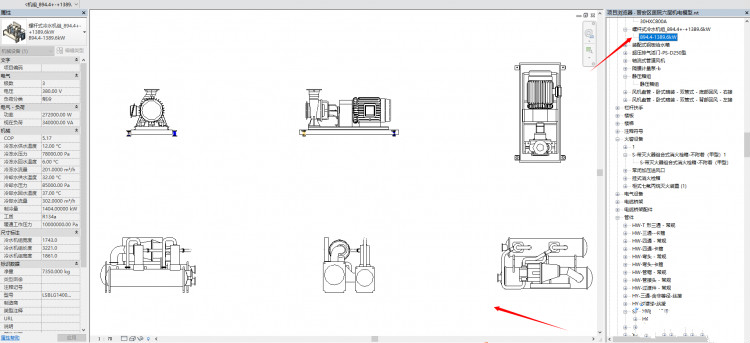

4.重復上述步驟，將水泵族、螺桿式冷水機的前視圖、左視圖和俯視圖放在圖例視圖中，如圖所示。

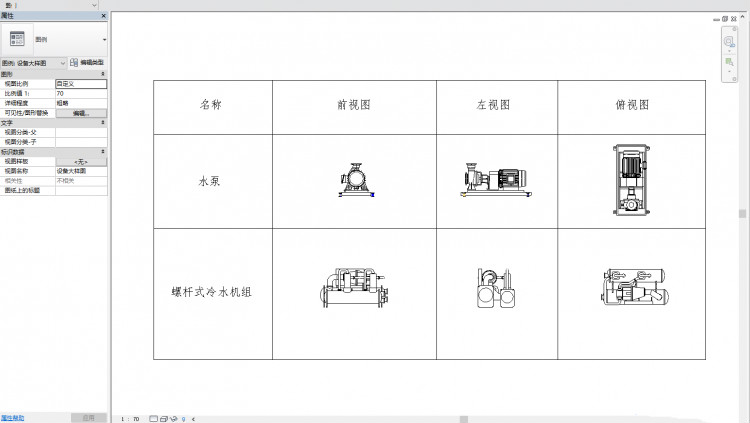

5.運用“注釋”選項卡的詳圖線工具繪制表格，并使用“文字”功能添加圖例說明，調整文字、符號和表格，使之美觀，如圖所示。
