    文章來源：記錄學習點滴

    首先，為啥要研究這個：

    先看個圖↓

    研究表明人對色彩的記憶力是高于文字的，通過對管線設置相應顏色，將大大提高我們的工作效率、溝通效率。

    但這也只是提高了機電人員的工作效率及內部人員間的溝通效率，怎么夠呢？

    個人覺得，使這種方式產生極大價值的前提是——項目參與各方均使用同一套顏色方案。試想下這種情況下的溝通模式，隨便放個局部圖，各專業人員都能快速辨別圖中各是什么管線，直接省去了向各方人員做這些基礎解釋的成本，還有其他方方面面。

    許多看起來似乎不太起眼的細節，其實隱含了極大的價值。

    要提高溝通效率、節省時間成本，需要的恰恰就是這些細節的累加，能起到事半功倍的效果。

    接下來，不同方式對機電管線顯示的影響：

    本文主要提兩種：類型屬性（材質）、過濾器。

    類型屬性（材質）

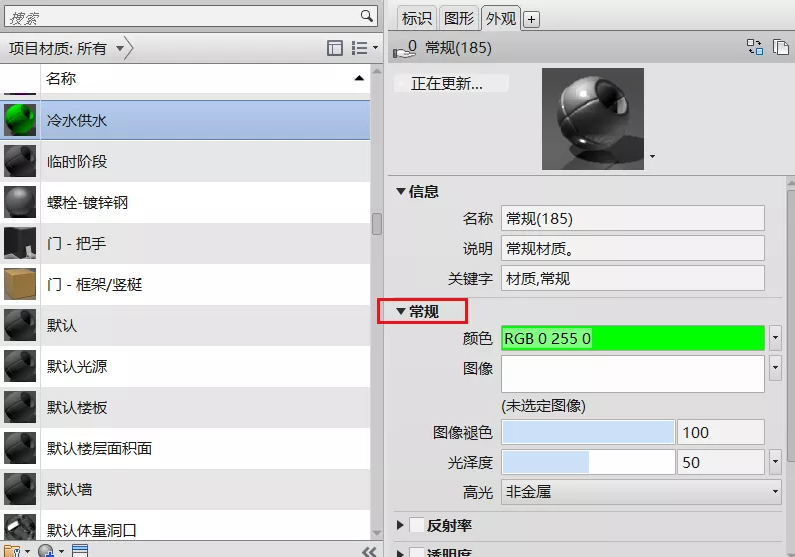

    如下圖所示↓

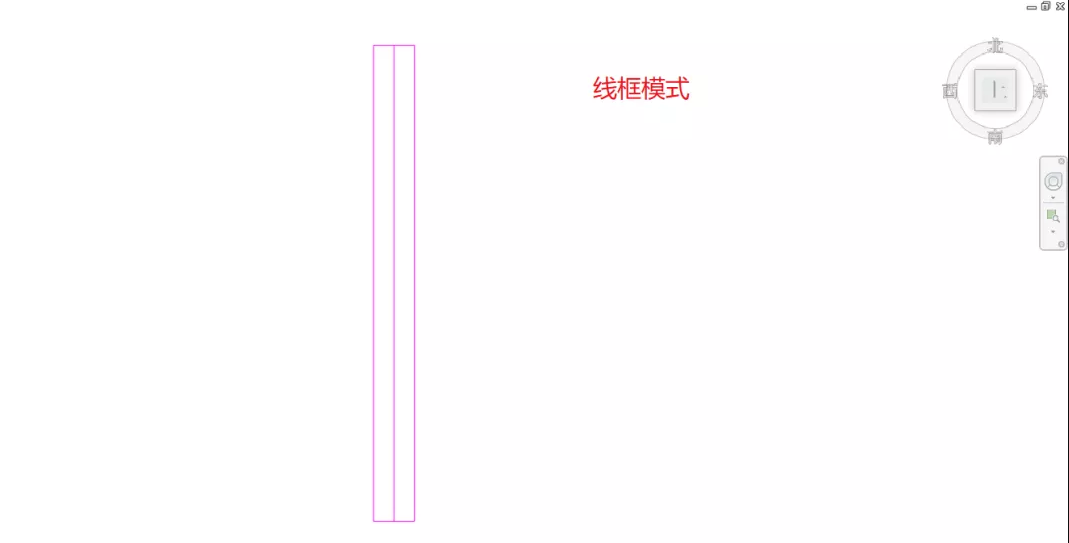

    “材質”影響管道實體，“圖形替換”影響管道邊線（為了更直觀，此處選了不同顏色）

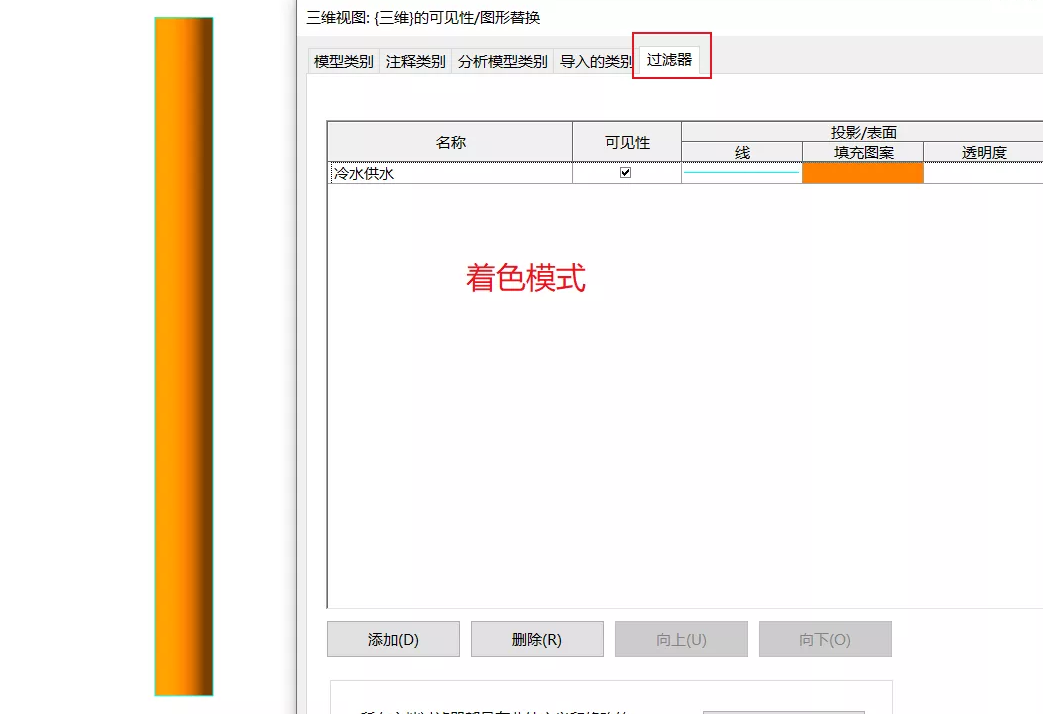

    過濾器也能做到同樣效果

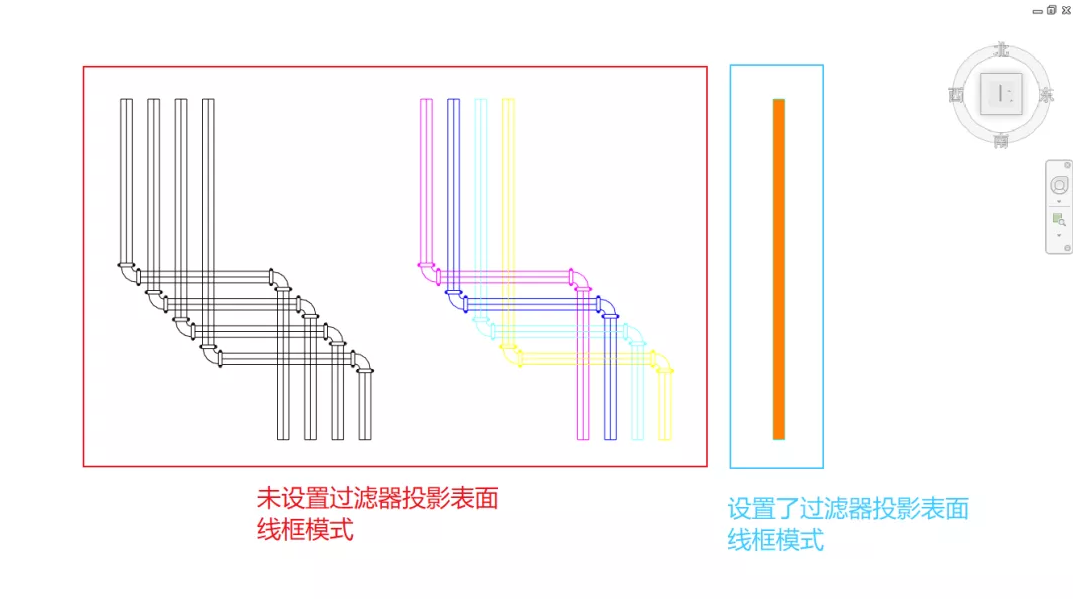

    但若設置了投影表面填充，線框模式下仍為填充狀態

    優先級：

    過濾器優先于類型屬性

    實例參數優先于類型參數

    區別：

    顯示效果上，如上圖所示，過濾器不如類型屬性設置靈活，線框模式下依然會保留表面填充。

    便捷度上，類型屬性的設置，只需設置一次，一勞永逸，不同視圖隨模型顯示任意切換；過濾器則要以視圖樣板為單位，想節省時間就做個基礎的視圖樣板，其他視圖應用該樣板或在該樣板基礎上復制，否則需要重新設置過濾器。

    導出navisworks的顯示效果上（下文簡稱nw），若不設置材質，管道著色（表面、管道邊線）全由過濾器控制的情況下，僅管道中心線保留了著色效果；類型屬性的材質著色效果則會始終生效，完全渲染模式下顯示渲染材質，著色模式下顯示著色材質（僅對下圖所示的材質類型有效，新建材質類型）。

    若過濾器與類型屬性均有設置，nw優先認材質。

    橋架略為特殊：

    與水暖不同的是，橋架沒有“材質”參數，可通過“項目參數”功能為系統族增添加參數

    通過項目參數新建的材質參數效果，在revit中不生效，但nw中生效

    為類型參數則不生效，為實例參數生效

    只用過濾器控制管線著色效果時，須保證三維視圖的過濾器設置完全，三維視圖中管線無著色效果，nw中也無著色效果。

    那么，顏色設置細度應以什么作為準則：

    此處所謂的“細度”是指——設置多少處，通過什么方式設置。

    單是類型屬性中，就有3處——圖形替換、著色材質、渲染材質。

    在Revit2016中，目前尚未發現通過dy批量設置渲染材質及圖形替換的方式，但dy可以批量設置過濾器和著色材質，而可喜的是這兩種已經完全能夠滿足實際需求。

    因此個人覺得按上文的結果，應根據實際需要，分析全部設置的性價比多高，是否有必要均進行設置。

    也即，應以滿足實際需求為準則，盡可能不多做不少做，選擇相對快捷的方式做這一步的工作，以節約時間成本、人力成本。

    也因渲染材質不能批量，所以若還要設置渲染材質，意味著，投入產出比大大降低，不排除個別平臺會需要通過設置渲染材質才能顯示顏色效果。

    渲染材質（此處特指管道的真實材質，是管道在現實中的材質，而非著色），一般不是必要。因須采用新建材質外的材質類型，若要在nw中顯示真實材質，就須在revit中勾選“使用渲染外觀”一項，但如果勾選該項，又會影響其他工作對管線著色的需要，因小失大。所以管道真實材質或可選擇在nw中進行統一的設置。

    此處需要思考的一點是：

    如果對所有管線設置真實材質只是為了觀賞性，那么觀賞價值究竟有多高，是否真的有必要。BIM本質上是為了觀賞，還是提效、提質？

    不是說觀賞性可以忽略，而是，軟件特性各有不同，在便捷度上自然也有所傾向，如果要觀賞性，為何不直接選擇相應的渲染、動畫類軟件呢？如果只是差不多就行，那估計觀賞性也就爾爾，那么投入的人力與時間成本又有多大意義和價值？拿這些去搞投入產出比更高的不更好？簡言之：把一切用在刀刃上。
