來源丨益埃畢教育
在Revit中,默認狀態下可以在當前視圖顯示當前視圖中有的顏色填充圖例,但是無法顯示全部顏色填充圖例。其實Revit并非是無法實現,可以通過修改參數來實現。
1.打開Revit,新建項目文件,分別在標高1、標高2視圖中創建不同房間,并依次命名房間1-房間5,如圖所示。

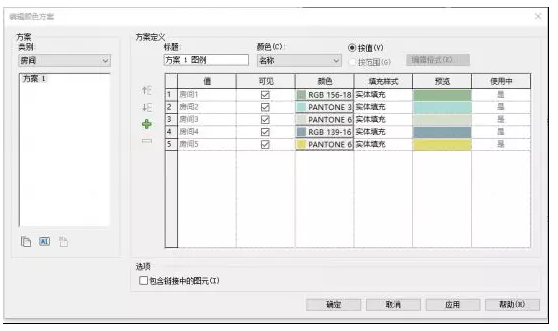

2.單擊“建筑”選項卡“房間和面積”面板“顏色方案”命令創建顏色方案,方案類別為“房間”,方案定義中設置顏色分類為“名稱”,如圖所示。

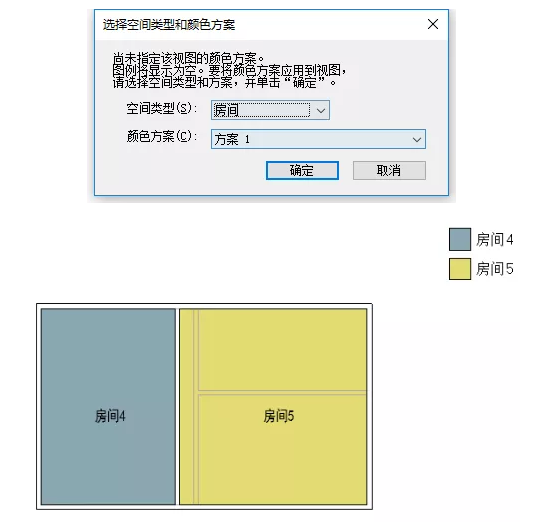

3.單擊“注釋”選項卡“顏色填充”面板中“顏色填充圖例”命令,選擇空間類型和顏色方案,生成顏色填充圖例放置在視圖中,如圖所示。

4.選擇顏色填充圖例,單擊“屬性”面板“編輯類型”命令,在彈出的“類型屬性”對話框中,將顯示的值中的參數由“按視圖”改為“全部”,如圖所示。

5.這樣就可以在當前視圖中顯示全部顏色填充圖例,如圖所示。

顏色方案小知識:本文以最普遍的房間顏色方案進行講解顏色方案,在使用Revit軟件過程中,設計不同空間、分區、管道或風管的過程中,也需要用到顏色方案。使用顏色方案的好處在于可以區分不同類型、不用功能的圖元,合理運用。
