如何快速搞定風管繪制設置
您知道Revit開始繪制風管前的準備工作有那些嗎？
您還在建模時盲目隨意繪制風管嗎？
快來跟著科度匠心分享一步一步學習如何在繪制前設置風管，完成相應的準備工作，為后期建模打好基礎。
1、風管屬性
打開【項目瀏覽器】→【族】→【風管】，可以看到在軟件中預設有圓形、矩形、橢圓形三種形式的風管，屬于系統族不能自行創建，如圖1所示。
圖1
2、風管類型

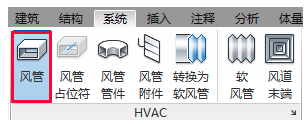

啟動【系統】→【風管】，進入繪制命令，找到【屬性】對話框，點擊【編輯類型】→【復制】，通過類型名稱命名來區分，一般情況我們使用材質統一命名，如圖2所示。
圖2
3、風管管件

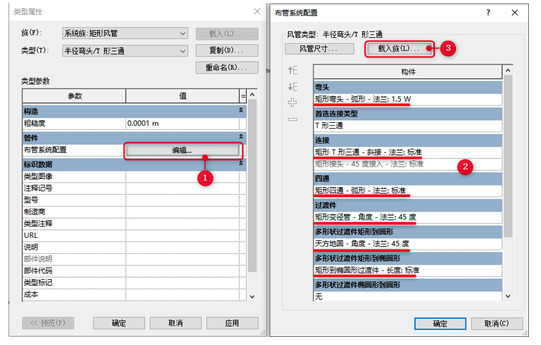

【項目瀏覽器】→【族】→【風管管件】，風管管件分彎頭、三通、四通、接頭、堵頭及帶變徑的管件等形式，項目樣板中帶有常用的管件類型，我們通過復制創建命名來管理不同管件，使用的命名方式與風管的名稱相統一，如外觀形式不滿足需求可通過載入族的方式添加不同形式的管件，并通過相同的風管的材質名稱來匹配相對應的風管管件，如圖3所示。
圖3
4、風管系統

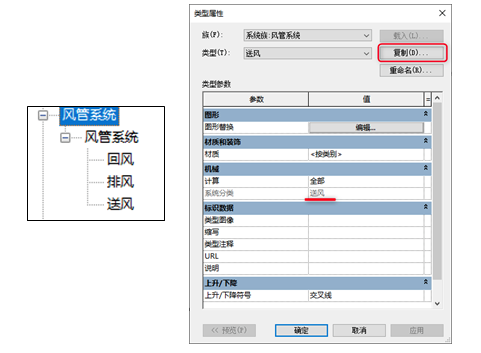

【項目瀏覽器】→【族】→【風管系統】，軟件中分回風、排風、送風三大系統，通過復制創建增加同屬性系統類型，完成風管系統的創建；如送風包含普通送風、加壓送風、空調新風；排風包含消防排風、消防排風排煙、廚房排煙、消防補風；回風包含空調回風等等，創建時注意區分系統歸屬，如圖4所示。
圖4
