參照平面巧繪斜墻

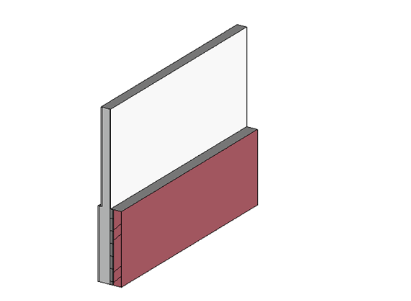

Revit里面墻的編輯有很多工具，例如疊層墻圖1、弧形墻圖2、或者異形墻圖3；
圖1
圖2
圖3

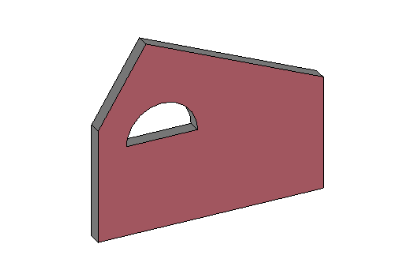

但這些大多都是編輯墻的平面形狀，如果我們要墻頂斜，應該怎么處理呢？例如圖4中的墻頂部是斜角。
圖4

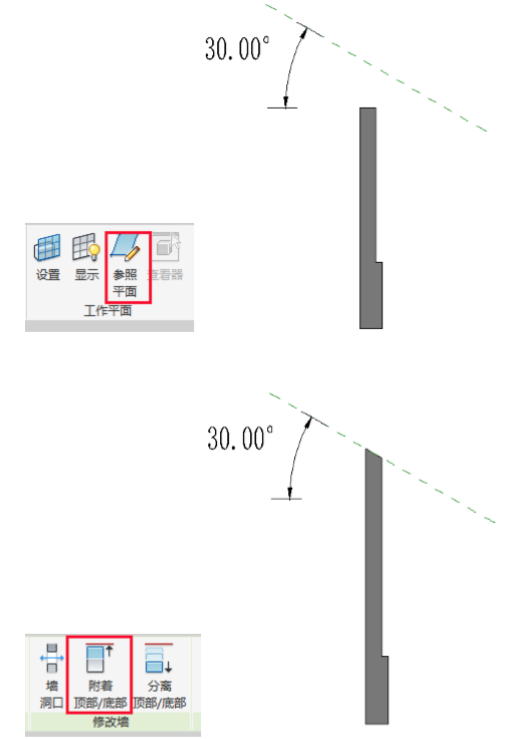

首先在平面繪制好墻體，然后來到里面視圖，啟動命令【工作平面】→【參照平面】，在立面繪制一個參照平面，繪制完成后點擊墻體，啟動【附著】命令，選擇參照平面即可。如圖5
圖5
