標高名稱設置小竅門

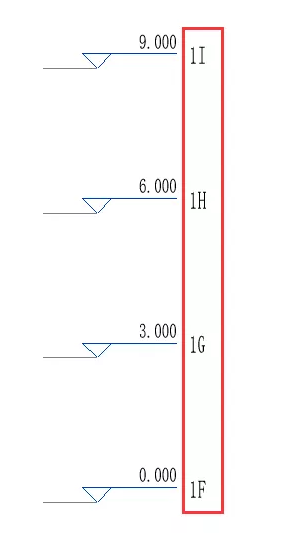

我們在繪制標高時，總希望它以1F、2F、3F……進行自動排序，但是實際中我們標高設置為1F后在進行后續標高繪制時，會變成了1G，1H，如圖1
圖1
這個問題涉及到Revit軟件的自動命名方式，在Revit中，軟件自動以最后一個字符作為編號遞增依據，如果希望以1F，2F的方式進行遞增,有兩個辦法：

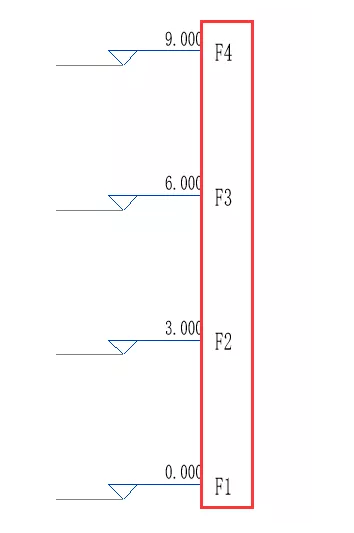

（1）改變表達方式：將1F改為F1即可，那么我們在新建的項目中它將以F2、F3、F4……的方式來進行遞增，由此實現我們問題中希望得到的效果，如圖2
圖2
（2）修改族：我們去修改標頭的族。首先在項目瀏覽器中找到需要修改的標頭族，如圖3
圖3

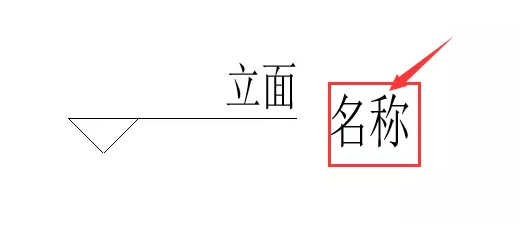

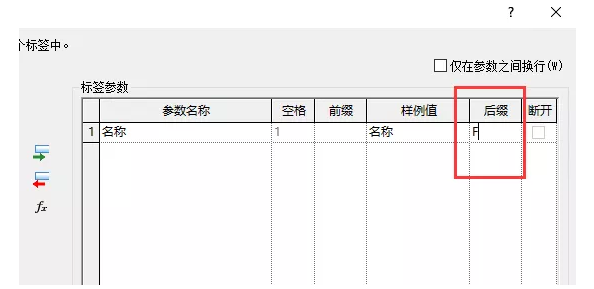

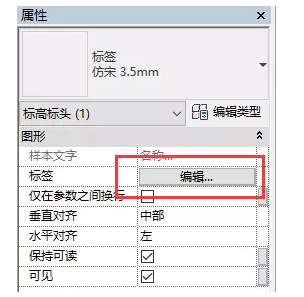

進入族編輯后選擇名稱然后在修改標簽選項卡下點擊編輯標簽，彈出的對話框后在后綴一欄中輸入大寫【F】，如圖4/5/6，點擊確定。
圖4
圖5
圖6

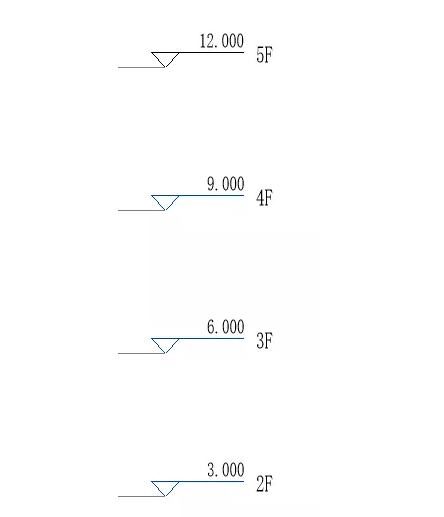

然后載入到項目中,此時我們在對標高繪制時，只需要輸入1、2、3，即可出現1F、2F、3F，然后進行復制或者陣列，都會按照升序繼續呈現，如圖7
圖7
當我們想用一層、二層的漢字來表示層高時可以在后綴出輸入【層】。
