在Revit中建模時，隨著模型精度的提高，我們在繪制模型或者模型交付的時候，都希望有相對應專業的平面視圖，這樣方便后期的模型核查及成品展示。這時，需要在原始的平面視圖中復制相對應的視圖。

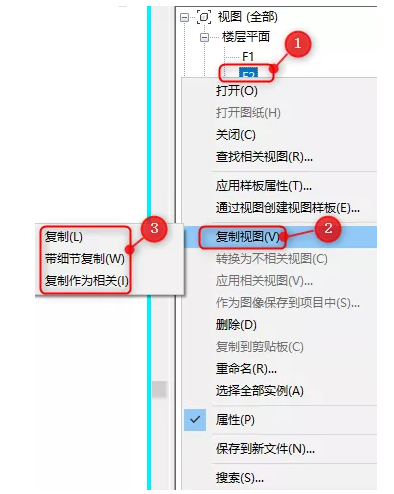

在項目瀏覽器中，找到對應樓層平面視圖，右擊，彈出對話框，如圖1所示：
圖1
①：選擇樓層，右擊；
②：選擇復制視圖；
③：復制視圖的方法。
這三種復制視圖的方法有什么不同呢？讓我們來了解以下。

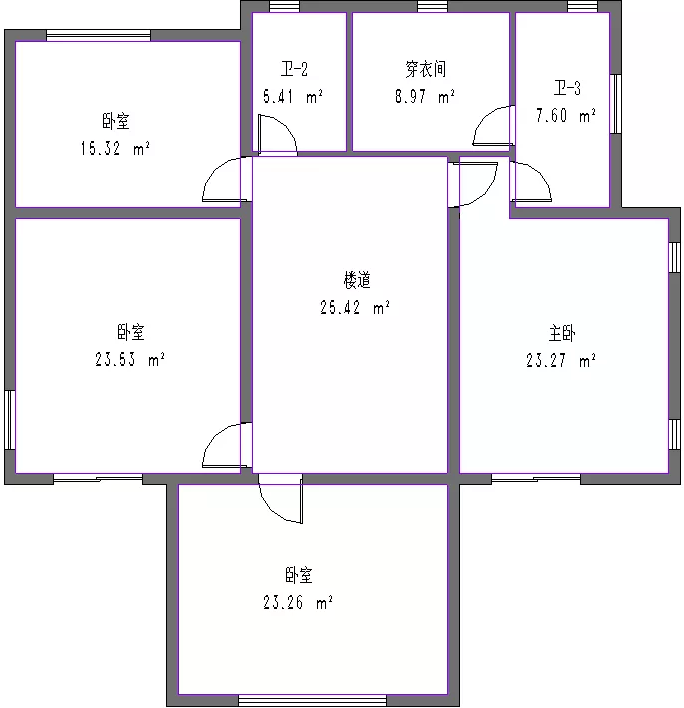

為了更加直觀的進行對比，我們創建房間，并添加標記，如圖2所示：
圖2

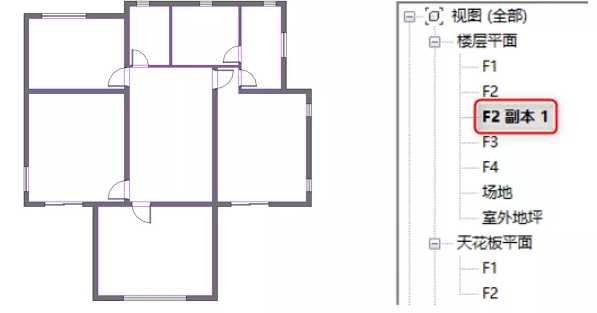

1.選擇2F并右擊，選擇“復制”，復制一個“2F副本”的視圖。復制完成后，我們發現，復制出的這個視圖與原視圖，除了房間標記沒有，剩下的全部都一致。如圖3所示：
圖3

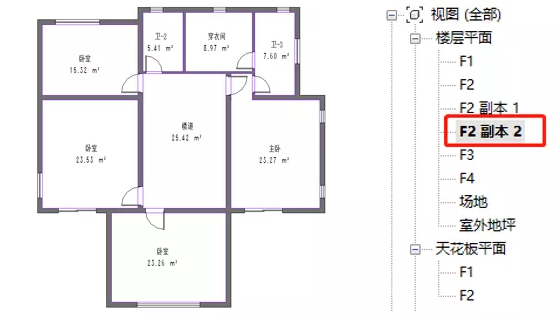

2.選擇“帶細節復制”，同上述操作一致，復制一個“2F副本2”的視圖，復制完成后，可以發現，除了墻體、門窗，連房間標記也復制過來了，如圖4所示：
圖4
3.選擇“復制作為相關”，同上述操作一致，復制一個“2F副本3”的視圖，復制完成后，可以發現，墻體、門窗以及房間標記都復制過來了，但是，“2F-從屬1”視圖是原始圖“F2”的子視圖，隸屬于視圖F1，如圖5所示：
圖5
綜上述可知：
“復制”命令只能復制三維構件，不能復制二維構件。
“帶細節復制”命令不僅能復制三維構件，同時也能復制二維構建。
“復制作為相關”命令同樣三維、二維構件均被復制過來，但是它是子視圖，隸屬于“F2”視圖，與“F2”保持聯動關系，如果我們刪除“F2”視圖中的任何一個構件，包括房間標記，視圖“F2-從屬1”中也會被刪除。
