本幕墻位于建筑工程學院辦公樓主入口，該幕墻特點是弧線型，設置有雙開門和推拉窗，結構較為簡單，建模難度一般，如圖1所示?，F將模型的創建過程整理如下：

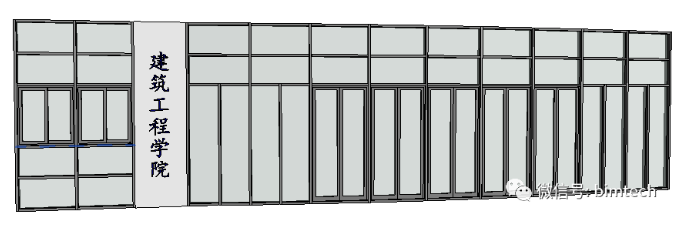

圖1實際幕墻照片
（1）以“建筑樣板”新建項目；
（2）先創建實體墻
實體墻屬性：面層(25mm)+核心層(結構200mm)+面層(25mm)；A=12000mm，B=500mm，直線墻段尺寸自擬，面層顏色均為白色，實體墻平面圖如圖2所示。

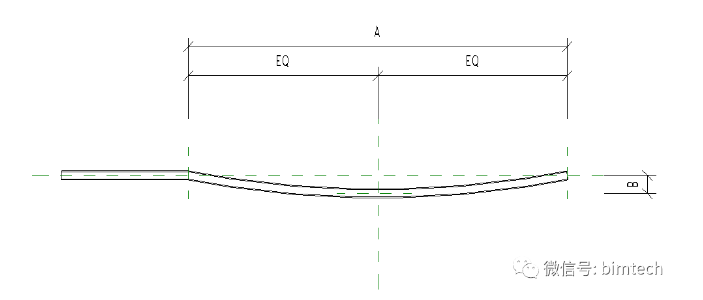

圖2平面圖
（3）創建幕墻
打開幕墻屬性中的“自動嵌入”，并通過類型屬性中的“網格布局”給出合適的網格，然后刪除多余的網格線，如圖3所示；

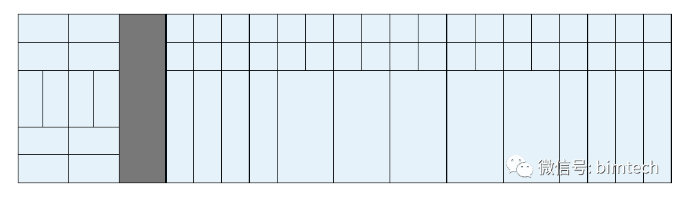

圖3網格示意圖
（4）布置豎梃
在類型屬性中，將垂直豎梃和水平豎梃均布置為“矩形豎梃:50x150mm”；
（5）置入門窗
鼠標放在網格附近，利用TAB鍵選擇玻璃嵌板，然后載入對應的門或窗嵌板，即可得到圖4所示的最終模型。
圖4最終模型圖
補充：也可以通過構建面板中的“幕墻網格”和“豎梃”功能，手動創建網格和豎梃，如圖5所示。
圖5“幕墻網格”和“豎梃”圖標
（作者：郎?）
