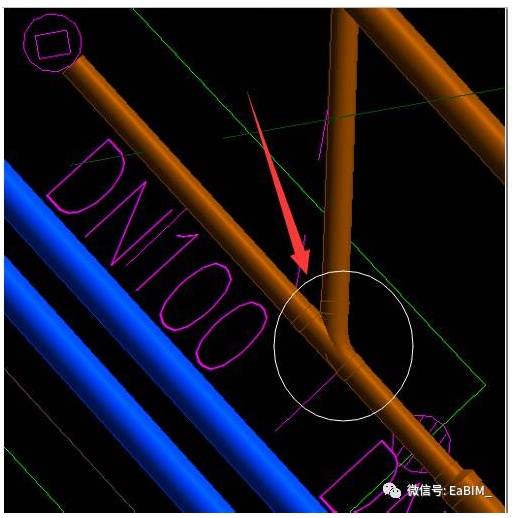

在給排水專業的排水系統中，三通需要使用特定的順水三通，使重力排水在最大程度上變得通暢，防止倒流。但是在很多時候我們使用修剪/延伸為角時軟件會出現把順水三通反向連接的情況。如下圖所示，當遇到這種情況時，是由于改順水三通判定方向的根據是繪制管道的起點到終點的方向，也就是當我們沒有沿著水流方向繪制管道時順水三通就會出現反向的情況，于是也就可以通過更改繪制管道的方向重新生成三通來達到更正順水三通方向的目的。
（箭頭指示為水流方向）
1.刪掉反向的順水三通管件以及連接的主管

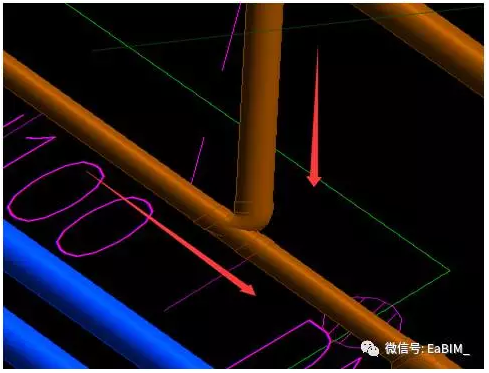

2.沿箭頭方向去繪制新的排水管道，一定要伸出連接節點一部分，不然還是會判定反向連接。
3.在去與上一段管段連接起來，即能使順水三通正常連接。
將Revit中反向連接的順水三通改正的方式的意義：
在Revit中畫排水系統時盡量沿著排水路徑去布置管道，有利于順水三通的正常連接，減少我們在排水系統中的建模時間。
