一、首先，我們可以創建一個樣例剖面視圖
1.將樣例剖面視圖的比例、詳細程度、規程、子規程、可見性、過濾器、鏈接文件和工作集等內容調整到所需樣式。

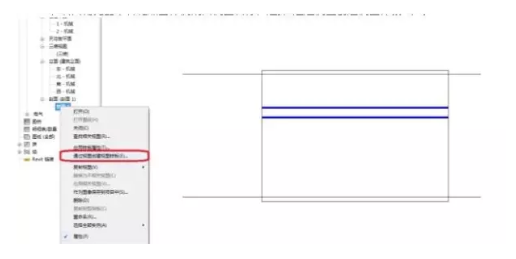

2.在項目瀏覽器中右鍵點擊樣例剖面視圖名稱，選擇“通過視圖創建視圖樣板”命令。

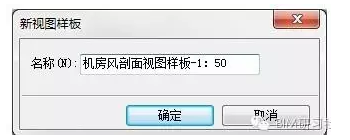

3.隨后在新視圖樣板面板中輸入樣板名稱。樣板名稱應體現此樣板所應用視圖分類及其視圖比例，必要時可添加日期后綴。

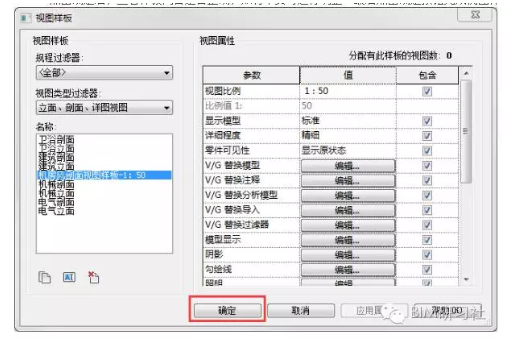

4.點擊確定后，查看樣板內容是否正確，如有不妥可進行調整。最后點擊確定按鈕完成視圖樣板的創建。
二、利用剖面視圖樣板，創建新的剖面視圖。

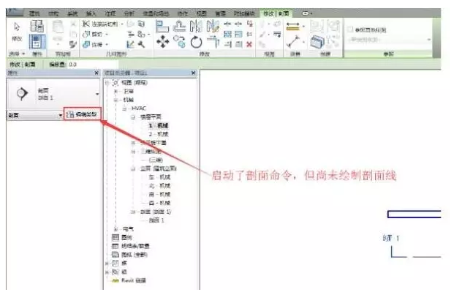

1.點擊剖面視圖命令，在繪制剖面線之前，點擊屬性面板中的“編輯類型”按鈕。
2.在彈出的類型屬性面板中點擊“查看應用到新視圖的樣板”參數后的“無”按鈕，打開應用視圖樣板面板。隨后選中剛才所創建的視圖樣板。
3.一路點擊確定，完成視圖樣板設置。接下來，使用此種類型的剖面創建剖面視圖則自動應用相應的剖面視圖樣板。
