——在剖面視圖中對水管(風管)進行尺寸標注時，通常情況下只能標記到管道的中心線位置，無法標注到管道邊界，因此帶來了諸多不便。

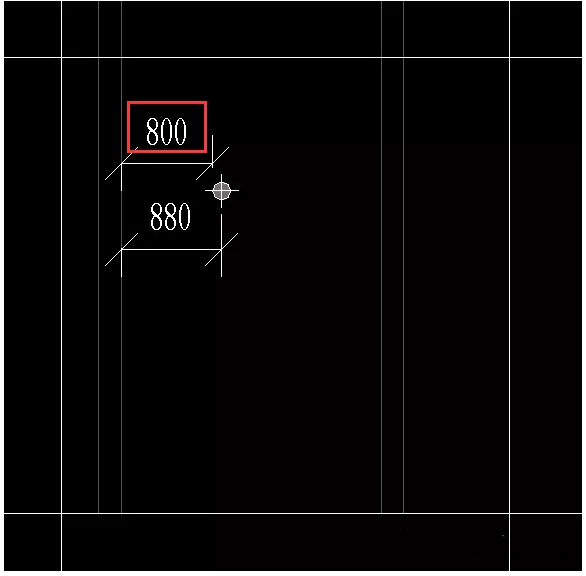

——但在經過“可進行/圖形”中的“升降”命令調節后，可達到如下圖所示結果，直接標注到管道邊界。
詳細步驟及分析如下：

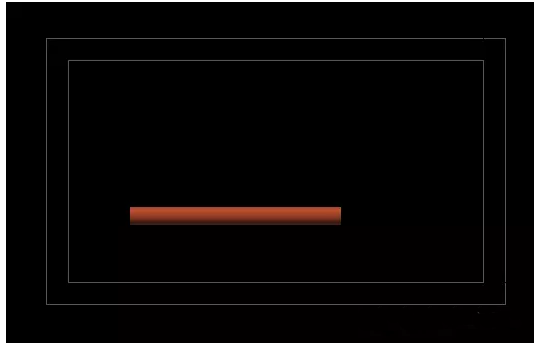

1.在機電樣板中繪制一根管道

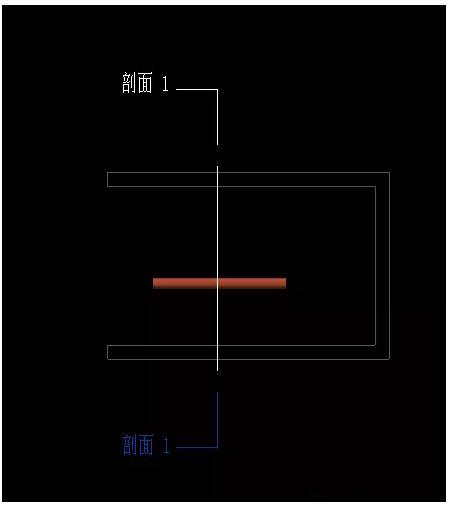

2.在平面視圖中繪制剖面，并進入到剖面視圖

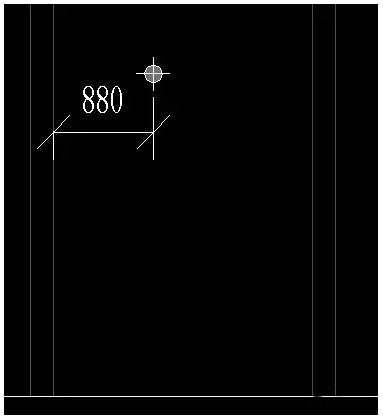

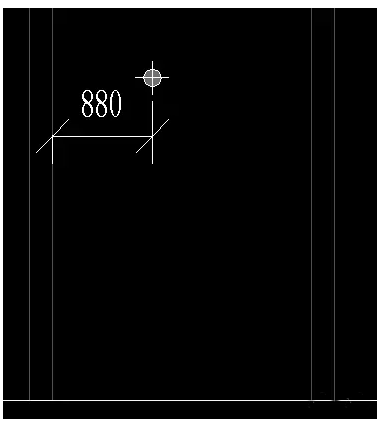

3.在剖面視圖中進行尺寸標注(發現只能拾取到管道的中心線)
4.打開“可進行/圖形”對話框，發現管道(電纜橋架)中的“升、降”命令均處于使用狀態
5.將管道命令下的“升”命令，取消勾選使用

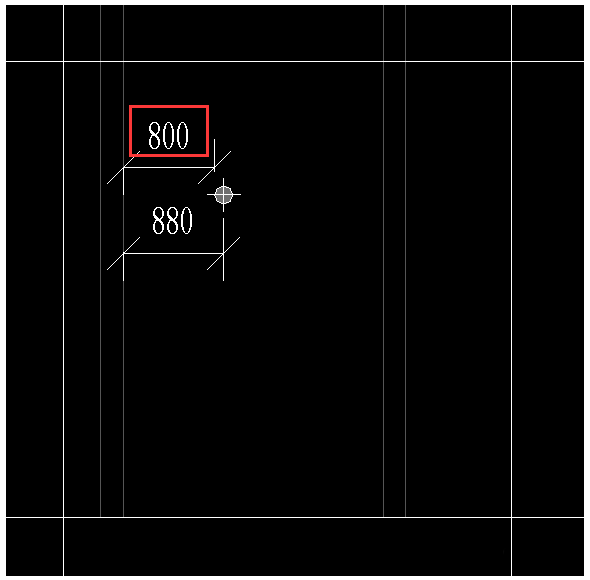

6.回到剖面視圖，再次使用Tab鍵選擇拾取標注位置，可以發現此時，可對管道的邊界進行標注

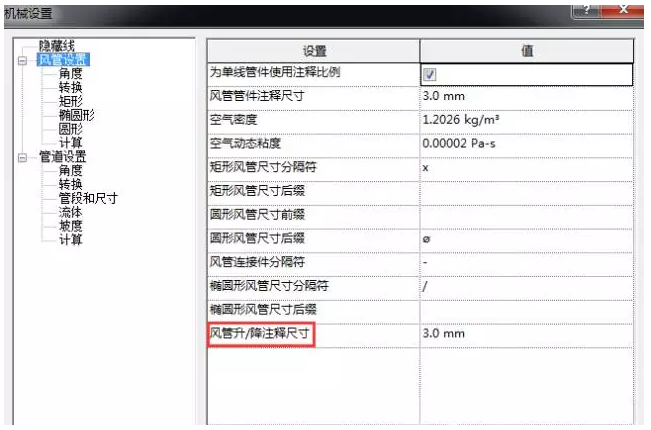

關于“機械設置”下的“管件注釋尺寸”與“管線升/降注釋尺寸”命令意義如下：
管件注釋尺寸：指定在單線視圖中繪制的管件和附件的打印尺寸。無論圖紙比例為多少，該尺寸始終保持不變。
管線升/降注釋尺寸：指定在單線視圖中繪制的升/降注釋的打印尺寸。無論圖紙比例為多少，該尺寸始終保持不變。
