用REVIT繪制橋梁不難，關鍵是橋梁的平面曲線和縱斷面曲線，如何結合，能確定橋中線3D模型，就解決了橋梁在REVIT中繪制問題。
解決方法：用CIVIL繪制中線，把中線導入REVIT作為參照。 步驟：(路中線---3維多段線---樣條曲線)

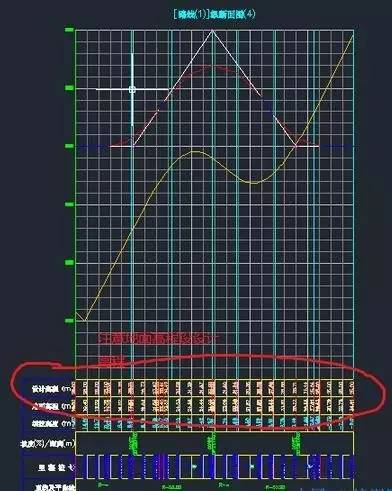

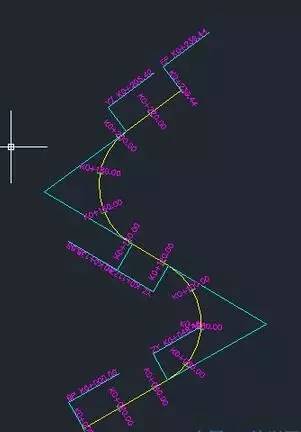

1.在CIVIL中繪制中線的平面和縱斷面

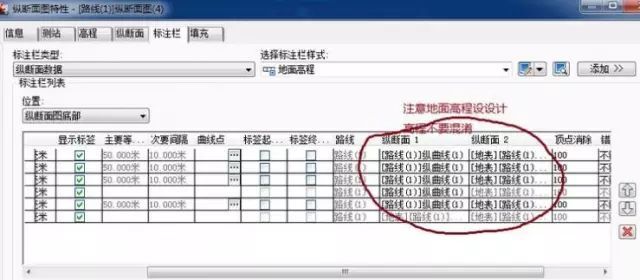

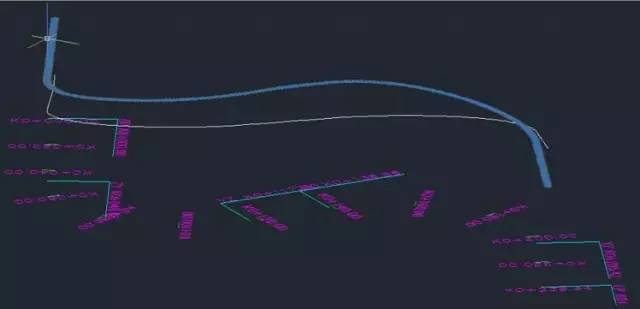

2.轉到C3D 視圖，找到剛才繪制的中線(這里有兩條，一條是地面路線，一條是設計路線，我們所找的就是設計路線，可以查看特性，如果是布局，就是設計路線)，兩次炸開，使之成為3維多段線(出現小點點)。

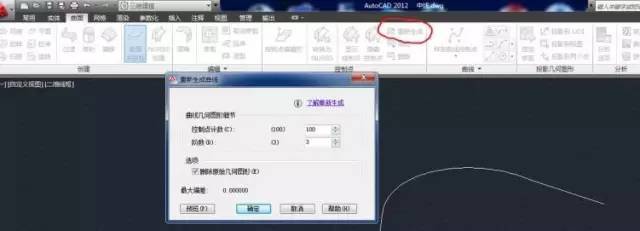

3.新建一個空白CAD文檔，復制剛才炸開的3維多段線，然后用控制點命令中的重生成命令，使3維多段線轉為樣條曲線(重生成的時候，控制點不宜過多，滿足精度要求即可，不然模型很大)。

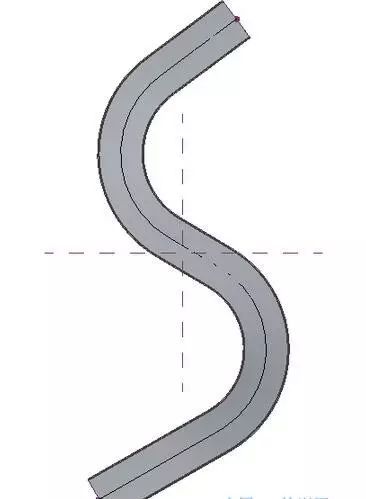

4.在REVIT中新建體量(只有體量中才能選擇CAD中的3維多段線)，導入剛才的CAD文件，這樣就生成模型的時候，就能用3維多段線作為路徑而建模。

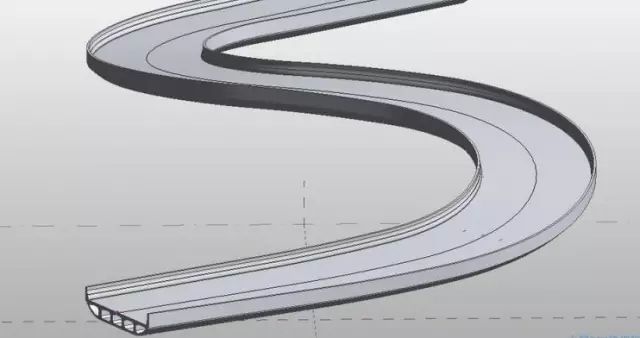

5.建模的時候，要用放養融合，即首位兩截面，一根路徑來創建模型，不然會出現橋面傾斜。
