想要系統性掌握BIM技能，不能只停留在理論知識上，實操也是關鍵一步。
拒絕紙上談兵，提升操作技巧，從點滴開始積累。今天我們來學習Revit實操小技巧之門和窗的載入與放置。
門和窗的載入與放置
門和窗是建筑中最常用的構件。在Revit中門和窗都是可載入族。
在項目中放置門和窗之前，必須先將“門窗族”載入當前項目中。門和窗都是以墻為主體放置的圖元，這種依賴于主體圖元而存在的構件稱為“基于主體的構件”，且在放置門、窗圖元時會自動在墻上形成剪切洞口，不用在墻上再開洞口，本節將使用構件為項目“７Ｆ”(七層)標準層創建門窗。
(１)門窗屬性和類型。單擊功能區“建筑→門”命令，功能區顯示“修改｜放置門”，如圖1所示
圖1修改｜放置門
提示：“屬性”欄門和窗“底高度”區別:門的“底高度”基本是“０”，而窗的“底高度”是窗臺高，所以在創建門窗時候需要注意查看一下“底高度”參數。
單擊門“屬性”欄中的“編輯類型”，打開門的“類型屬性”對話框，如圖2所示，其中可以載入族、復制新的類型。類型參數中常用來修改的基本參數是材質和尺寸標注，這些參數可以按照項目的需求進行修改。
圖2門類型屬性

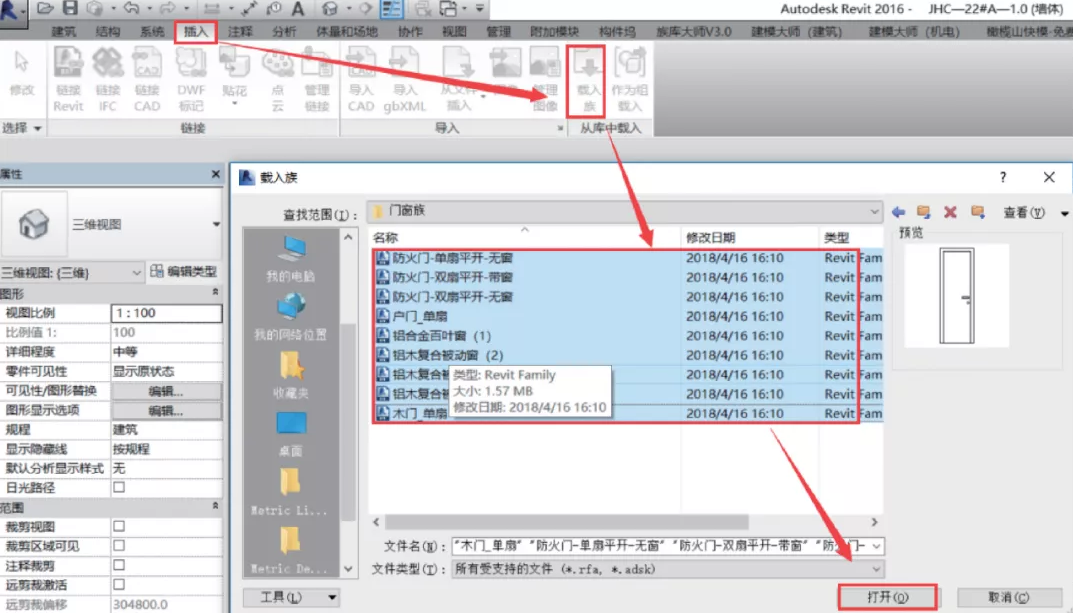

(２)載入門窗族。如圖３所示方法載入門窗族。
圖3載入門窗族
(３)放置門、窗。接上小節模型，或打開“模型＼第三章＼建筑模型＼ＪＨＣ—２２＃Ａ—１.０(墻體)”模型，進入“Ａ—７Ｆ—１７.６００”樓層平面圖，放置門、窗步驟如下:
１)在功能區單擊“建筑→門”命令。
２)在門的“屬性”欄下拉列表中選擇對應ＣＡＤ底圖上標記的門、窗標號的門族，此處以“鋁木復合被動門＿單扇—ＢＭ１６２２”舉例說明。

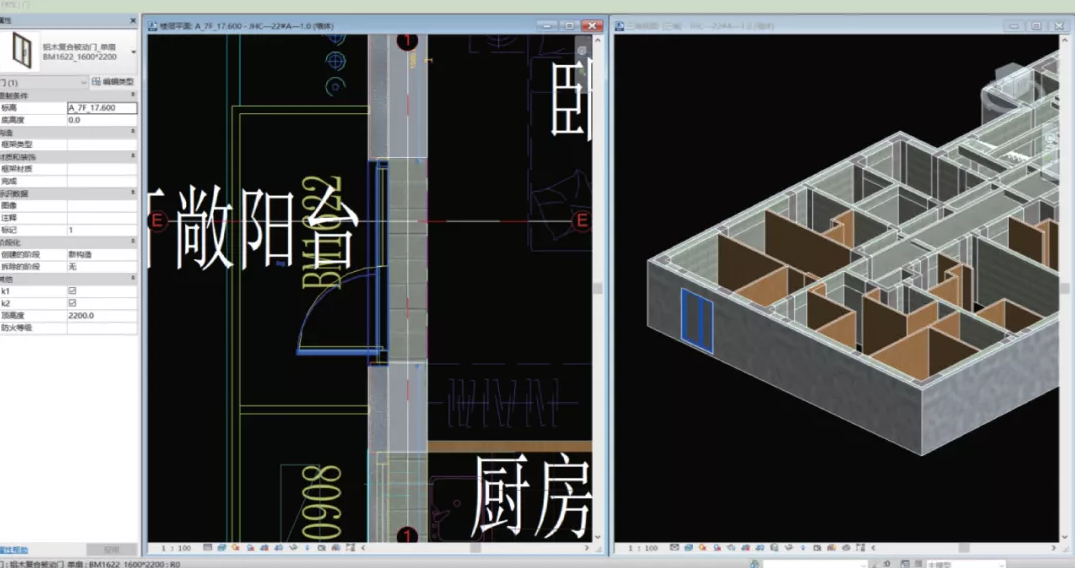

３)鼠標指針移到①軸線與?軸線相交的墻上，等鼠標指針由圓形禁止符號變為“小十字”之后單擊該墻，在鼠標單擊的位置生成一個門，然后再適當調整它的位置，使其與ＣＡＤ底圖中標明的門的位置一致，如圖4所示
圖4放置門
提示：單擊門上藍色的翻轉按鈕(或者是<Spacebar>鍵)，更改門的方向。

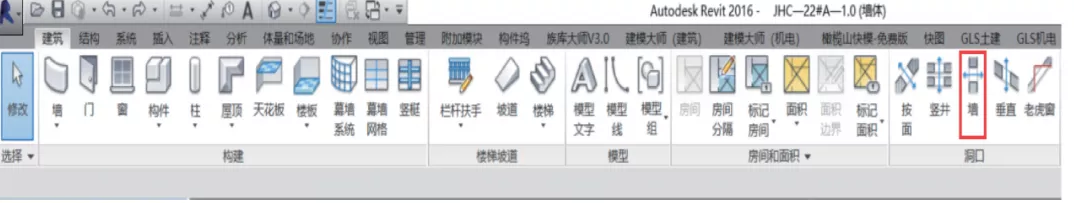

４)因加氣混凝土砌塊墻外還有保溫墻體，所以放置門、窗時，需結合剖面框對相對在內部的加氣混凝土砌塊墻進行開洞處理，可以使用“建筑→洞口→墻”來開洞，如圖5所示
圖5開洞
此命令下選中墻體，放置洞口的框，然后選中此框，可通過選中其邊界上的“小三角”來調節到合適位置，按<ＥＳＣ>鍵退出即可，效果如圖6~圖8所示

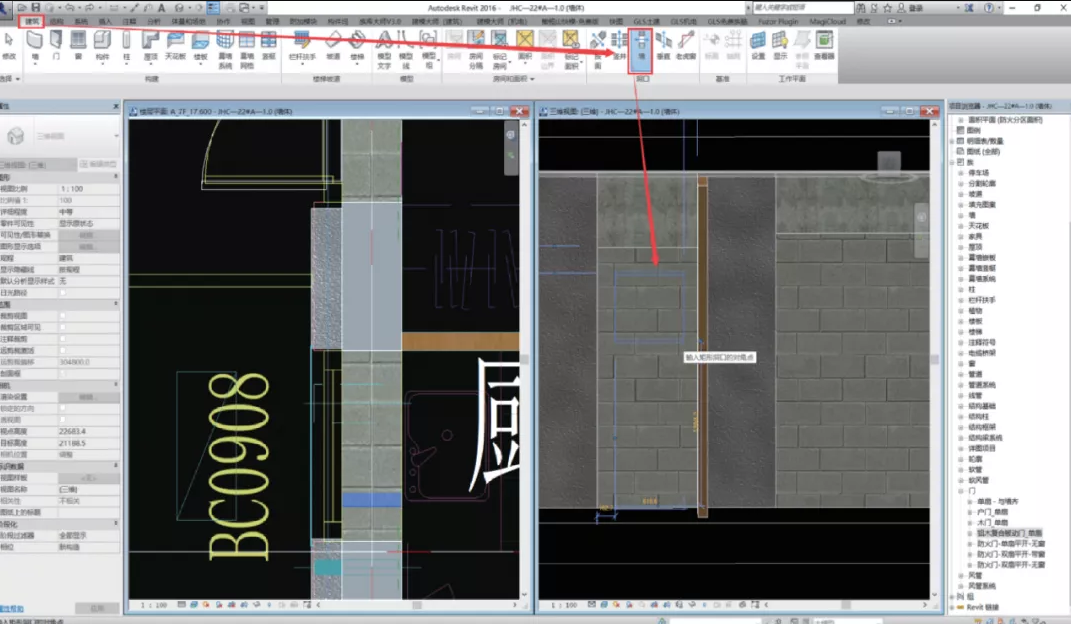

圖6放置洞口

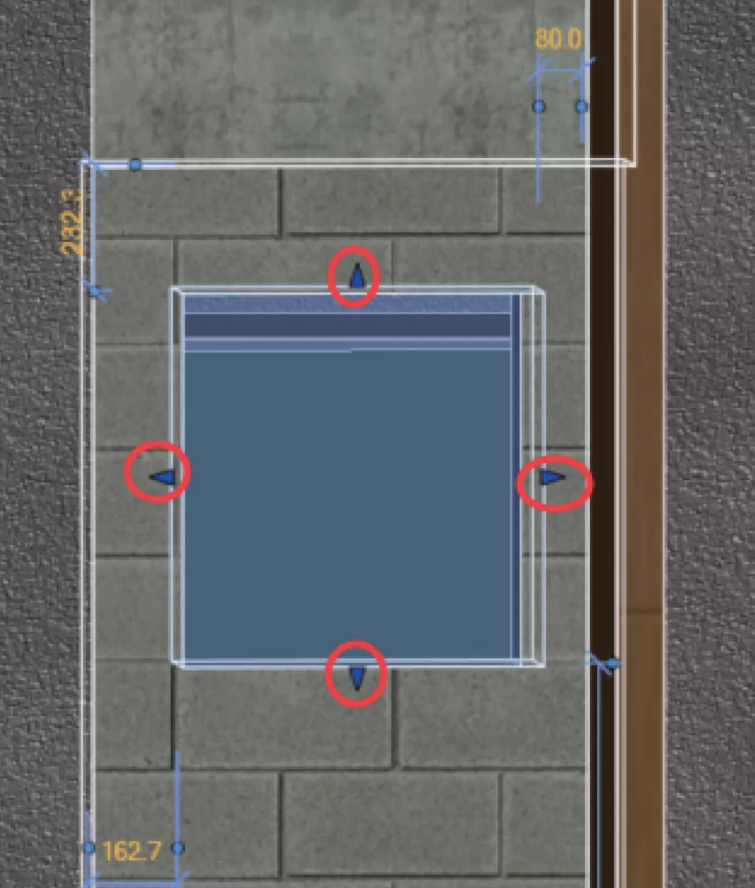

圖7洞口調整

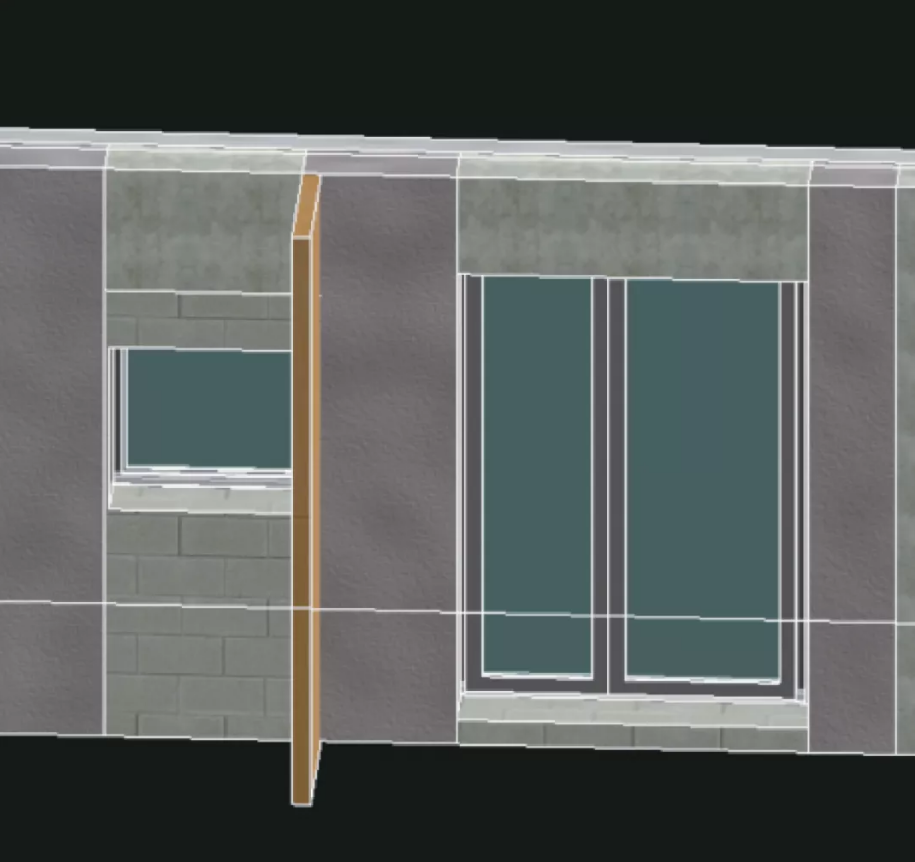

圖8洞口剪切完成
提示：放置窗的步驟與上面介紹的門步驟相同，但請注意窗在放置前需將底高度設置為“９００”

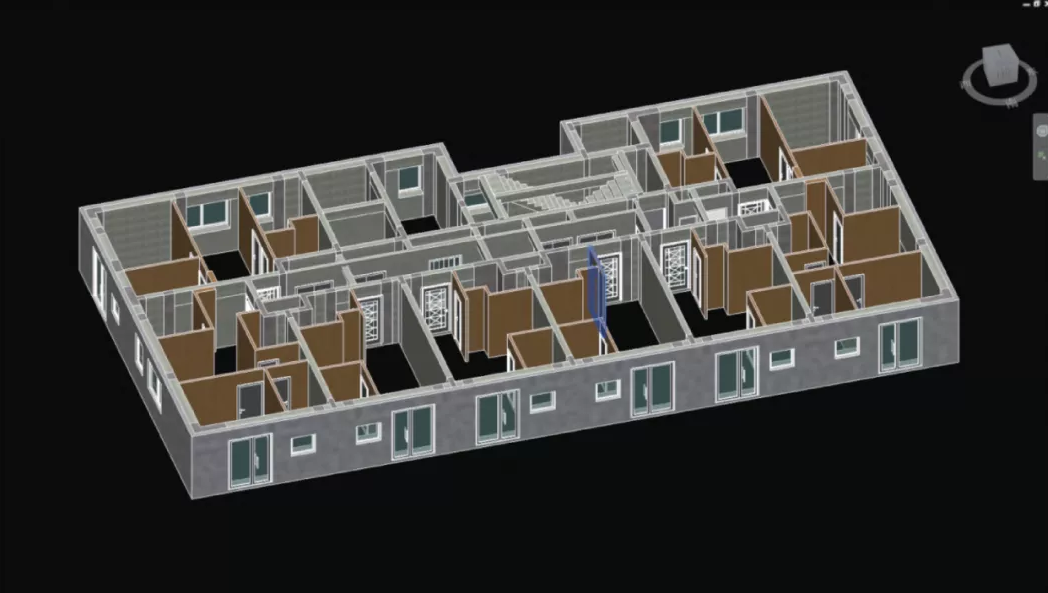

５)本層門窗放置完成。如圖9所示
本層門窗放置完成
