文章來源：BIM藍圖
使用軟件：AutodeskRevit
Tips：以下解題思路僅限于我個人，還有更多解題思路！
繪制步驟：
1、新建項目
2、立面視圖建立標高，用于控制大平屋頂和柱子高度

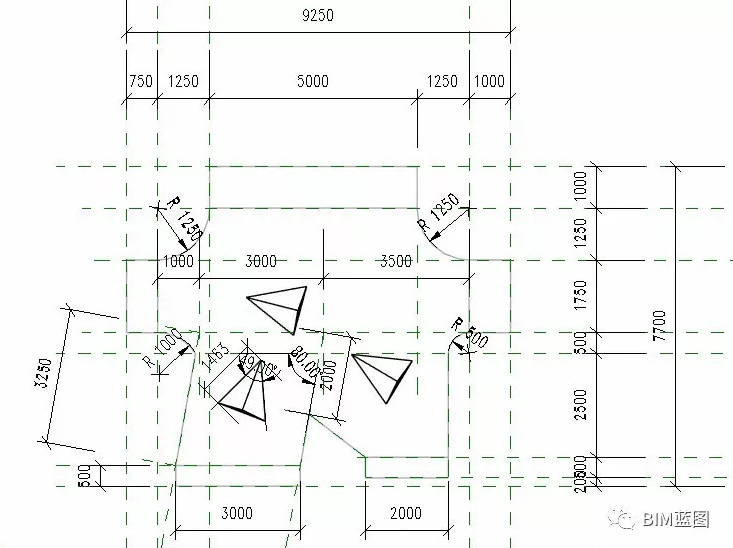

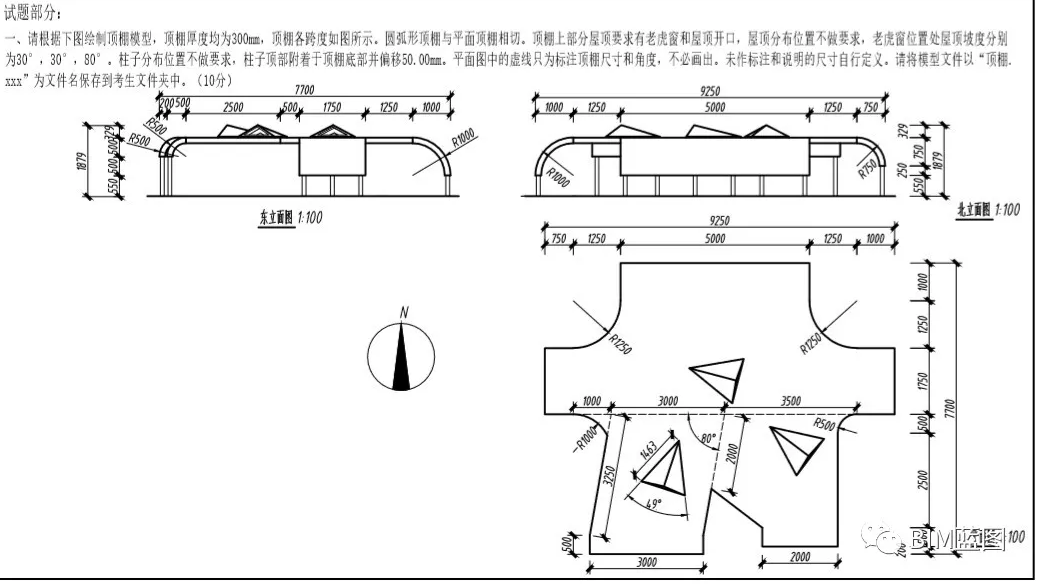

3、進入大平屋頂平面，按題目尺寸參照平面定位

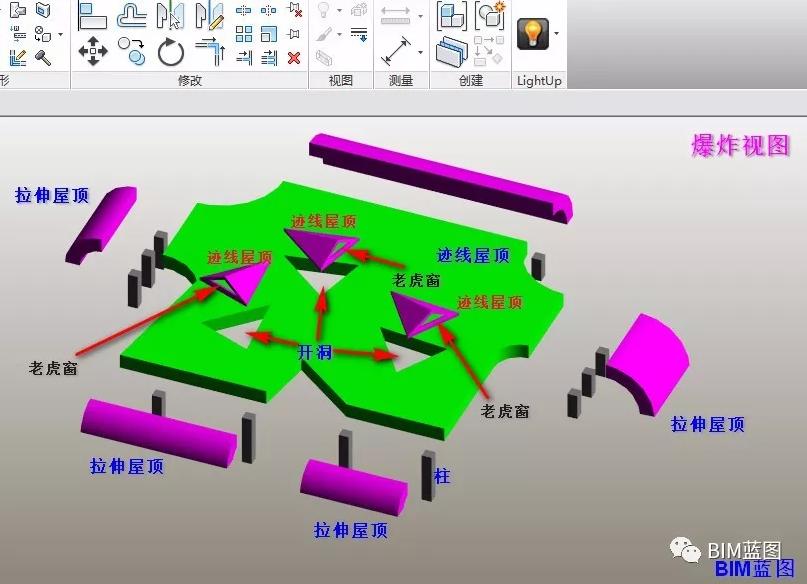

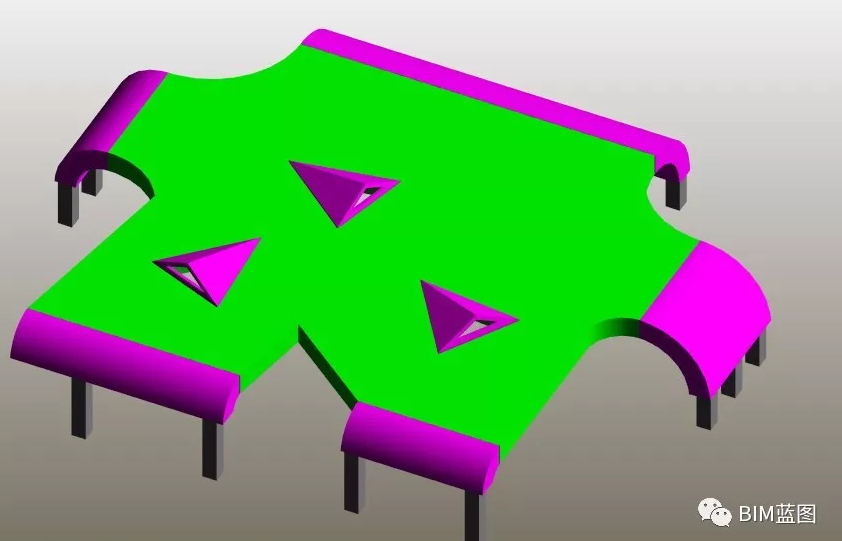

4、使用跡線屋頂繪制大平屋頂，使用拉伸屋頂繪制弧形屋頂，使用跡線屋頂繪制大平屋頂上面三個小斜屋頂。
注意：
1、除三個小斜屋頂位置擺放和柱子尺寸，位置沒有要求外，其余全部有尺寸及定位！
2、拉伸屋頂要與大平屋頂相切
3、大平屋頂要在三個小斜屋頂投影位置開洞
4、三個小斜屋頂使用按面開洞做老虎窗
5、三個小斜屋頂三條邊有坡度
