文章來源：BIMproject 王馮聰
1、按照創建T型三通的方法繪制出主管并添加參數標簽：主管外半徑、端點到中心距離；
2、繪制三個豎直方向的參照平面，如下圖，將其中一個參照面對齊鎖定在主管端點，并添加尺寸標注參數標簽“中心到套管距離”、“曲面水平距離”如圖，繪制兩個水平參照面，添加尺寸標注參數標簽“曲線半徑”、“曲面端點到中心距離”；

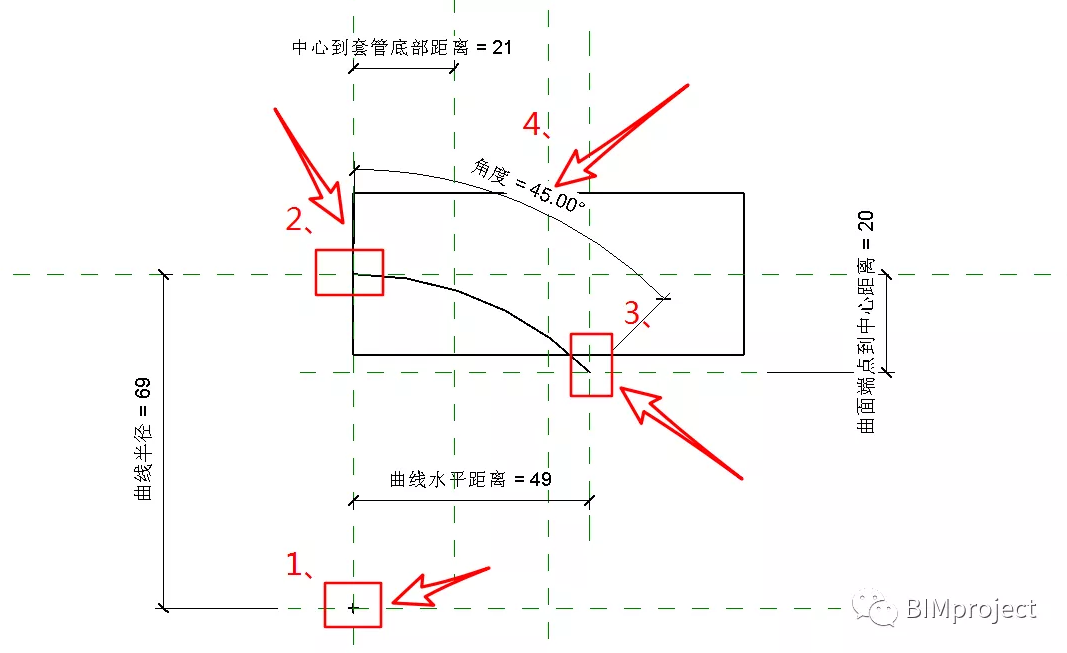

點擊“創建”選項卡下的“模型線”工具使用“起點-終點-半徑弧”命令繪制如下圖曲線，點選模型線，在實例屬性欄勾選“中心標記可見”，對齊鎖定曲線半徑對應的參照面，然后將曲線端點對齊鎖定在剛剛繪制的兩個豎直參照平面上，同時將主管端點處的曲線對齊鎖定在主管中心水平參照面，將另一個水平參照面對齊鎖定在曲線端點處，點選曲線將角度臨時尺寸標注轉換為永久尺寸標注，并將該角度尺寸指定為“角度”參數標簽；

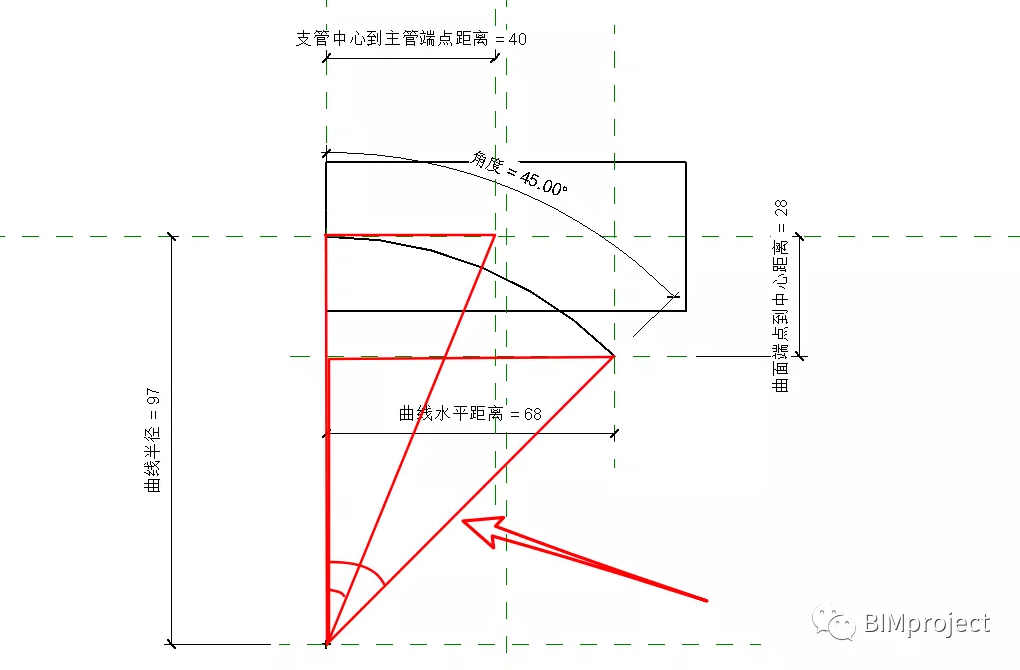

導入查找表格文檔“M_TeeSanitary-PVC-Sch40-DWV”，輸入公式：支管中心到主管端點距離=size_lookup(查找表格,"CtSB",0.66*公稱直徑+23.6mm,公稱直徑)；曲線半徑=支管中心到主管端點距離/tan(角度/2)；曲線水平距離=曲線半徑*sin(角度)；曲面端點到中心距離=曲線半徑*(1-cos(角度))；

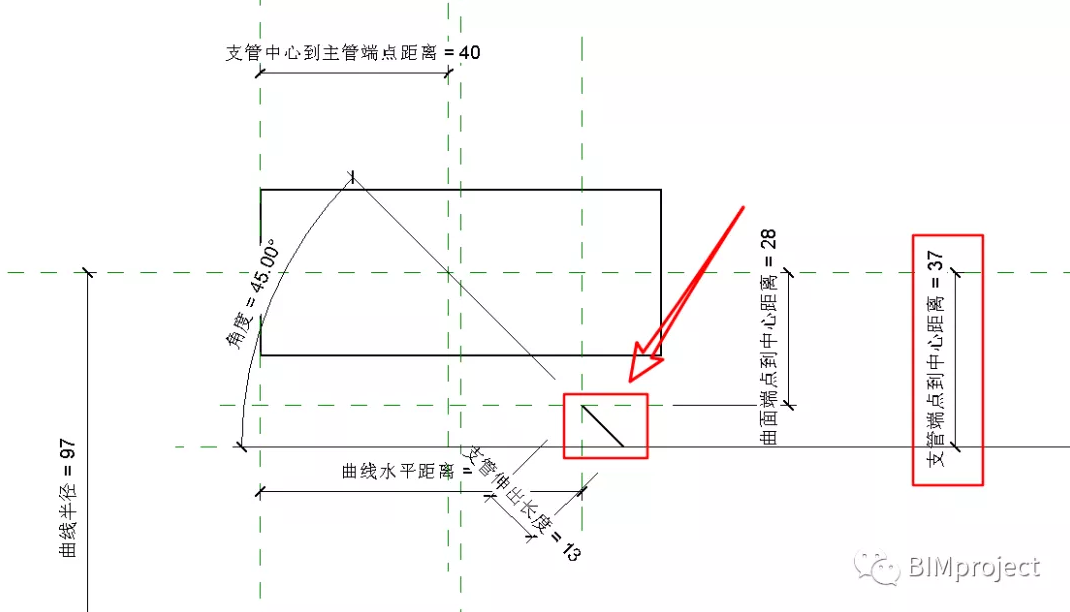

繪制水平參照面，標注該參照面到中心水平參照面的距離并添加標簽“支管端點到中心距離”；繪制如圖模型線將模型線端點對齊鎖定在兩個參照平面上，標注模型線長度并添加標簽“支管伸出長度”；使用角度尺寸標注模型線與剛剛繪制的參照面之間的角度并指定標簽“角度”；
添加公式：支管伸出長度=size_lookup(查找表格,"SDpt",0.5*公稱直徑,公稱直徑)；支管端點到中心距離=支管伸出長度*sin(角度)+曲面端點到中心距離；這樣基本的形體就創建好了；
