文章來源：BIMproject
“首選連接類型”即支管連接到主管的連接方式，下面為大家介紹水暖電各專業管道首選連接類型的設置方法。

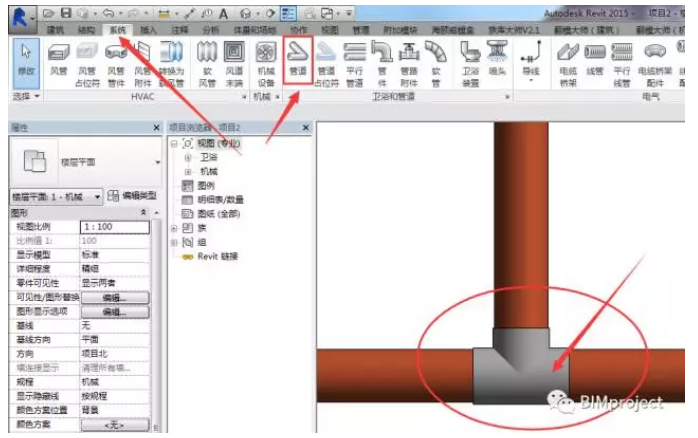

1.打開軟件，在“系統”選項卡下點擊“管道”，在繪圖區域任意繪制一段管道，按鍵盤“ESC”鍵結束繪制，再次繪制管道，拾取到管道中心線，沿垂直方向繪制，此時管道自動生成三通連接件；

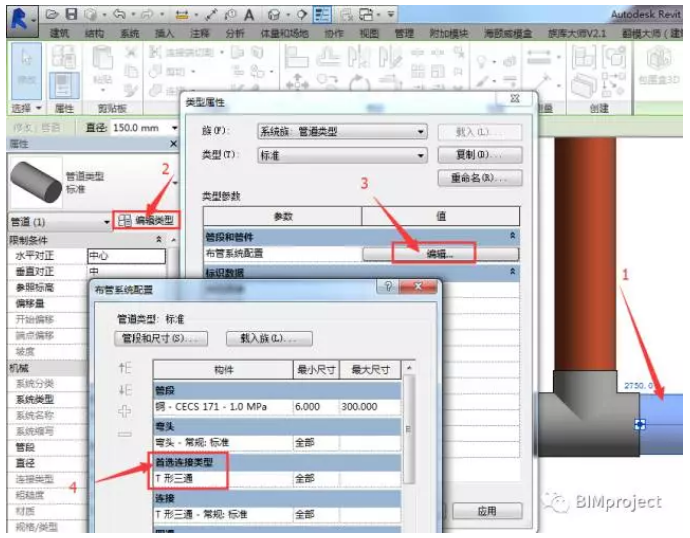

2.點選管道，在左側實例屬性欄點擊“編輯類型”，進入“類型屬性”對話框，找到“布管系統配置”進行編輯，在彈出的對話框找到“首選連接類型”；
3.點擊下拉箭頭可以選擇該類型管道的默認連接方式（給排水專業管道主管、支管的連接一般都是各種樣式的三通，沒有接頭的說法）；
（管道的所有連接件類型都在這里設置，包括：彎頭、三通、四通、過渡件、活接頭、管堵，管道連接件必須提前載入到項目中，再進入“類型屬性”對話框設置）；

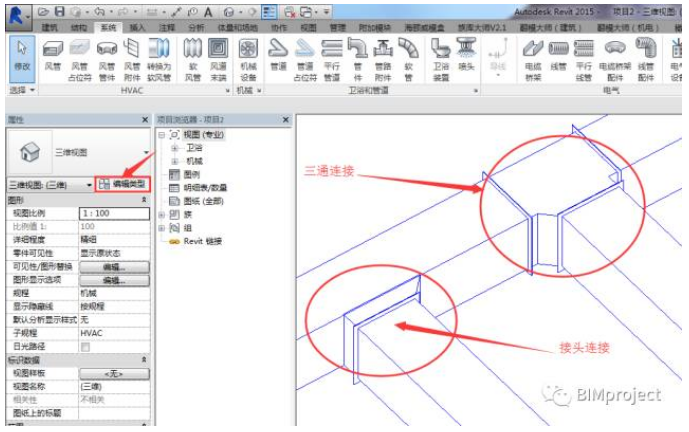

4.風管的“首選連接類型”設置方法跟給排水專業管道設置相同，但是風管有接頭連接，當“接頭”連接時，主管不會被打斷，支管通過一個“接頭”插入連接主管；

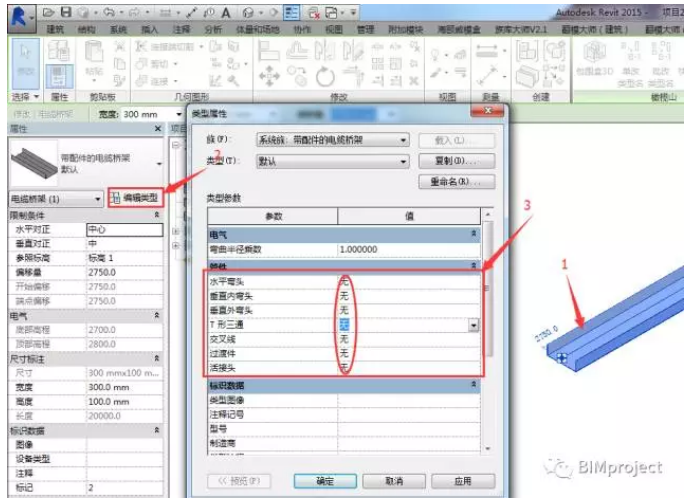

5.電纜橋架和線管的繪制并不像管道那樣進行設置，任意繪制一段電纜橋架，并將其選中，打開“類型屬性”對話框；此時并沒有“布管系統配置”，而是直接對管件進行載入選擇；
（Revit提供兩種不同的電纜橋架形式：“帶配件的電纜橋架”和“無配件的電纜橋架”?！盁o配件的電纜橋架”適用于設計中不明顯區分配件的情況，它們是作為兩種不同的系統族來實現的；“帶配件的電纜橋架”在類型屬性中的“管件”參數比“無配件的電纜橋架”多了“T形三通”和“交叉線”；電氣線管也是一樣的）。

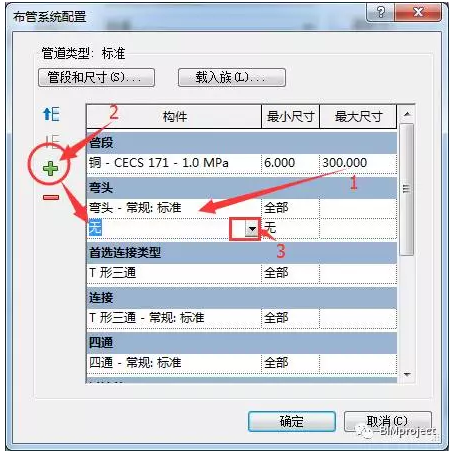

（注：1.如果需要為一種類型設置多種管件，選中該類型所在的行，點擊左邊的綠色加號添加一行，下拉選擇需要的管件；
2.為什么在相對應的下拉列表中能正確的顯示對應的管件族呢？是因為制作族的時候在其“族類型和族參數”對話框中將“零件類型”選擇了對應的類別；

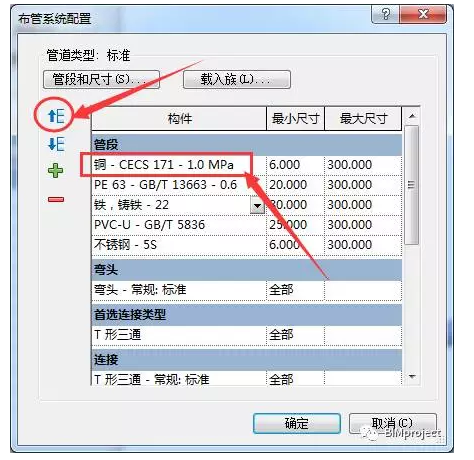

3.在“布管系統配置”對話框中可以通過藍色的上下箭頭調整管件選用的優先級，排在最上面的管件作為默認管件）
