文章來源：BIMproject 王馮聰
導入到Revit中的CAD圖紙是傾斜的，我們需要把Revit模型整體旋轉時，可以采用“旋轉正北”工具來實現，（注：項目北是為了建模或者設計時候，方便工程師的操作將模型以上北下南、左西右東的方式顯示視圖；正北是項目與總圖或者說實際地理位置的實際方向坐標）。

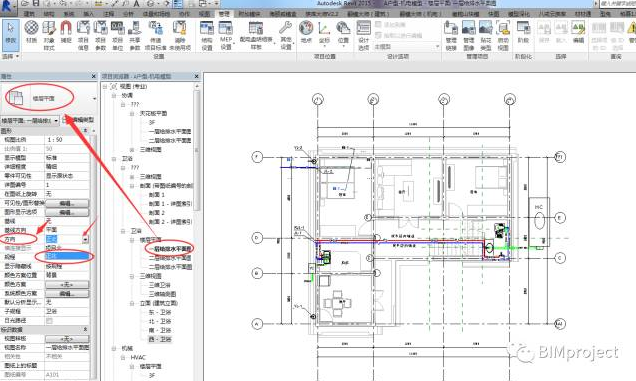

1.打開項目平面視圖，在樓層平面“屬性”欄中，將“方向”修改為“正北”，然后單擊“應用”；

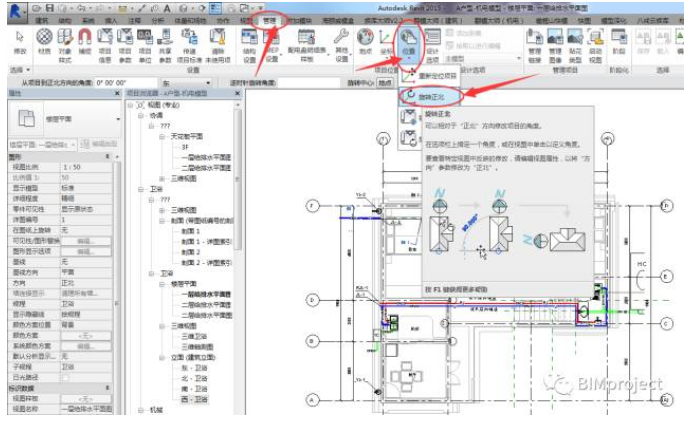

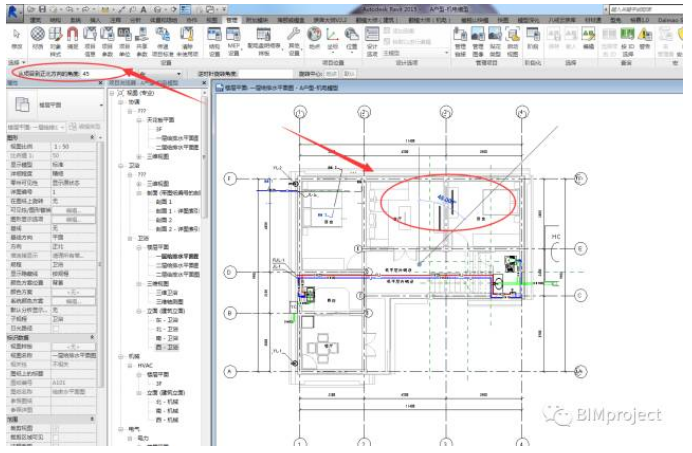

2.單擊“管理”選項卡“項目位置”面板，選擇“位置”下拉列表下的“旋轉正北”命令，在選項欄上，輸入一個值作為“從項目到正北方向的角度”以設置旋轉角度。

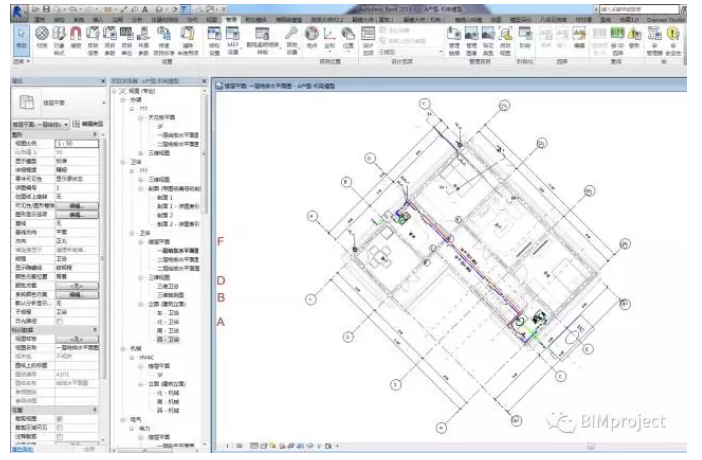

（或者鼠標點擊選擇起點，輸入旋轉角度值再次點擊完成旋轉操作）
3.還有一個方法可以快速的對項目進行旋轉操作，在樓層平面“屬性”欄中，將“方向”修改為“正北”，然后點擊視圖屬性欄的“顯示隱藏的圖元”命令，找到被隱藏的“項目基點”；
修改項目基點“到正北的角度”值即可旋轉模型視圖；
（注：將視圖旋轉到“正北”方向可以確保自然光照射在建筑模型的正確位置，并確保正確地模擬太陽在天空中的路徑）
