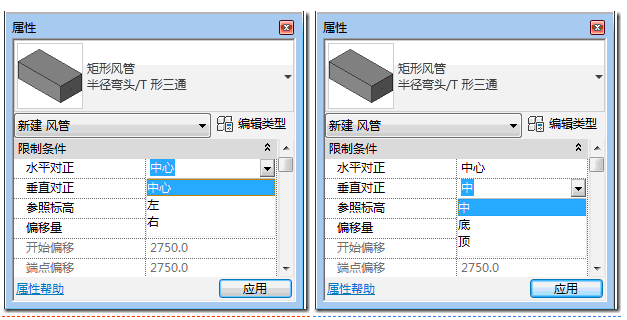

MEP中為風管分別提供了三種水平和垂直對齊方式。

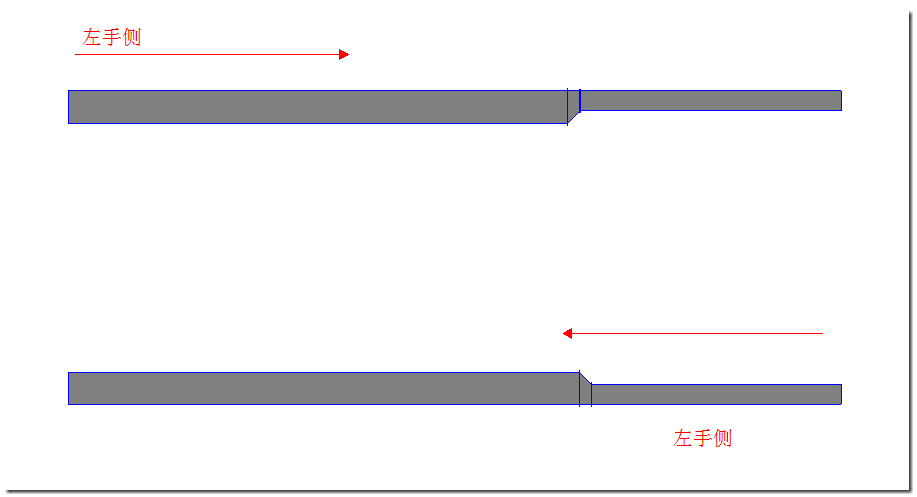

采用這三種對齊方式的效果，不僅和該處選擇的對齊方式有關，還與風管的繪制方向有關。下圖所示為將水平對正設定為左時的兩種不同效果。上風管為左到右方向繪制，下風管為右到左繪制。
一種較為簡單的對齊方式為假設你正對著繪制方向，左對齊就是用你左手邊那條邊線對齊，右對齊就是以你右手邊那條邊線對齊。上圖中，兩段風管都是在左手邊。
