在REVIT模型中應當放置機電管線支架,以指導施工。

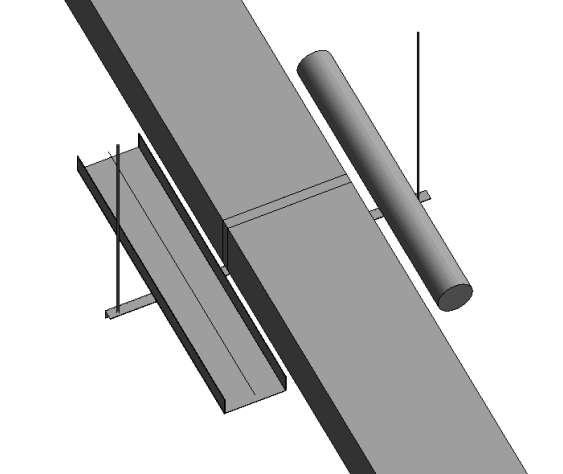

創建機電管線支架族的創建兩種思路,一種是在MEP中創建基于機電管線的族,風管附件,水管附件等,因為風管一般為建筑中占用空間最大的管道類型,因此不妨創建一個類型屬性為“風管附件”的吊桿支架族,將其載入到項目中,直接將其“安裝”在風管上。可給吊桿,角鋼等的長度設置“實例參數”,方便項目中進行調節。


這樣的支架族方便使用在有機電管線的地方可以直接插入,因其附著在機電管線上,當后期對管線進行修改時,比如進行移動等的操作時,該類型的支架能自動變更,缺點就是不方便控制,靈活性太差,在只有電纜橋架的地方,該方式無法實現,因為沒有基于橋架的附件,該方式也與實際安裝方式不符。

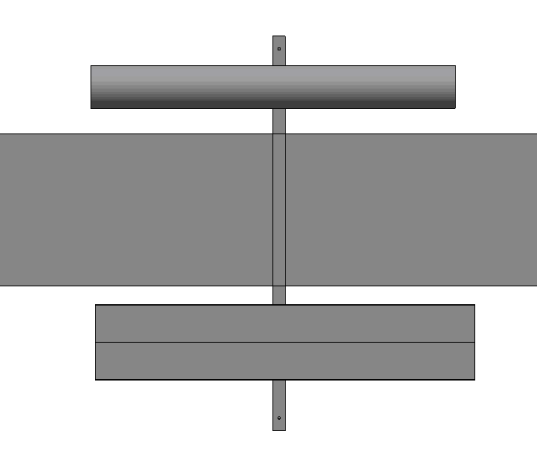

另一種思路就是創建基于常規模型的族,該族在項目中是孤立的,不能跟著管線一起變動,一旦機電管線進行了調整,每個族實例要單獨調整。

這兩種方式都是事先定義了吊架的樣式,在一些需要特殊支架的地方估計不能使用。

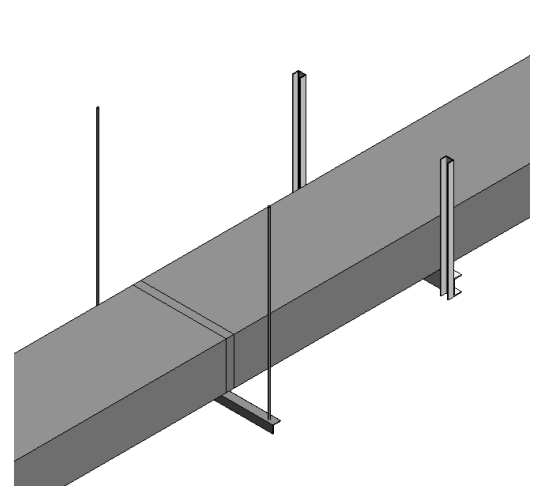

還有一種方式就是利用“結構框架-熱軋槽鋼”替代支架族,因為梁只能在REVITSTRUCTURE中創建,在REVITMEP中不方便使用(在REVIT2013中不存在該問題),調節起來也不方便;單獨創建角鋼或者槽鋼族(五金手冊中對角鋼槽鋼的各個參數有詳細的說明)的項目與跟實際施工中一樣,將獨立的槽鋼或者角鋼拼接成需要的支架樣式,這樣不管需要什么樣式的支架都能組合出來,這是一種最符合實際情況的支架創建方式。
