Revit對齊工具用來將一個或多個圖元與選定圖元對齊，比如建筑建筑時可以將梁、墻、柱等對齊到軸網，或者其它類似的圖元的對齊，可以對齊同一類型的圖元，或者不同類型族間的對齊，可以在二維視圖、立面視圖和三維視圖中對齊圖元，在三維視圖中，可以將墻的表面填充圖案與其它圖元對齊。

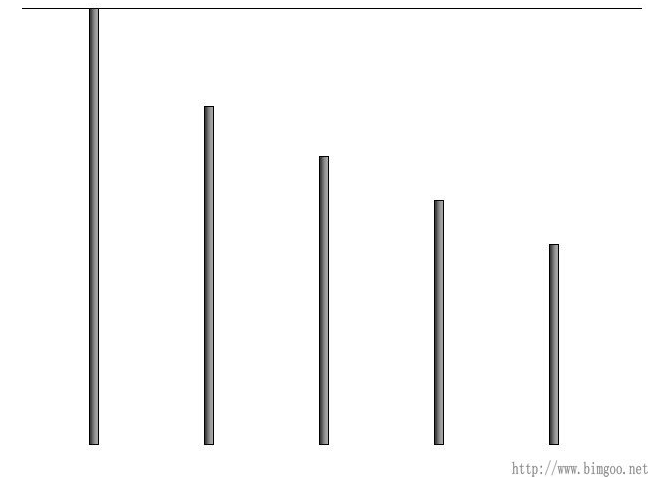

激活“修改》對齊”工具，選擇一個圖元的邊線，再單擊另一個圖元的邊線，那么第二個圖元將對齊到第一次選擇的邊線，如果需要將多個圖元對齊到同一個位置的情況應該怎么做呢，比如下圖中將右邊四根稍短的官道頂部全部對齊到上部模型線？是否需要分別使用四次“對齊”命令分別將四根管線單獨對齊呢？
Revit的對齊工具提供了”多種對齊“方式，在激活“對齊”命令的情況下，Revit屬性欄有一個“多重對齊”的單選框，勾選該項，能夠?qū)⒍鄠€(gè)圖元對齊到同一個選定圖元。

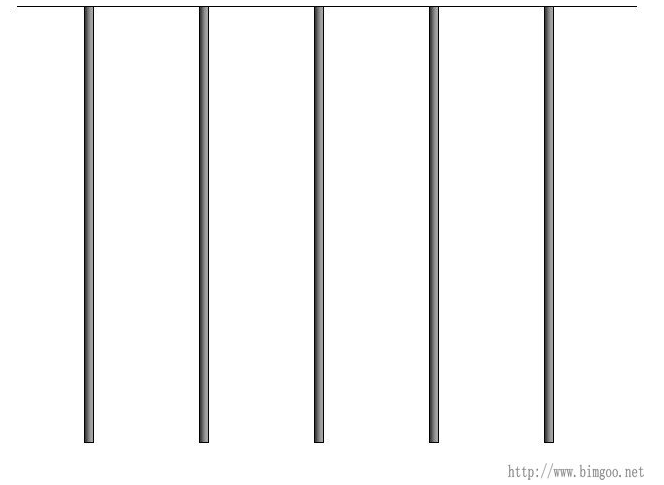

在上面的問題中，就可以激活對齊命令，勾選“多重對齊“屬性，點擊那個模型線，然后分別四根需要對齊的管線頂部，那個四根管線即可快速的對齊到模型線。
Revit默認該屬性沒有勾選，可將其勾選，以后使用對齊命令即可直接多重對齊。
