Revit如何單獨設置鏈接文件的視圖范圍?機電專業出圖時我們會將建筑結構的模型以鏈接的形式導入到項目中，作為底圖進行標注參照，但是鏈接的模型部分圖元我們是不需要顯示的，需要調整視圖范圍控制圖元的顯示，這樣與項目本身的視圖范圍就會有沖突，怎樣單獨設置鏈接模型的視圖范圍呢?
首先我們要在建筑結構模型中調整好各樓層的視圖范圍內圖元的顯示，鏈接到機電項目模型中;
打開“可見性/圖形”替換對話框，切換到“Revit鏈接”窗口，找到鏈接的文件，點擊“顯示設置”下的“按主體視圖”按鈕，進入到“Revit鏈接顯示設置”對話框;

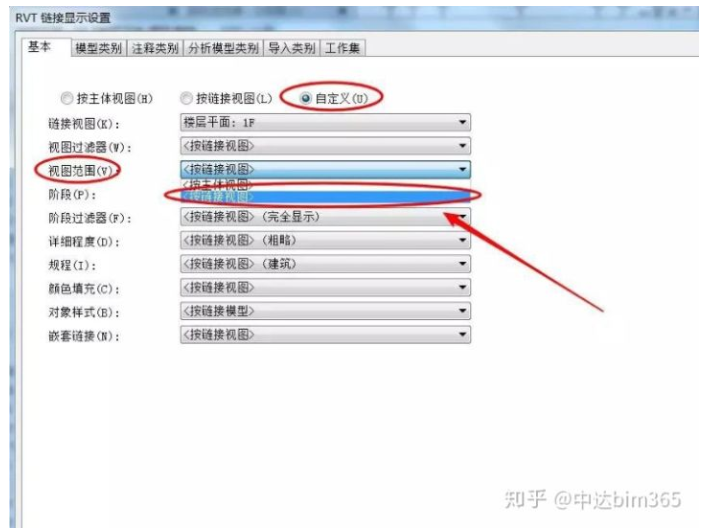

在“基本”窗口下選擇“自定義”，并找到“視圖范圍”字段，將“視圖范圍”的顯示修改為“按鏈接視圖”，單擊“確定”完成設置。
在平面視圖中我們會看到鏈接模型的視圖范圍已經按照它本身的視圖范圍設置，不再受項目視圖范圍的影響。
