Revit嵌套族二維表達線載入到項目中不顯示是什么原因?嵌套族添加了二維表達模型線，并設置好可見性，載入到族中以后，再將族載入到項目環境中發現，二維表達線不顯示了是怎么回事?
如圖，管件模型添加了二維表達線，并設置可見性，在“粗略”和“中等”模式下勾選顯示，“精細”模式下不顯示;模型實體可見性只在“精細”模式下勾選顯示;
將該管件作為嵌套族載入到彎頭族中，此時，管件模型實體和二維表達線將作為一個整體被選中，編輯“可見性/圖形替換”必須將所有詳細程度模式都勾選，載入到項目中才會正常顯示嵌套族的二維表達線型。

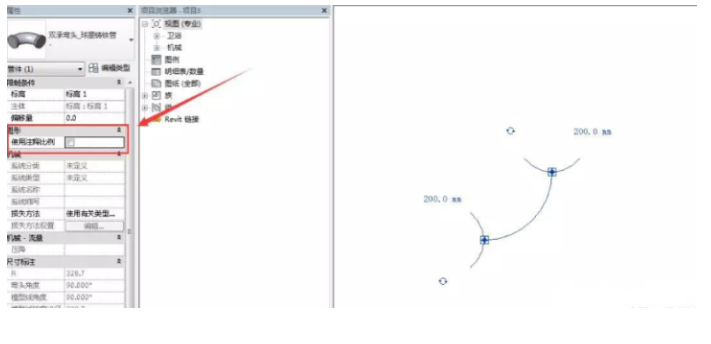

如果應用了上述方法還是不顯示二維表達，在項目環境中選中彎頭族，取消勾選屬性欄的“使用注釋比例”選項，即可。
出現這個問題的原因是嵌套族設置的族類別與彎頭族的類別不一致，二維表達線的子類別與類別也不同，還有一種修改方法是直接來更改嵌套族類別以及二維表達線的子類別。
