Revit如何自定義立面視圖與項目方向保持一致?

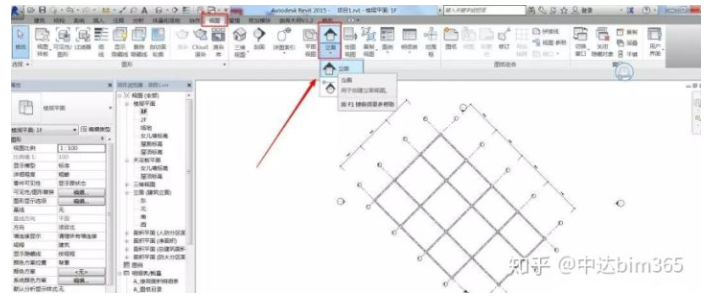

1、點擊“視圖”選項卡“創建”面板中的“立面”命令，單擊下拉三角形展開，選擇“立面”;

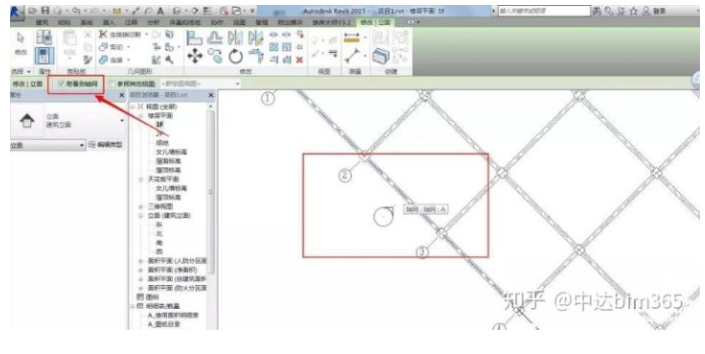

勾選選項欄中的“附著到軸網”，此時新建的立面視圖將會自動捕捉到軸網，并垂直于軸網放置;
打開新建的立面視圖便可以看到項目模型當前面的正視圖。

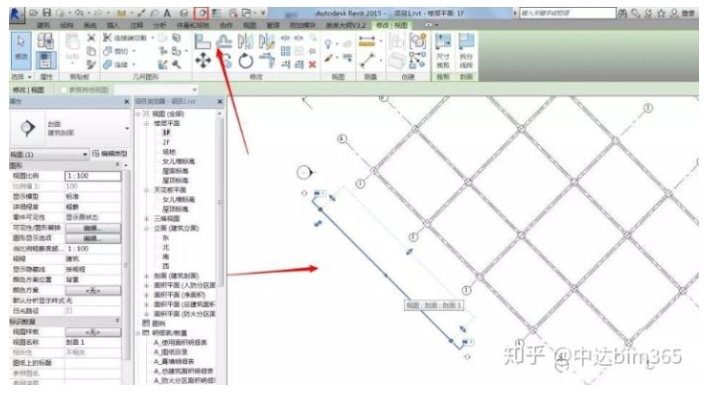

2、選擇快速訪問工具欄的“剖面”工具，平行于項目模型的方向上繪制剖面，然后到剖面中查看視圖。

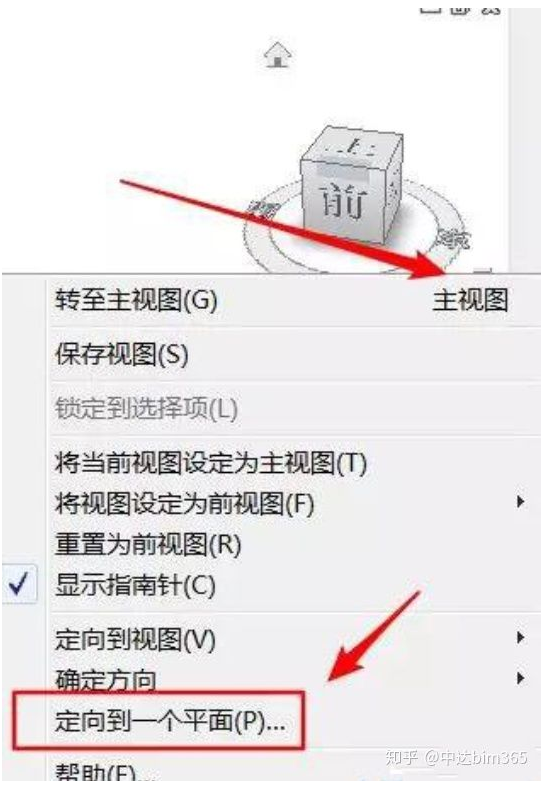

3、如果我們想在三維視圖中查看呢該怎么調整?打開三維視圖，點擊“Viewcube”下方的三角形展開，選擇“定向到一個平面”，然后拾取模型中一個平面即可轉到相應的視圖平面(如果模型中沒有可拾取的平面，可先在樓層平面視圖中繪制一個參照平面)。
