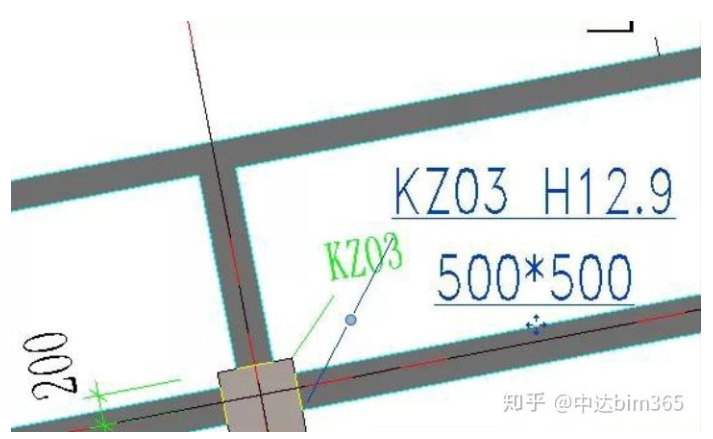

Revit注釋標記族沒法旋轉怎么辦？注釋標記族默認是水平或垂直放置的，但是根據項目的實際情況可能需要放置成與構件一致的方向，或者其他的一個顯示角度，這個角度我們怎么來控制呢?
首先放置好的注釋族是沒法使用旋轉命令進行旋轉的，要旋轉方向需要按照以下操作進行：

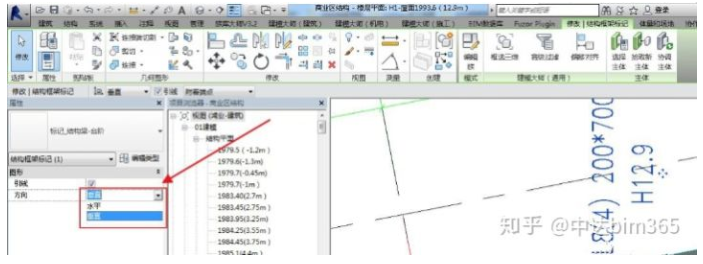

1、選中注釋標記族，在其屬性欄中找到“方向”可以修改方向為“水平或垂直”;

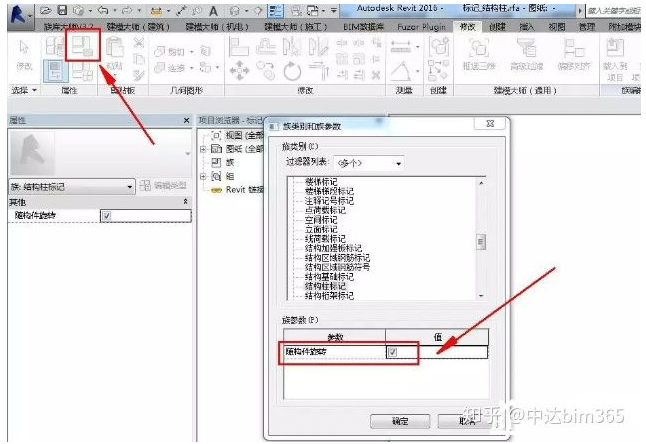

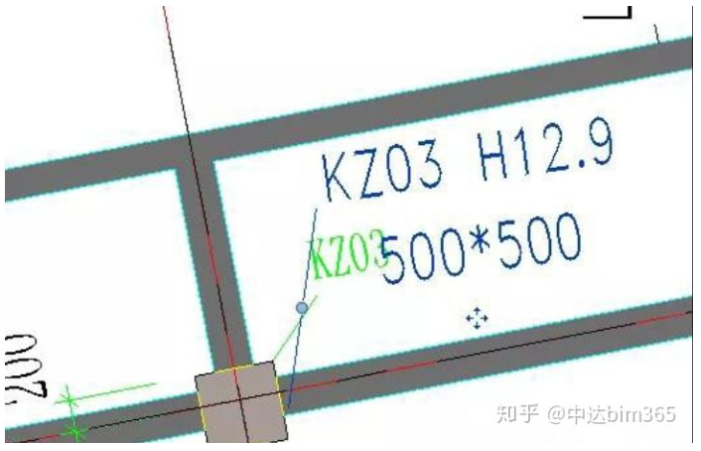

2、如要使標記與構件方向保持一致，需要進入到注釋族編輯環境中，點擊“族類別與族參數”在彈出的對話款中勾選“隨構件旋轉”，單擊確定;
3、如果還是不能修改到合適的位置，那就再次進入到族編輯環境中，直接將標簽進行旋轉，旋轉至合適的角度再載入到項目中來即可。
