【柏慕聯創BIM技術服務，文/胡林】
問題：我們在畫帶坡度管道時，有只畫的那條有，當拐彎時就沒有坡度了，那如何在不同接口上都有各自的坡度那怎么辦呢？

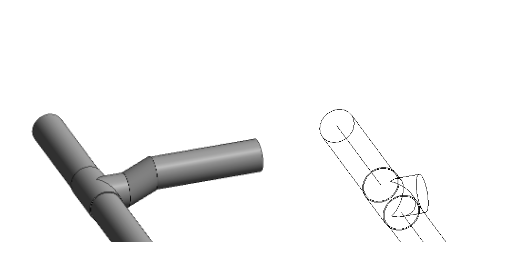

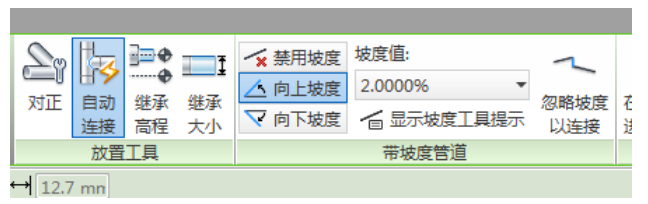

按上圖畫一根帶坡度管道，再在平面圖中畫一根帶坡度的管，會生成下圖所示的管，可是并不會出現坡度，那我們需要把多余的管刪掉，如右下圖所示：

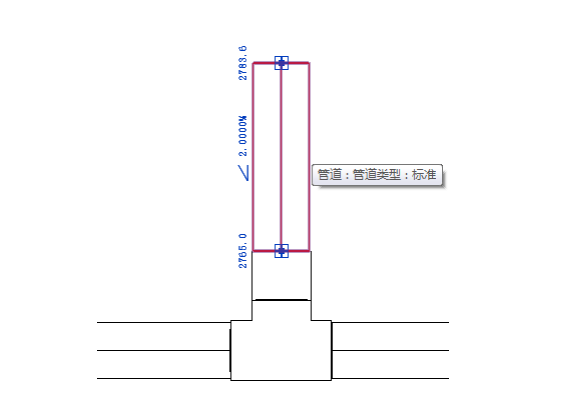

再選一個想要的坡度在三通地那個空口上畫出來就生成帶坡度的管了。如下圖所示：
