【柏慕聯創BIM技術服務，文/胡林】
問題：在MEP中家用冷熱水和衛生設備管道在3Ｄ圖中可以看到，平面上怎么顯示出來呢？

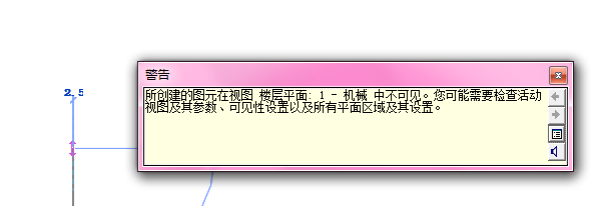

我們在畫圖時，用到管道畫圖，可是由于實際需要對系統劃分比較明細，當畫循環供回水時，平面圖上都正常顯示，但畫家用冷熱水或衛生設備管道時就總會提示下面的報錯對話框：

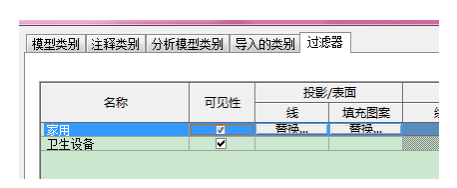

在可見性里模型類別人所有可見性都構上一樣無效．原因是軟件本身是要求家用冷熱水和衛生設備系統在平面不可見的，如果想見就得設置過濾器，打開可見性設置里的過濾器，把相應的勾上就好了，如圖：

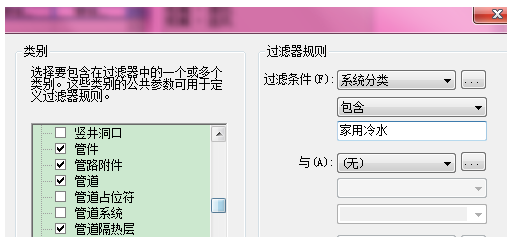

如果沒有出現上面的兩個名稱選項可添加過慮器，設置如下圖：
