項目開始施工前，施工單位一般會從拿到這樣一張原始地形的總平面圖，上面會有很多點以及點的高程。
我們知道revit可以通過布置點的方式來生成地形，當然我們可以把這個CAD作為底圖鏈接到revit中，然后對應著一個個的去畫點，設置高程，但這樣做顯然是費時費力的，本文就來介紹一下如何利用這樣的CAD圖來創建revit地形。
總體思路如下：
1.提取CAD中的高程點的XYZ坐標到excel；
2.將excel轉化為csv文件；
3.在revit中通過導入csv文件創建出地形。
首先打開CAD地形圖，選中其中一個高程點，查看其相關的屬性。
我們需要做的就是把XYZ坐標值提取出來。
選擇：工具——數據提取。
默認選擇創建新數據提取，然后點擊下一步。
選擇一個文件保存的位置并保存，這里會生成一個dxe文件。

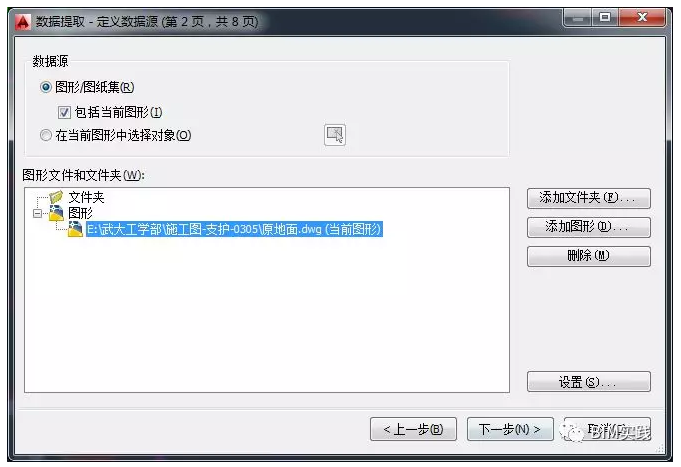

選擇當前的文件，點擊下一步。
選擇我們需要提取的坐標點所對應的對象，然后點擊下一步。
選擇我們需要提取的數據，這里我們需要提取的是XYZ的坐標值，然后點擊下一步。
我們可以看到基本上所有的點的坐標值都顯示在這樣一個列表中了，點擊下一步。
勾選將數據輸出至外部文件，這里我們可以創建一個excel表格，點擊下一步。

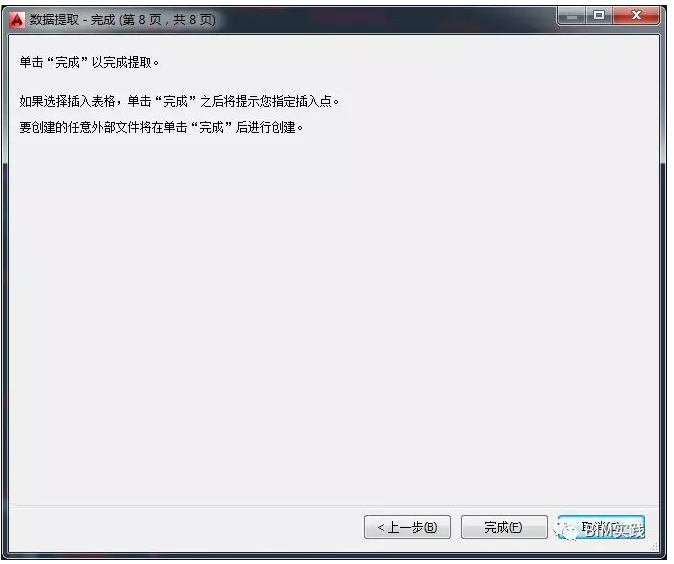

完成。

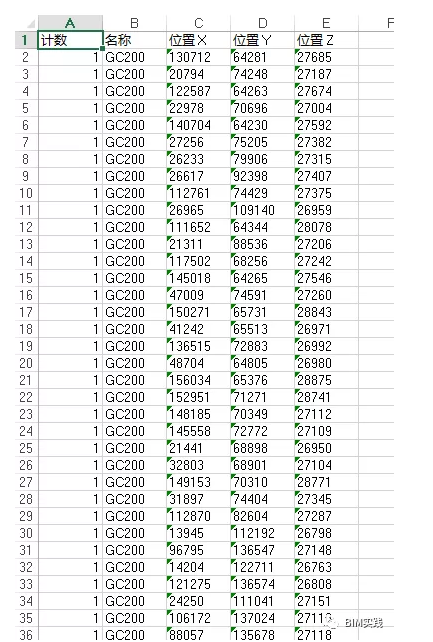

打開我們剛剛創建好的excel看看。
接下來就需要把這個excel文件轉化為csv格式的數據文件，在這之前我們需要把表格進行處理，刪除無關的數據，僅保留XYZ的坐標值，并且須確保是數值形式的。
然后將文件另存為，選擇csv格式即可。
打開revit，選擇：體量和場地——地形表面。
選擇：通過導入創建——指定點文件。找到我們保存的csv文件，打開。
要特別注意單位的選擇，需要核對CAD中坐標點的單位，以及revit模型中的單位情況。選擇完單位之后點擊確定。
這樣就完成了地形的創建。
需要注意的事項：
1.注意CAD圖紙原點與revit模型原點的一致性，比如我們在revit中已經定義了項目原點，那么在導出點坐標之前，我們需要對CAD圖紙進行移動，以確保CAD圖紙的原點與revit的原點一致。
2.通常CAD圖紙中給出的高程點，也就是Z坐標值是絕對高程，而我們在revit中建模通常使用的是相對高程，那么就需要我們提前在excel中做一個換算，把絕對高程值轉化為相對高程值，然后再導入revit中。
