在revit中重力管的三通或者四通是有方向的，但是自動生成的管件可能方向和實際需求的反向不一致，這個時候就需要翻轉管件，但是有些管件上沒有翻轉的符號，這是我們就可以自己手動給這些管件添加翻轉標志，讓管件能翻轉到我們需要的方向。

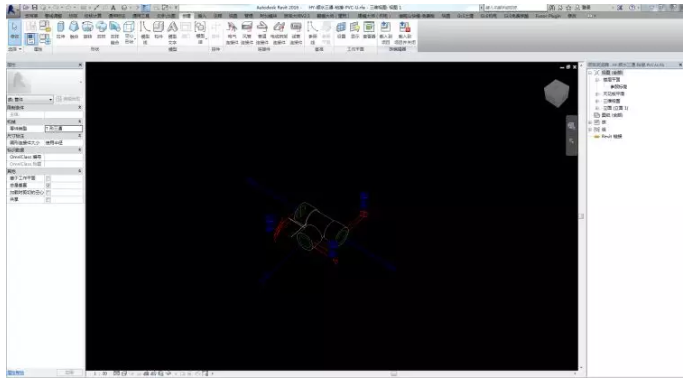

1.找到需要添加翻轉控件的管件，雙擊進入族編輯。（如圖一）
圖一

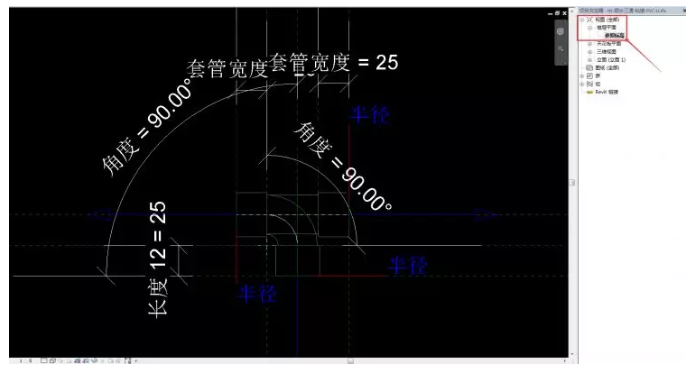

2.找到視圖下的樓層平面子選項卡中的參照平面（如圖二）
圖二

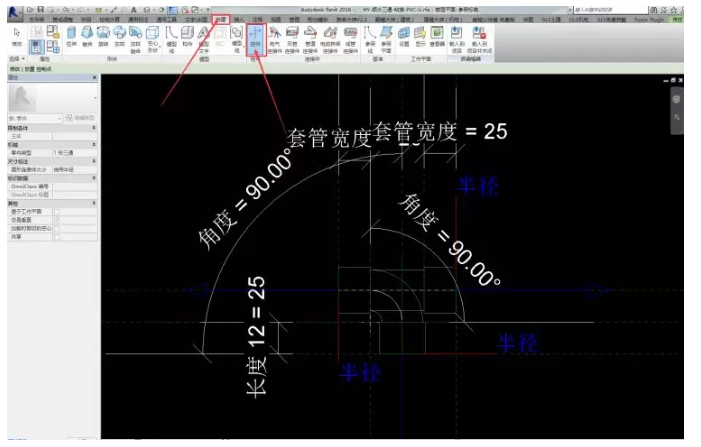

3.點擊創建，控件，然后在選擇你需要翻轉的方向的控件，我們這里選擇雙向水平。（如圖三）
圖三
4.在你需要的地方單機一下鼠標就能把控件放到管件上了，然后載入到項目即可在項目中直接使用控件來翻轉管件的方向。（如圖四）
圖四
技巧的意義：
可以再無法翻轉管件的時候自行添加控件，節省掉在去尋找管件的時間。
