在Revit中我們如果要進行紅磚排布應該怎么做呢，下面小編給大家介紹一種比較簡單的紅磚自排的方法，就是借助我們的族和體量進行創建排布。

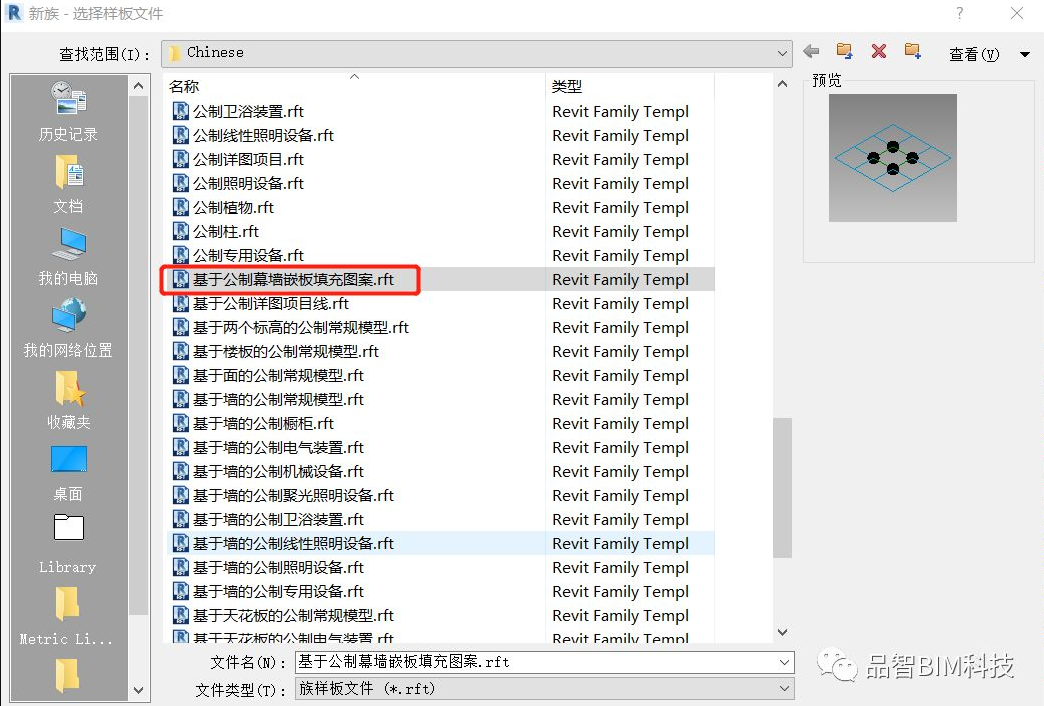

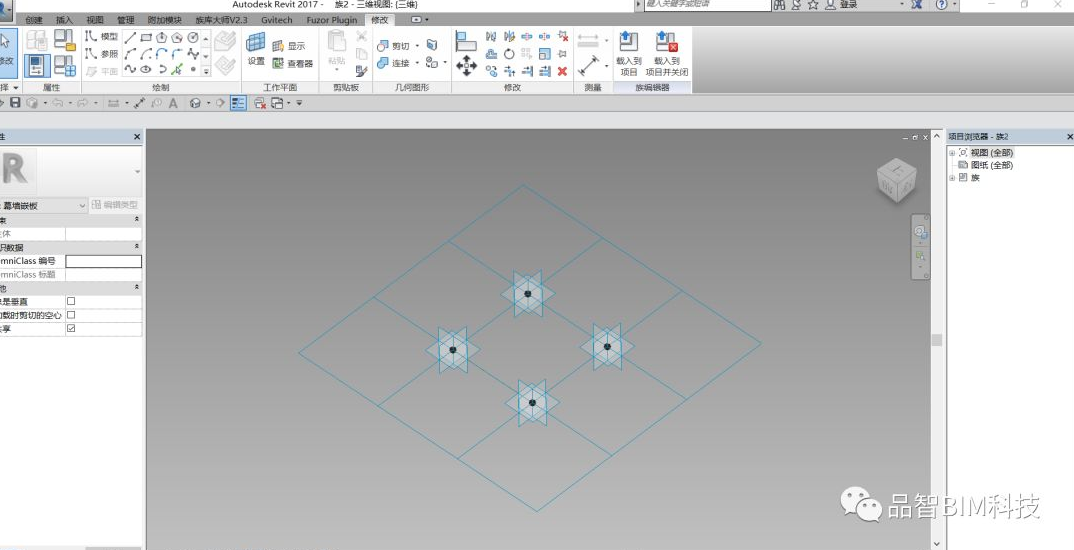

1、首先我們要新建族選擇（基于公制幕墻嵌板填充圖案）

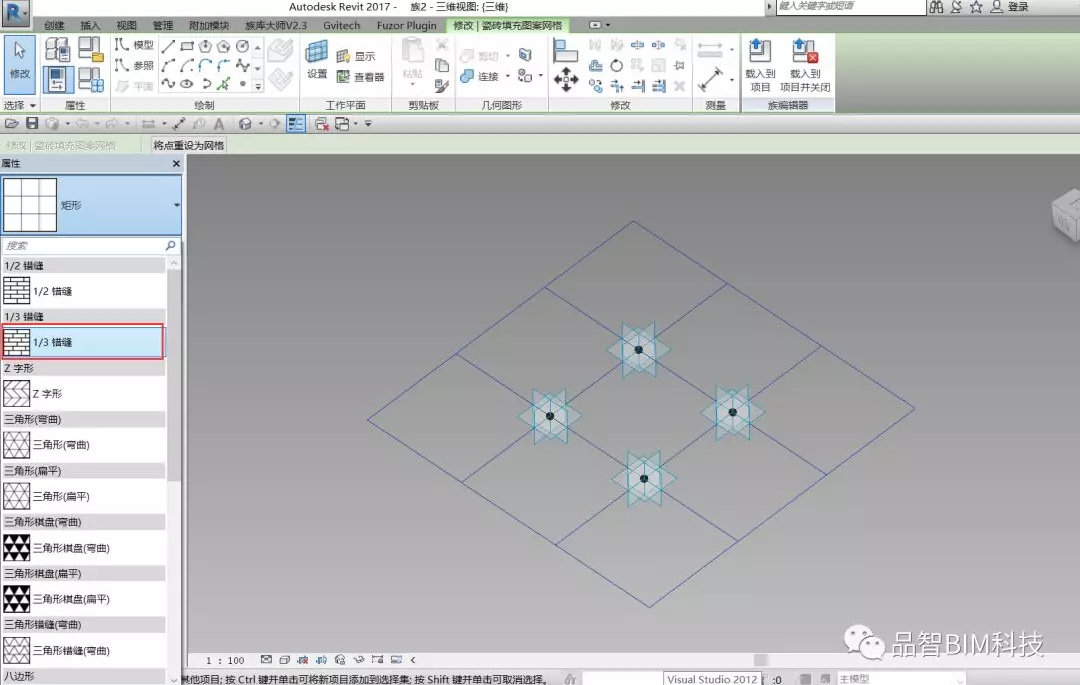

2、選中樣板中網格，將網格填充圖案選成“1/3錯縫”

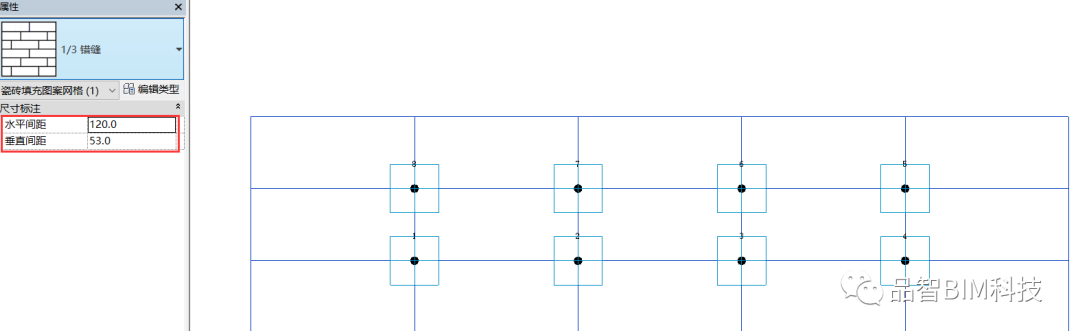

3、將網格水平間距改成“120”，垂直間距改成“53”。

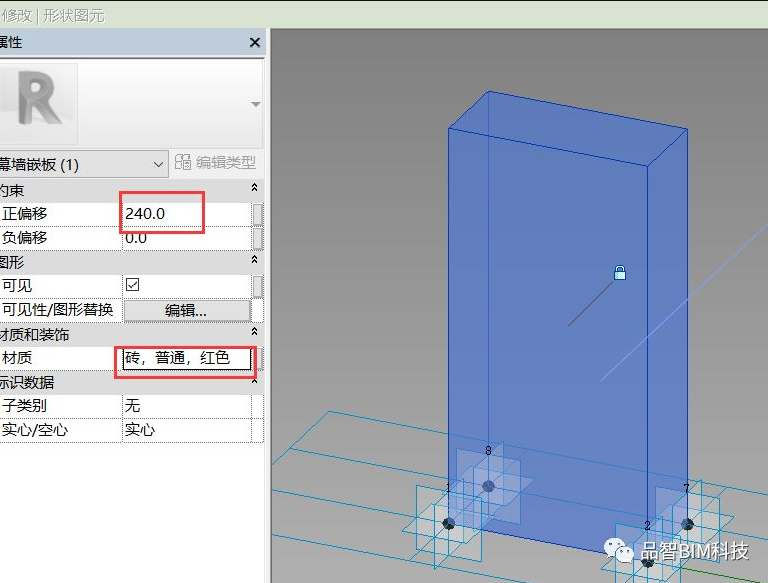

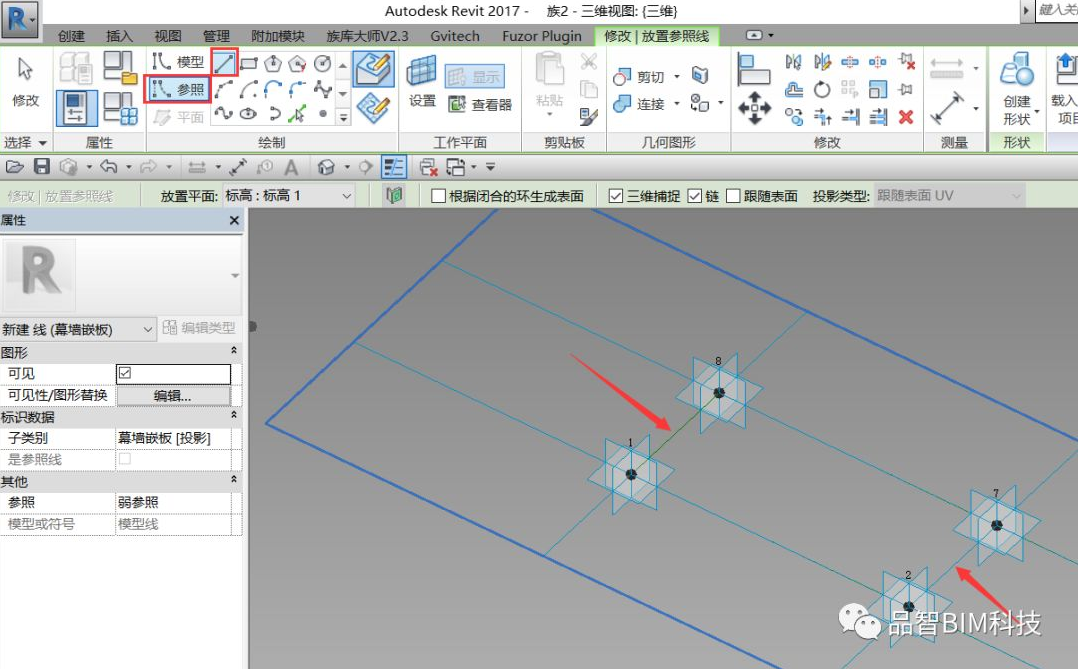

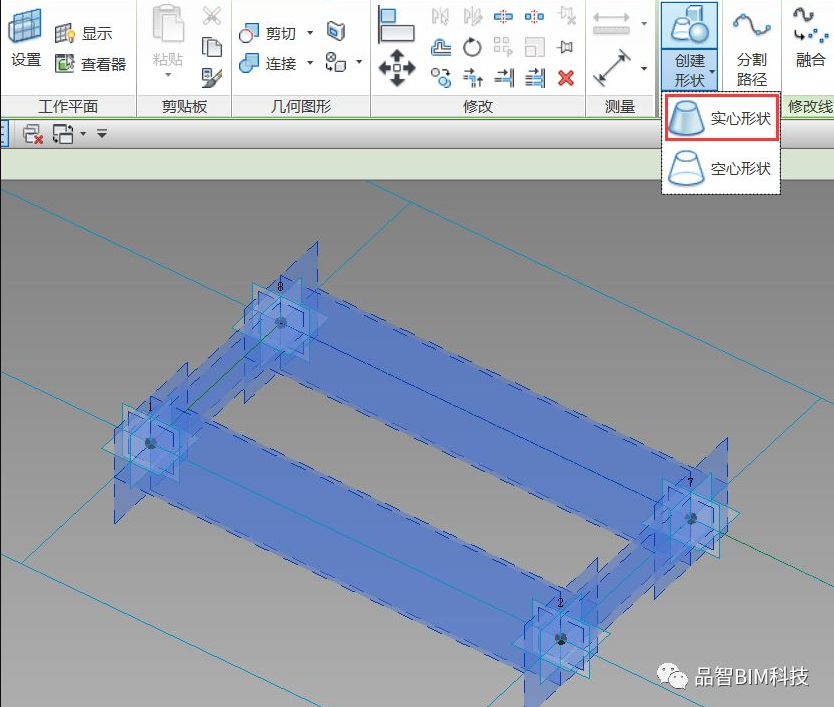

4、繪制磚模型選擇“參照”，勾選三維捕捉，在箭頭所指的兩條邊上畫線。再依次選擇圖二中磚邊線，選擇創建實心形狀設置正偏移“240”圖三，材質設置為紅磚
圖一
圖二
圖三

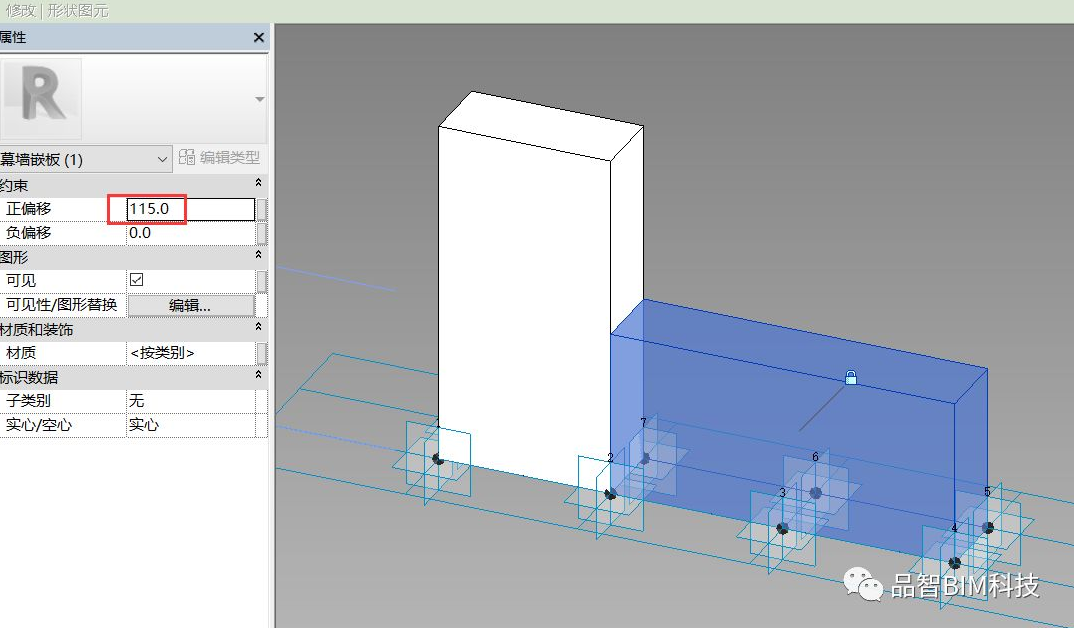

5、再創建另外兩塊磚，設置正偏移115

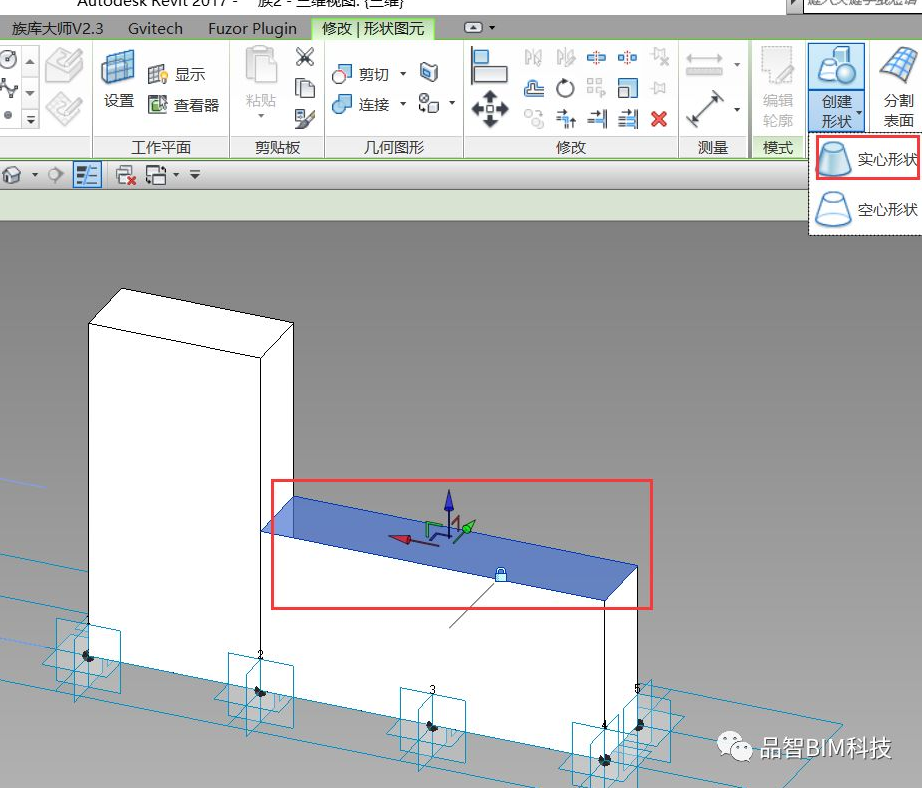

在選擇下圖中的面創建實心形狀設置，正偏移“125”，負偏移“-10”
6、另存已經建好的這個磚族。
7、新建項目或者概念體量，今天小編給大家新建項目，我們用內建模型的體量做磚的排布。

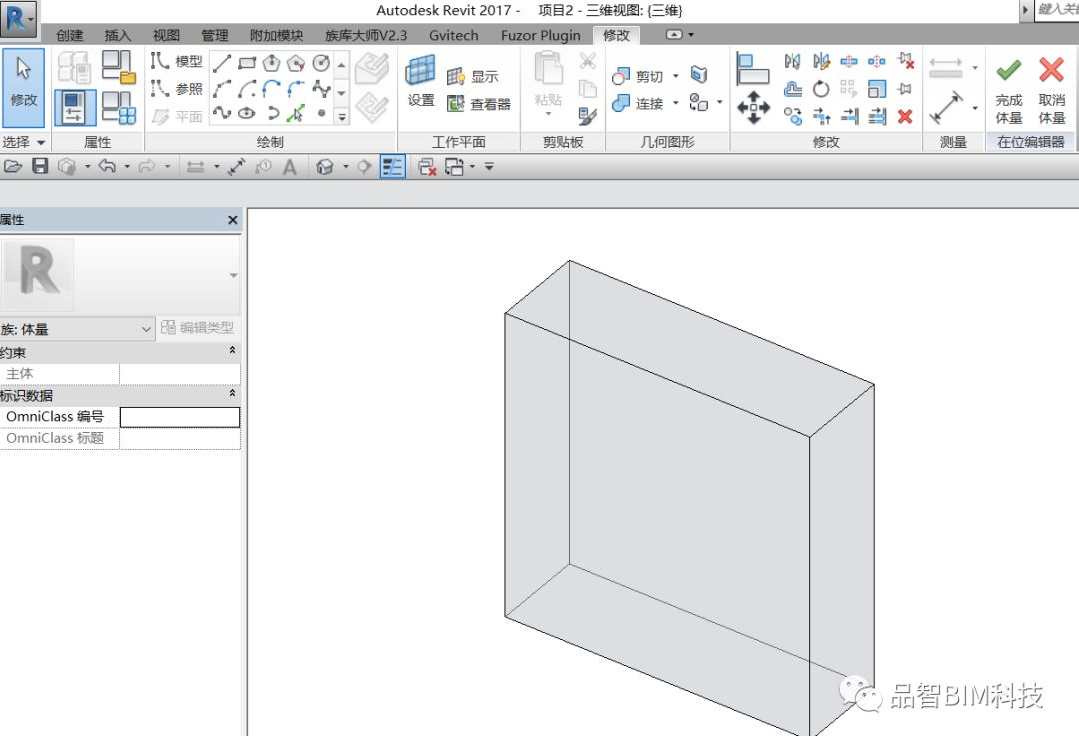

選擇建筑樣板新建一個項目，建筑選項卡——構建面板——構件（內建模型）——選擇體量——任意創建一個體量模型。

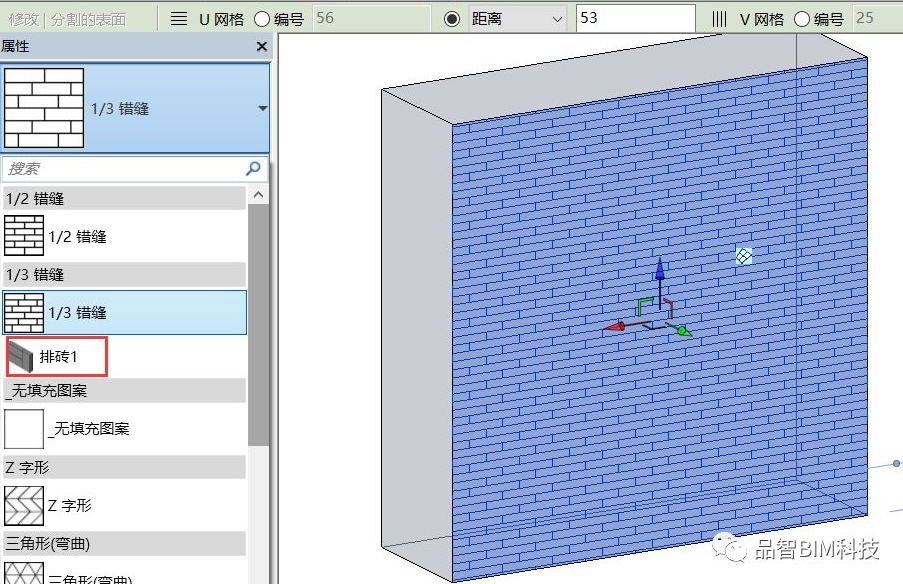

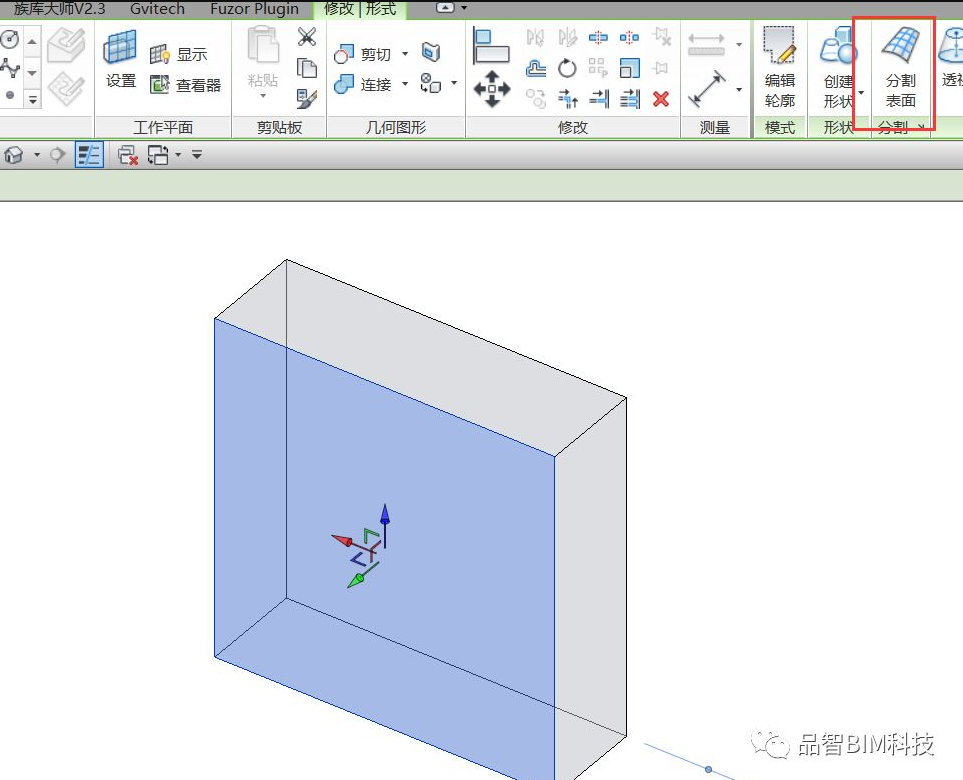

8、選擇體量的一個面“分割表面”，選擇網格將填充圖案改成“1/3錯縫”，U網格設置“53”，V網格設置“120”
9、將剛才我們繪制的磚的族載入到項目，選擇網格線將填充圖案改成我們剛才定義的紅磚模型。

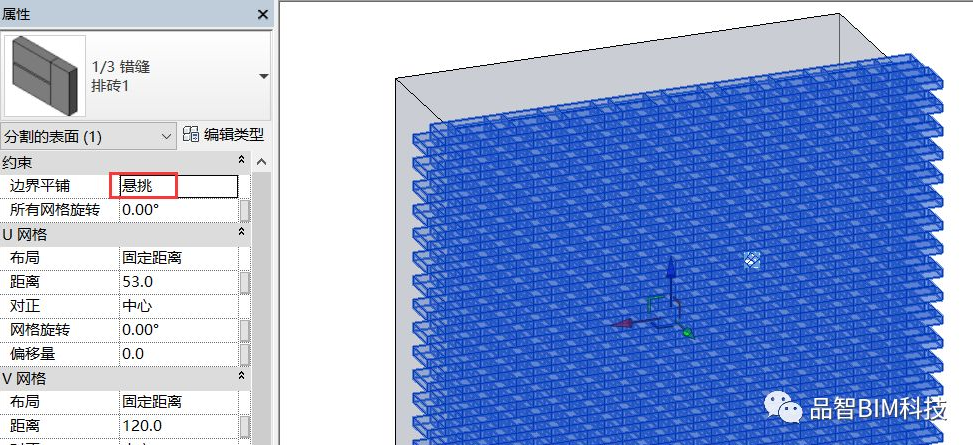

將邊界平鋪改成懸挑
這樣我們紅磚就排布好了，快去試試吧！
