可以將檐底板與其他圖元（例如墻和屋頂）關聯。 如果更改或移動了墻或屋頂，檐底板也將相應地進行調整。
您還可以創建與其他圖元不相關聯的檐底板。 要創建非關聯屋檐底板，請在草圖模式中使用“線”工具。
可以通過繪制坡度箭頭或修改邊界線的屬性來創建傾斜檐底板。 請參見斜表面。
單擊“建筑”選項卡
“構建”面板 “屋頂”下拉列表
（屋頂:檐底板）。單擊“修改 | 創建屋檐底板邊界”選項卡
“繪制”面板
（拾取屋頂邊）。此工具將創建鎖定的繪制線。
高亮顯示屋頂并單擊選擇它。

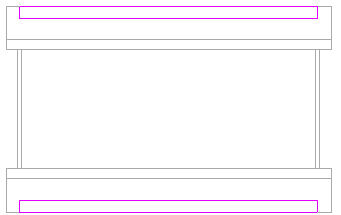

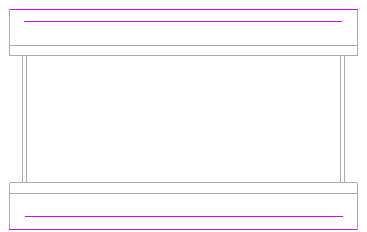

使用“拾取屋頂邊”工具選擇的屋頂
單擊“修改 | 創建屋檐底板邊界”選項卡
“繪制”面板
（拾取墻），高亮顯示屋頂下的墻的外面，并單擊進行選擇。

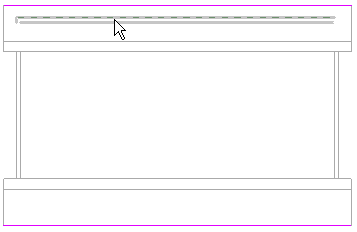

用于檐底板線的高亮顯示墻

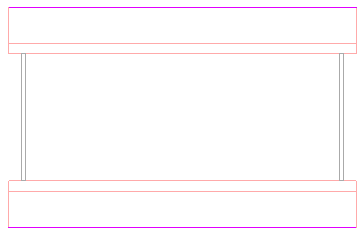

拾取墻后的檐底板繪制線
修剪超出的繪制線，并閉合繪制環。
單擊
（完成編輯模式）。若要更清楚地觀察檐底板，可通過顯示墻與屋頂相交的平面視圖來創建剖面視圖。
剖面視圖中的屋頂、檐底板和墻。
注：“連接幾何圖形”工具用于連接前一圖中的檐底板和屋頂。 為完成圖像，請將檐底板連接到墻，然后將墻連接到屋頂。
