    文章來源：品智BIM科技

    這種PVC圍擋我們在工程中經常會見到，那么我們怎么在revit中建這種圍擋呢？今天小編就帶大家一起來學習一下這種pvc圍擋的建模。

    要做這樣的圍擋首先我們得先弄清楚這樣的圍擋用什么構件去畫更方便，今天小編給大家介紹一種用欄桿和扶手定義pvc圍擋的方法，希望能給大家?guī)硪恍┧悸罚卜奖阄覀円院蠼ｍ?xiàng)目中的應用。

    我們先來看看這個圍擋是由哪幾部分構成的。

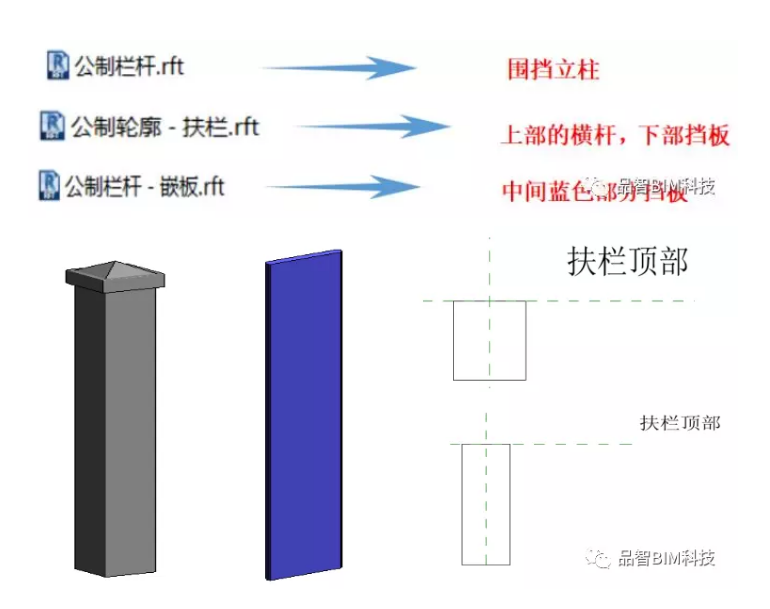

    我們可以將圍擋兩端的立柱當做欄桿，頂部和底部當做扶手，中間藍色部分可以當他為扶欄嵌板分別建族。使用以下的族樣板新建，并且另存族。

    新建完這些族后，我們需要新建一個項目，將之前我們定義的族全部載入進項目

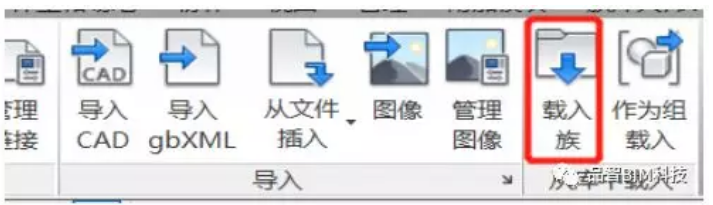

    插入選項卡——載入族

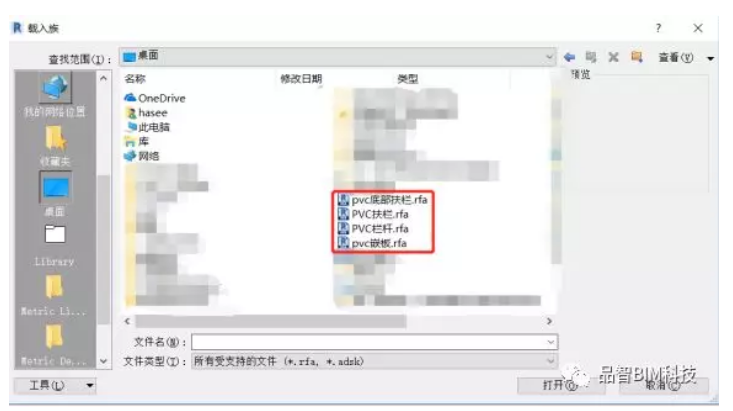

    選擇所有族點打開

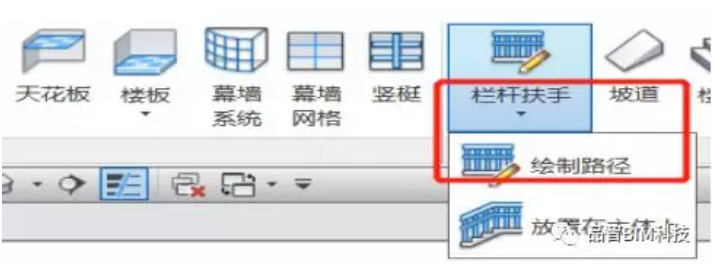

    繪制欄桿——繪制路徑

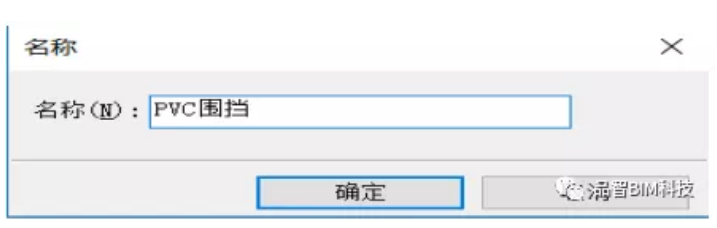

    復制類型

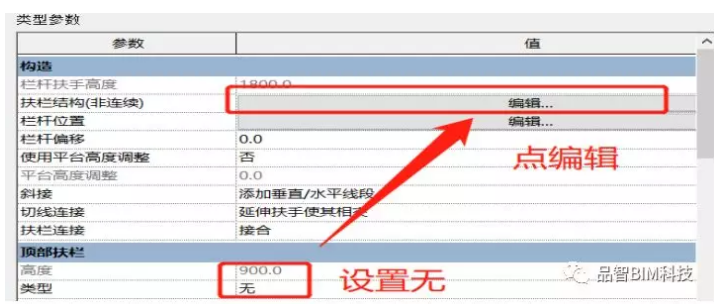

    將頂部扶欄類型設置成無，點擊“扶欄結構”后邊的編輯

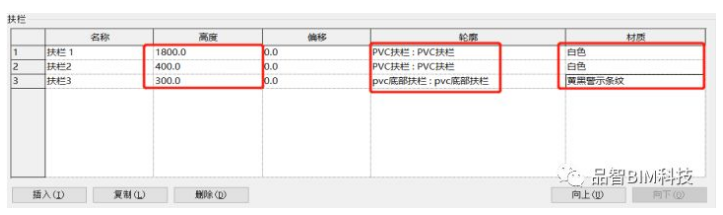

    設置扶欄高度、輪廓、材質，點擊確定

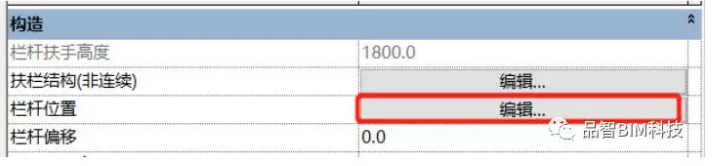

    再選擇“欄桿位置”后邊的編輯

    設置嵌板的高度位置，設置欄桿的高度和位置確定

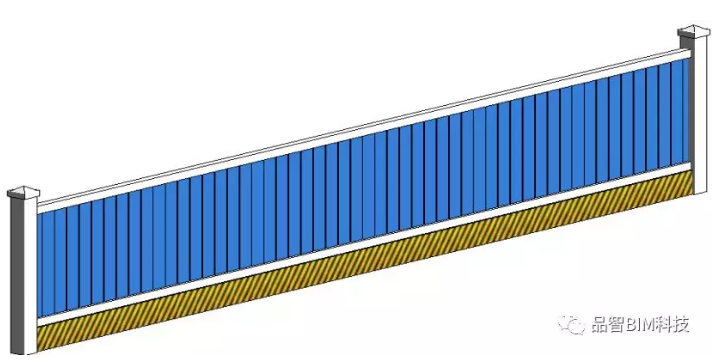

    繪制欄桿路徑會得到下圖

    最后我們再給擋板中間添加些立柱，雙擊繪制的擋墻進入繪制路徑界面選擇“拆分圖元”。

    下圖是小編按照兩米間距拆分的，拆分完后打鉤完成路徑編輯

    這樣我們的圍擋就創建好了是不是很漂亮呢？
