在Revit中將正多邊形參數化是比較麻煩的,需要做一個嵌套族。下面講解如何將正多邊參數化。

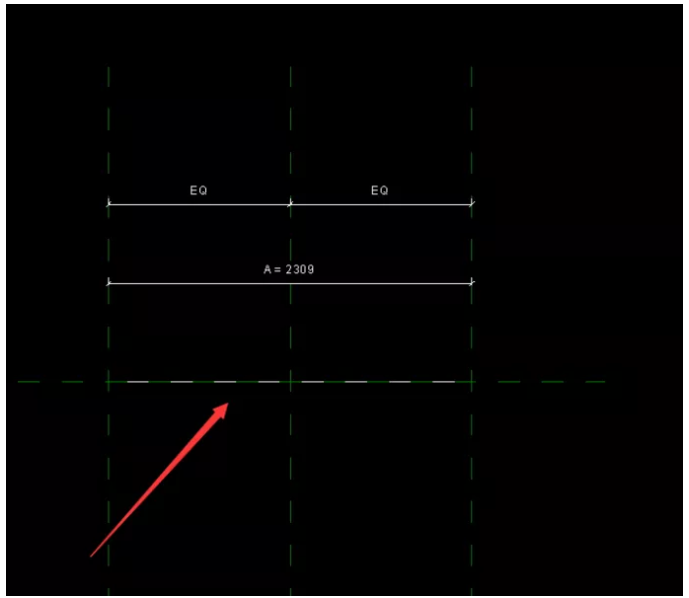

01、 新建一個公制常規模型,按圖紙加好參數,線的兩端點與參照平面鎖死做成參控的,如圖所示。

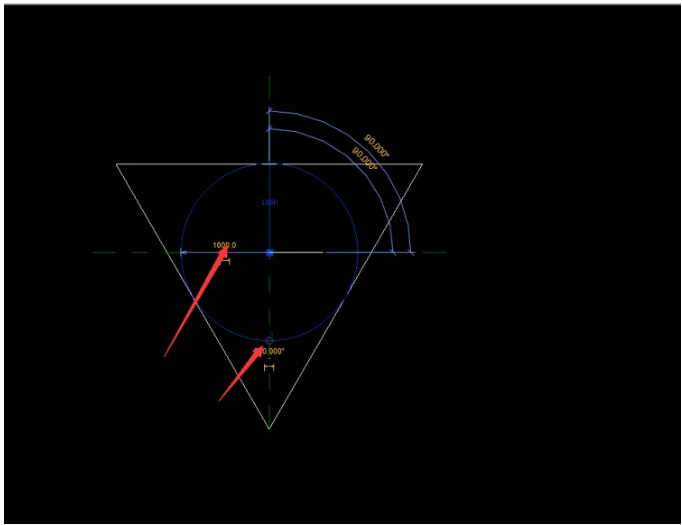

02、再新建一個公制常規模型,將剛才建好的族載入到里面放到平面中,然后將相應參數關聯到新族中,如圖所示。

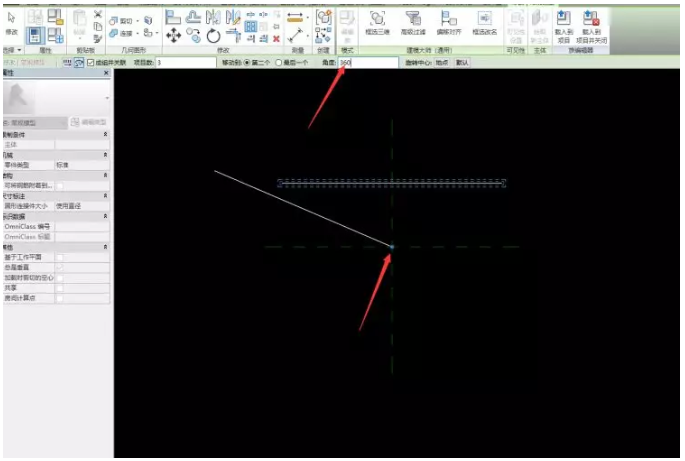

03、接著使用陣列模型建載入的族參照平面交點為圓形做360°的圓周陣列,如圖所示。

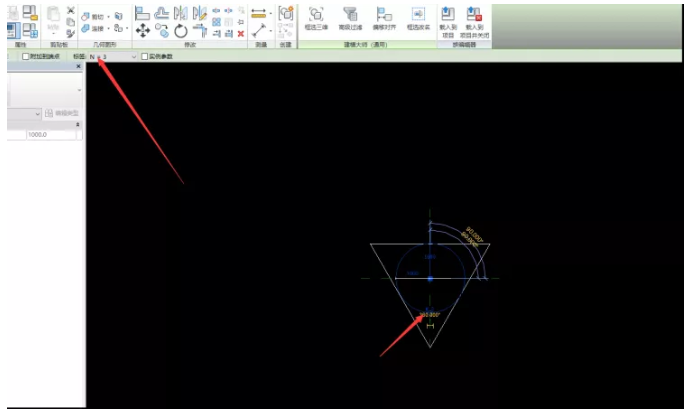

04、將陣列的兩個數值參數化。點擊線性標注將尺寸數值顯示出來,然后將其余陣列數一起參數化,如圖所示。

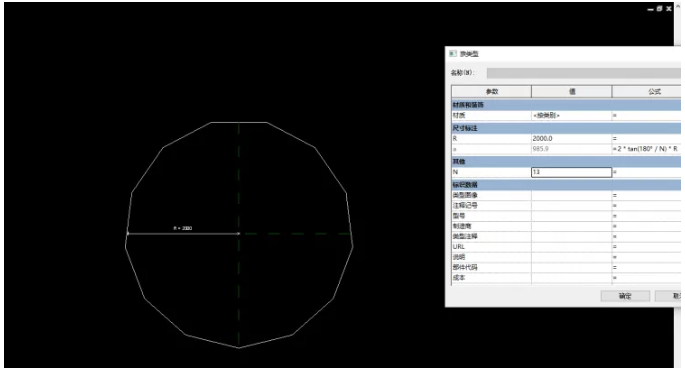

05、最后到族參數當中,將之前的參數按圖示設置計算公式,如圖所示。

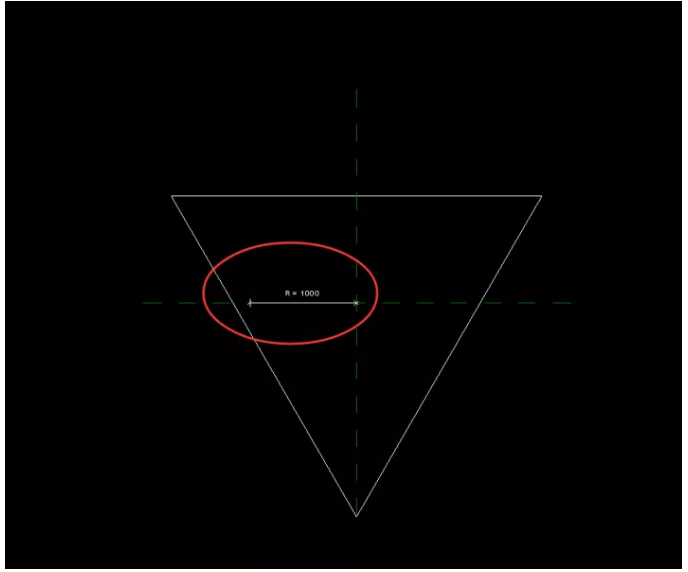

06、就可以通過參數控制多邊形的大小和邊數了,如圖所示。
