來源丨益埃畢教育
在使用Revit建模得過程中，需要涉及到很多扣減關系，例如板和梁相交時，板會自動扣減梁，如若后期需要算量的時候，可能會與算量的扣減規則相沖突。接下來，教大家，如何使用Revit建模的過程中解決這一問題。
1、自動扣減條件
Revit中，架構的柱、梁、墻、板有時會自動扣減，而有時不會。自動扣減的條件有兩種：
①系統族構件。系統族構件必須具有結構屬性。結構屬性在構件屬性欄勾選。

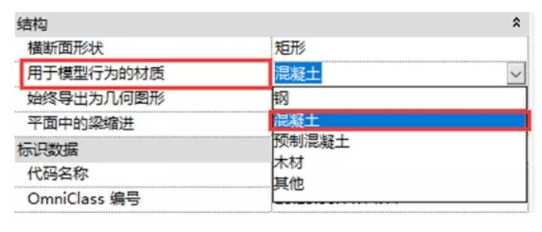

②可載入族。可載入族中（框架梁、結構柱等）在編輯族的過程中“用于模型行為的材質”屬性必須選擇混凝土。
2、自動剪切規律

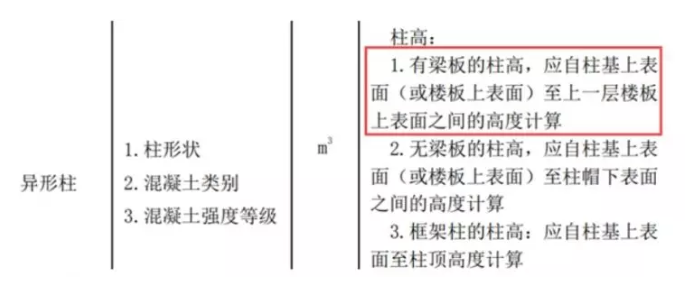

Revit默認的扣減關系是，板減柱減梁。但是這個規則跟計價規范的規則沖突。
這時候需要將結構構件切換正確的連接順序，使結構構件的扣減規則符合規范的扣減規則。

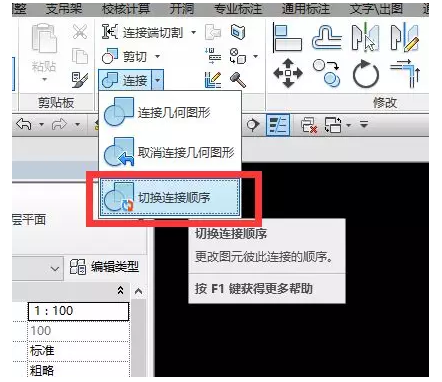

意義：正確的扣減關系是深化模型的前提條件，需要在建立模型的過程中引起重視。通過學習上述文章，可以了解到Revit中扣減規則，并通過使用Revit中“切換鏈接順序”命令，解決Revit扣減規則和算量扣減規則相沖突的問題，合理運用。
-END-
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
