帶您認識新最先進的三維建筑設計軟件,提升三維設計的技能和工作效率，迅速掌握Revit基本繪圖流程,針對本次項目完成基本建模.
目錄
標高繪制/編輯
軸網的繪制/編輯
標高的編輯及繪制
編輯樣板中已有標高值

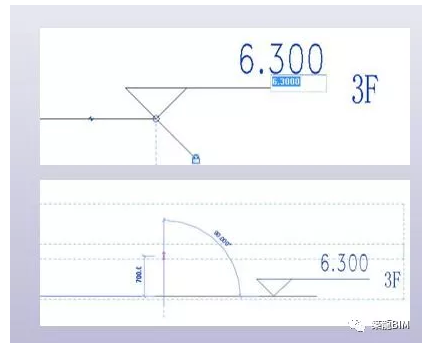

直接點擊標高數值
打開標高圖元屬性修改標高值
直接移動標高
繪制標高
“常用”選項卡-“標高”命令,默認選擇“繪制”模式，確認勾
選“創建平面視圖”。移動光標到現有標高的一側端點正上方，出現
一條藍色虛線表示端點對齊,水平繪制標高至另一側原有標高端點正上
方，當出現藍色對齊虛線時表示終點對齊。繪制標高同時在項目瀏覽
器中新建了一個樓層平面。
復制/陣列已有標高

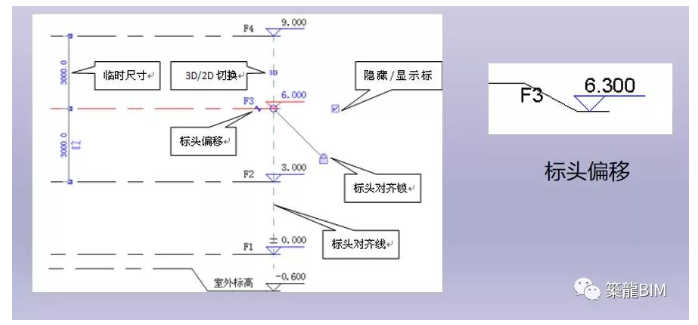

調整各視圖標高標頭位置
3D/2D切換：3D狀態下，調整標頭位置，平行視圖中將執相
同操作
2D則只控制當前視圖臨時尺寸標準可驅動標高位置
繪軸網
繪制軸線
軸網可在任意平面視圖繪制。
單擊“常用”選項卡—“軸網”，單擊起點、終點位置，繪制一根軸線。繪制的第一根軸網編號默認為1，后續軸網編號按1、2、3...自動排序；繪制第一根橫軸時需激活改為“A”,后續編號將按照A、B、C...自動排序。
注意：軟件不能自動排除“I”和“O”字母作為軸網編號，需
手動排除。
復制/陣列/鏡像軸線
選擇一根軸線，點擊工具欄中的“復制”或“陣列”、“鏡像”
命令，可以快速生成所需的軸線，軸號自動排序。

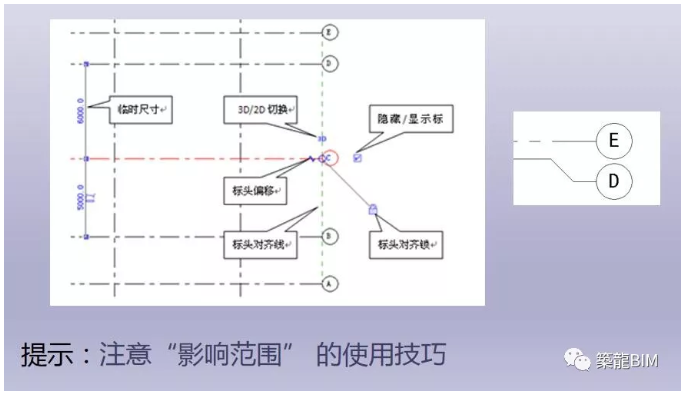

編輯軸網
標頭位置調整：拖拽標頭與軸線交點空心圓調整位置
截斷符號：標頭干涉處理
