在進行部分項目的實施中我們會遇到各種類型的墻體與結構構件,在一般情況下我們會通過相應類型明細表對其進行劃分,但在實際施工中,我們需要計算某種材料的具體用量時難免有所誤差,而比較常見的物料需求明細應該就是建筑專業或者結構專業了,其中再次細化包含的就是結構柱、梁、板、墻等的圖元的信息,例如類型、名稱、體積、面積這些重要的信息,我們都需要在明細表中得到相應的體現。
教程來啦

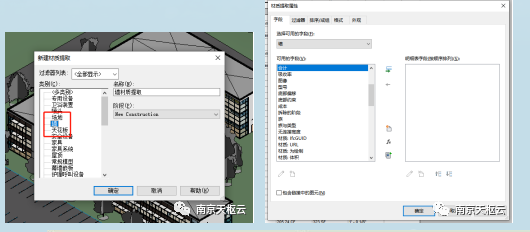

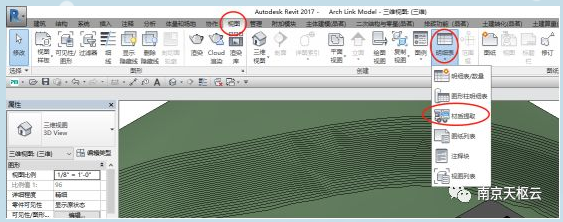

我們打開一個Revit樣板模型,選擇菜單欄“視圖”名稱,在下方選項卡選擇明細表選項,點擊“材質提取選項”會跳轉出“新建材質提取”面板。可按照自身專業內容定義建筑或結構及其他專業,選擇之后就是選擇“類別”(主要看你要提取的分類點:如圖元名稱、材質體積、材質面積、材質名稱)。



以上就是在使用過程中的大致流程,我們可以根據自身項目所需要的字段進行添加及調整,這也說明在Revit軟件中材質提取有很大的可操作性與自主性,可以充分運用到項目中,協助項目的施工及概算。

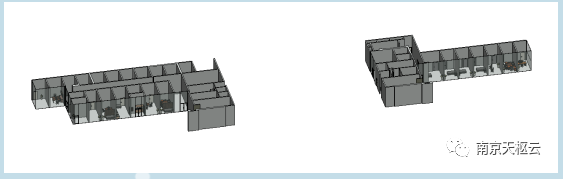

接下來我們將使用某真實項目進行操作

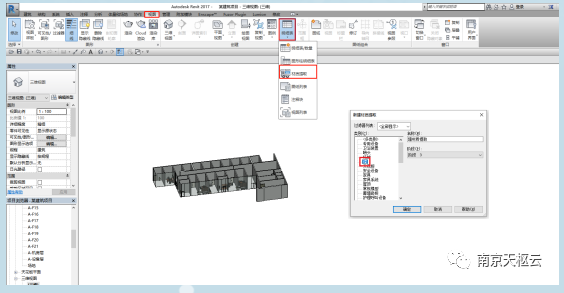

同樣,選擇菜單欄“視圖”,下拉選項卡選擇明細表,點擊“材質提取選項”會跳轉出“新建材質提取”面板。選擇“墻”類別,點擊確定。

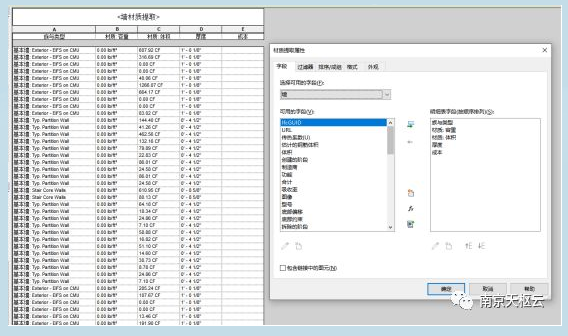

然后接下來就是確定字段:“族與類型”可以直接將墻體的名稱計算在明細表中(例如外墻、內墻之分等),“材質:名稱”主要作用為顯示墻體中添加的材質名稱(例如混凝土、貼磚等),“材質:體積、材質:面積”—這是統計墻體的量,也就是我們這次主要提到的工程材料清單,在確定內容之后點擊確定。
如下圖:得到的信息較為繁雜,文字無排序、無總計、明細表還有隔行,所以這就需要我們進行調整設置。

對已建立的明細表可以在屬性面板處其他標識,進行字段等內容編輯,點擊任意一個編輯都可以更改明細表所有的內容。

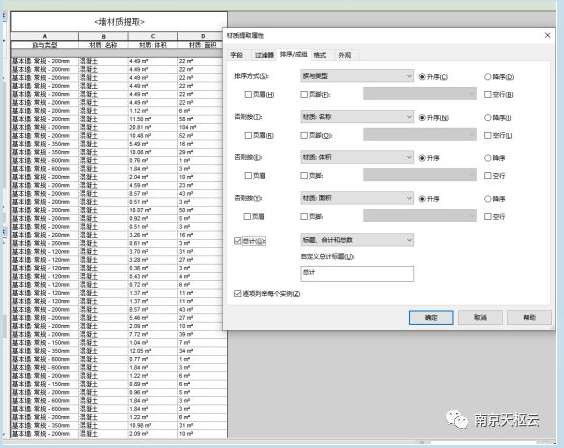

點擊編輯——排序成組——可以設置排序及總計(統計),一般revit默認的明細表都是會自動打鉤“逐項列舉每個實例”這一點需要注意。

那么,如何得到項目文件中的總工程量也就是體積或面積的總計呢?

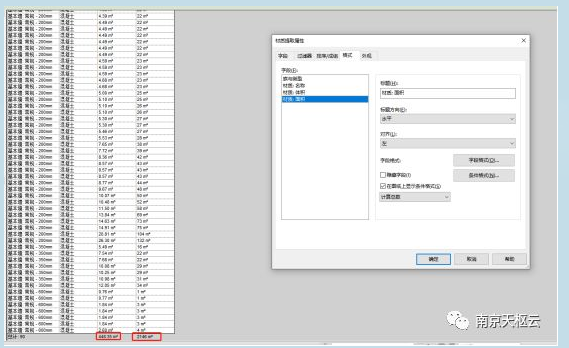

好辦!選擇“格式”點擊體積或者面積,選擇計算總數并確定,所對應的內容下方也會生成總數。如下圖所示;

以上就是如何通過項目模型文件得出項目材料用量及具體體積或面積的方法,關注天樞云帶你了解BIM更多知識。
