Revit教程|Revit中如何控制屋頂的標高
作者：BIM設計師斑馬

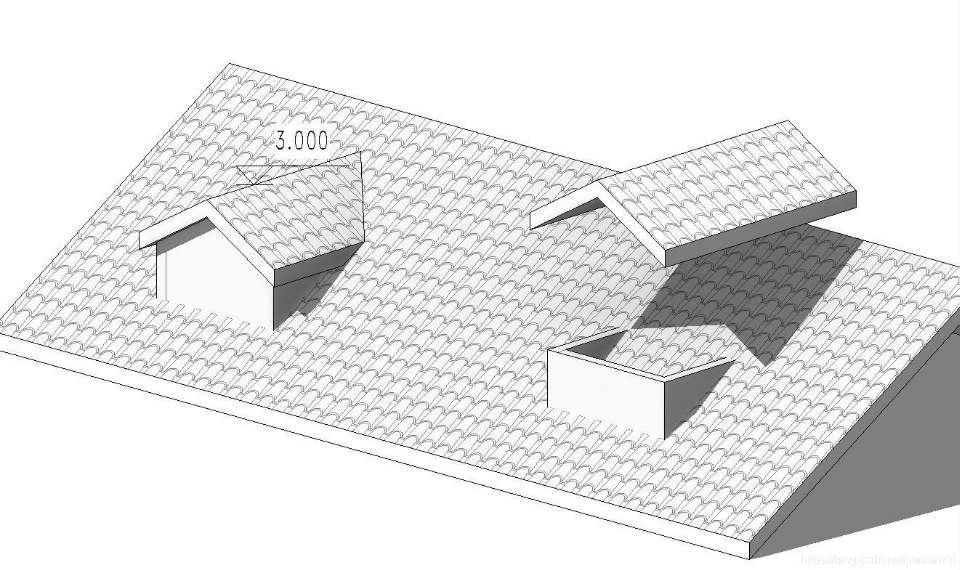

在下圖中左邊的坡屋頂頂高度為3m，如果想調整右邊的屋頂高度為同樣的值，如何對屋頂進行準確的定位呢？

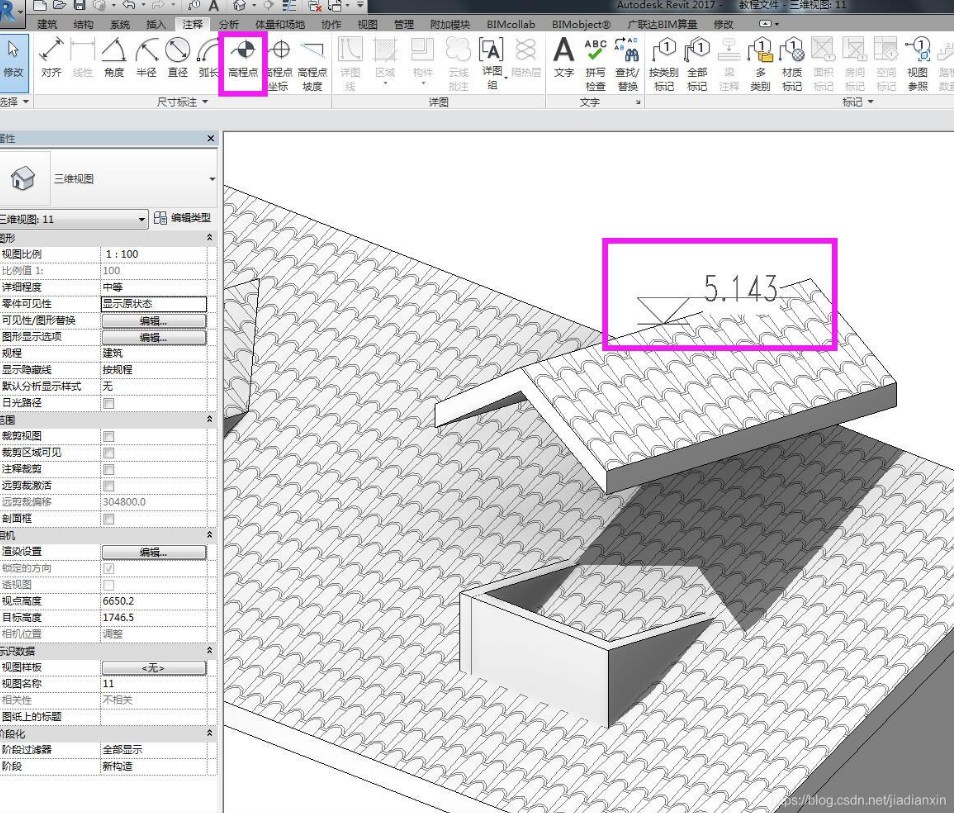

一、首先選用“注釋”-“高程點”，對屋頂最高點進行標注。

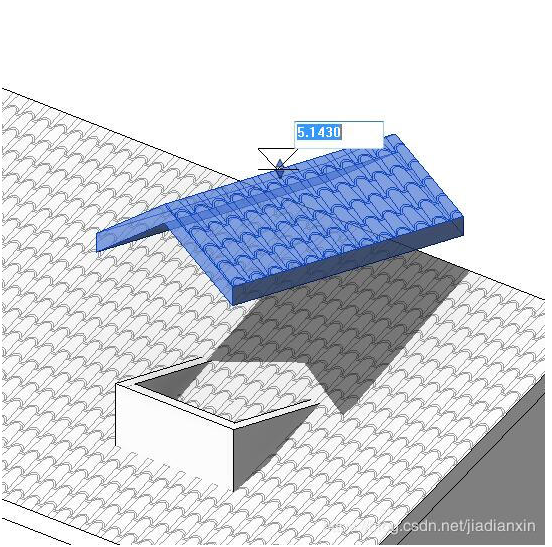

三、然后選中屋頂，修改標注的數字，改為想要定位的高度，屋面高度就相應調整了。

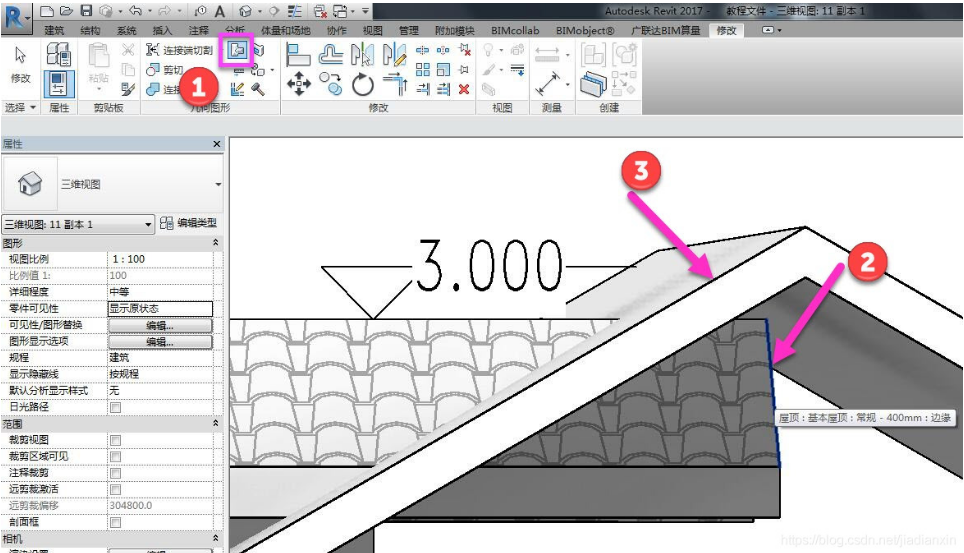

四、高度調整好后，可以對交叉的屋頂進行連接操作，修改選項卡“連接/取消連接屋頂”，先選擇要連接的屋頂，再選擇要對齊屋面，可以完成屋面的修剪。

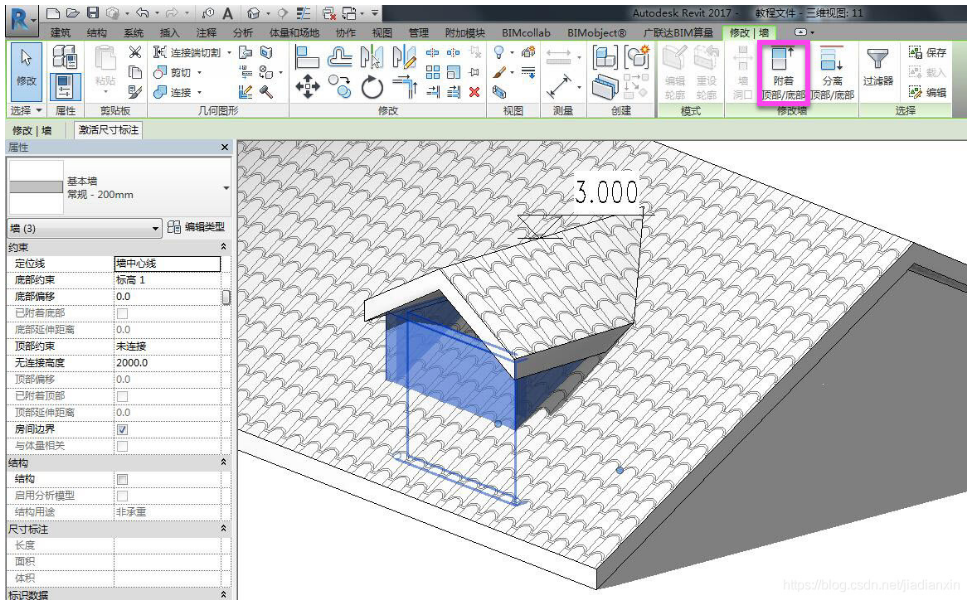

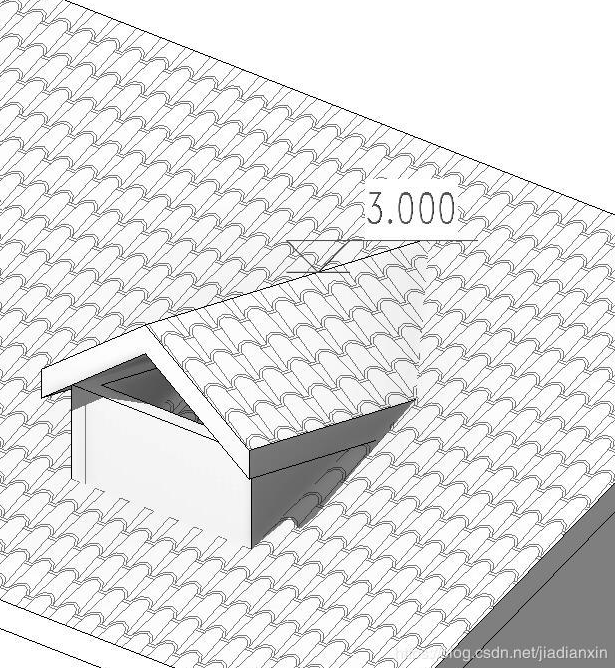

五、最后將墻頂附著到屋頂，就可以完成了。
