本文將為您詳細介紹如何在CAD2023中繪制虛線。虛線是繪圖過程中常用的一種線型，常用于表示隱藏部分或構件之間的關系。在CAD2023中，我們可以使用幾種方法來繪制虛線，包括使用虛線樣式、修改線型參數以及使用虛線命令等。下面將逐一介紹這些方法。
方法一：使用虛線樣式
CAD2023提供了多種預設的虛線樣式，您可以直接使用這些樣式來繪制虛線。以下是具體操作步驟：
- 打開CAD2023軟件并創建一個新的繪圖文件。
- 選擇“線型”工具欄中的“虛線樣式”按鈕，或者通過命令行輸入“LTSCALE”命令。

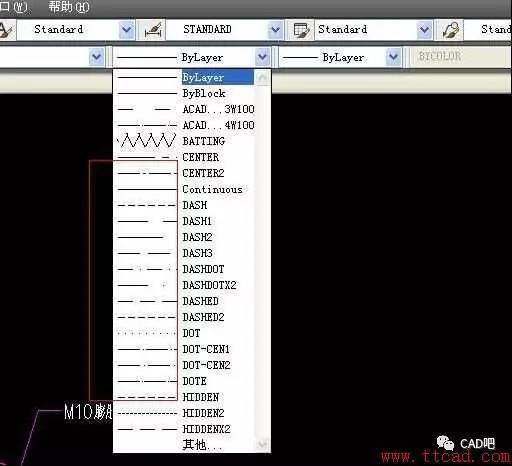

- 在彈出的對話框中，選擇一個合適的虛線樣式。CAD2023提供了多種不同的虛線樣式，例如“ISO”、“DASHDOT”等，您可以根據需要選擇。
- 確定選擇的虛線樣式后，點擊“確定”按鈕，即可開始繪制虛線。
- 在繪圖界面上選擇一個起點，然后再選擇一個終點，繪制一條直線。CAD2023會自動將該直線繪制為選定的虛線樣式。
方法二：修改線型參數
除了使用預設的虛線樣式外，您還可以修改線型參數來自定義虛線樣式。以下是具體操作步驟：
- 打開CAD2023軟件并創建一個新的繪圖文件。
- 選擇“格式”菜單中的“線型”選項，或者通過命令行輸入“LTYPE”命令。
- 在彈出的線型管理器對話框中，選擇一個已有的線型，或者點擊“新建”按鈕創建一個新的線型。
- 在線型編輯器中，可以通過添加、刪除線段以及修改線段的長度和間隔等參數來自定義虛線樣式。
- 完成自定義虛線樣式后，點擊“應用”按鈕，并將該線型設為當前線型。
- 在繪圖界面上選擇一個起點，然后再選擇一個終點，繪制一條直線。CAD2023會自動將該直線繪制為自定義的虛線樣式。
方法三：使用虛線命令
除了以上兩種方法外，CAD2023還提供了虛線命令，通過輸入命令的方式繪制虛線。以下是具體操作步驟：
- 打開CAD2023軟件并創建一個新的繪圖文件。
- 通過命令行輸入“XLINE”命令，或者選擇“繪圖”菜單中的“構造工具”選項，再選擇“無限直線”命令。
- 在繪圖界面上選擇一個起點，然后再選擇一個終點，繪制一條無限直線。
- 通過命令行輸入“LTSCALE”命令，或者選擇“格式”菜單中的“線型比例”選項，設置虛線的比例。
- 通過命令行輸入“DLINE”命令，或者選擇“繪圖”菜單中的“構造工具”選項，再選擇“虛線”命令。
- 在繪圖界面上選擇一個起點，然后再選擇一個終點，繪制一條虛線。CAD2023會根據設置的虛線比例將該直線繪制為虛線。
通過以上三種方法，您可以輕松地在CAD2023中繪制虛線。根據實際需求，您可以選擇使用預設的虛線樣式，也可以通過修改線型參數或使用虛線命令來自定義虛線樣式。希望本文對您有所幫助，祝您繪圖愉快！
